Кран шаровой DN.ru BV3131P(3pc)-FP-W-ISO-H Ду15 Ру64 полнопроходной, под приварку, корпус - нержавеющая сталь SS304, уплотнение - PTFE, с 1/4-оборотным электроприводом QT2-N-003EM-O1-24VDC-У1 24В

Name: Кран шаровой DN.ru BV3131P(3pc)-FP-W-ISO-H Ду15 Ру64 полнопроходной, под приварку, корпус - нержавеющая сталь SS304, уплотнение - PTFE, с 1/4-оборотным электроприводом QT2-N-003EM-O1-24VDC-У1 24В
Brand: DN.ru
Price: 30933 RUB
Availability: InStock

Внешний вид товара, размеры, количество и параметры монтажных элементов зависят от выбранных характеристик конкретного товара и могут отличаться от изображения на сайте.

Модификация

О товаре

Артикул: D160-53176

Бренд: DN.ru, Россия

Серия бренда: BV3131P(3pc)-FP-W-ISO-H

Присоединение: под приварку

Класс материала корпуса: нержавеющая сталь

Диаметр условный Ду(Dn), мм: Ду15

Диаметр в дюймах: 1/2

Давление условное Ру(Pn), бар: 64 бар

Строительная длина, мм: 150

Проход шара: полнопроходной

Рабочая среда крана: вода, пар, нефтепродукты, нейтральные среды, газообразные среды

Тип управления: С электроприводом

Устройство крана: двухходовой

Тип присоединения: под приварку

Корпус: Нержавеющая сталь AISI/SS 304/08Х18Н10

Уплотнение шара: PTFE

Температура: 180 ℃

Применение: водоснабжение, теплоснабжение, пароснабжение

Класс герметичности: A

Все характеристики

Арт. D160-53176

Низкая цена

30 933 на 2024-12-31

₽ $ €

Запросить остатки

Доставка в город Москва

Гарантия 12 месяцев

Возможна отсрочка до 90 дней

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Другие диаметры:

Ду10 30 933 ₽Ду15 30 933 ₽Ду32 33 835 ₽

Характеристики

Паспорта и сертификаты

Аналоги

Доставка

Характеристики

Краны шаровые применяются в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы, транспортирующие жидкие и газообразные среды (вода, нефть, масла, пар, воздух, спирты, гликоль и др.), неагрессивные к материалам крана.

Перекрытие рабочего потока происходит посредством запирающего элемента, которым служит шар со сквозным цилиндрическим отверстием. С помощью рукоятки, установленной на корпусе, осуществляется поворот шара вокруг оси. Для полного перекрытия потока достаточно повернуть ее на угол 90 градусов.

Электропривод четвертьоборотный DN.ru QT2-N-xEM-O1-x-У1. Декларация о соответствии ЕАЭС N RU Д-CN.РА05.В.09470/23, срок действия до 20.02.2029.

Электроприводы четвертьоборотные предназначены для дистанционного и местного управления запорной трубопроводной арматурой, имеющей четвертьоборотный запорный орган. Применяются в различных отраслях народного хозяйства: в газовой, нефтяной, металлургической, пищевой промышленности, в жилищно-коммунальном хозяйстве и т.д.

Технические характеристики крана шарового DN.ru BV3131P(3pc)-FP-W-ISO-H Ду15 Ру64 полнопроходного, под приварку, корпус - нержавеющая сталь SS304, уплотнение - PTFE, с 1/4-оборотным электроприводом QT2-N-003EM-O1-24VDC-У1 24В:

Номинальное давление - 64 бар
Диаметр - 15 мм
Тип присоединения - под приварку
Среда - вода, пар, нефтепродукты, нейтральные среды, газообразные среды
Тип управления - С электроприводом
Применение - водоснабжение, теплоснабжение, пароснабжение
Проход шара крана - полнопроходной
Температура рабочей среды - от -20°С до 180°С
Цвет - серый
Присоединение - под приварку
Управление - Электропривод 24В
Потребляемая мощность - 6
Номинальный потребляемый ток - 1
Класс герметичности - A по ГОСТ 9544
Наличие спускника - нет
Водоразборный - нет
Тип устройства крана - двухходовой
Тип затвора - шаровый
Тип ISO-фланца арматуры - F03, F04
Размер вала арматуры (квадрат) - 9х9 мм
Серия - BV3131P(3pc)-FP-W-ISO-H
Страна производитель - Россия
Срок службы - 5 лет
Гарантия - 12 г.
Вес - 2.85 кг

Кран шаровой DN.ru BV3131P(3pc)-FP-W-ISO-H Ду15 Ру64 полнопроходной, под приварку, корпус - нержавеющая сталь SS304, уплотнение - PTFE, с 1/4-оборотным электроприводом QT2-N-003EM-O1-24VDC-У1 24В

Весогабаритные параметры крана шарового DN.ru BV3131P(3pc)-FP-W-ISO-H Ду15 Ру64 полнопроходного, под приварку, корпус - нержавеющая сталь SS304, уплотнение - PTFE, с 1/4-оборотным электроприводом QT2-N-003EM-O1-24VDC-У1 24В:

Y - 123 мм
D - 15 мм
D - 21.3 мм
B - 2.1 мм
L - 150 мм

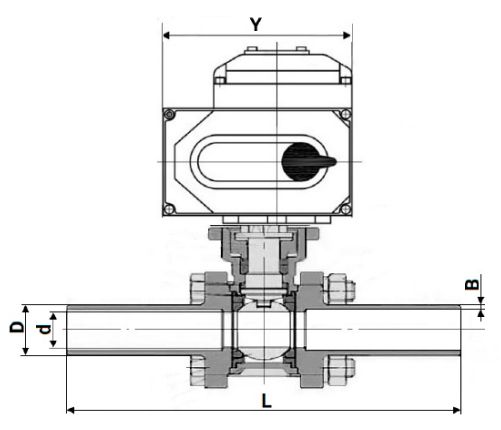

Эскиз крана шарового DN.ru BV3131P(3pc)-FP-W-ISO-H Ду15 Ру64 полнопроходного, под приварку, корпус - нержавеющая сталь SS304, уплотнение - PTFE, с 1/4-оборотным электроприводом QT2-N-003EM-O1-24VDC-У1 24В:

Материалы деталей крана шарового DN.ru BV3131P(3pc)-FP-W-ISO-H Ду15 Ру64 полнопроходного, под приварку, корпус - нержавеющая сталь SS304, уплотнение - PTFE, с 1/4-оборотным электроприводом QT2-N-003EM-O1-24VDC-У1 24В:

№ п/п	Наименование детали	Материал
1	Корпус	нержавеющая сталь 304
2	Боковой элемент (2 шт)	нержавеющая сталь 304
3	Шар	нержавеющая сталь 304
4	Уплотнение шара	PTFE
5	Уплотнение штока	PTFE
6	Втулка	нержавеющая сталь 304
7	Шток	нержавеющая сталь 304
8	Шайба	нержавеющая сталь
9	Гайка	сталь А2-70
10	Болт	сталь А2-70
11	Рукоятка	нержавеющая сталь
12	Покрытие рукоятки	ПВХ
13	Гайка	сталь А2-70

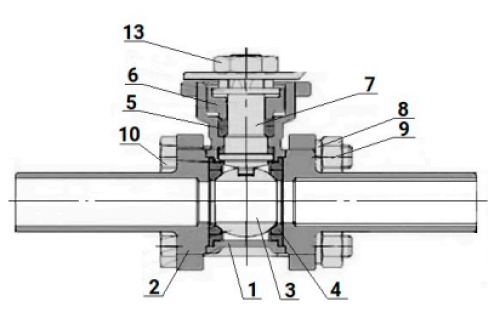

Эскиз материалов крана шарового DN.ru BV3131P(3pc)-FP-W-ISO-H Ду15 Ру64 полнопроходного, под приварку, корпус - нержавеющая сталь SS304, уплотнение - PTFE, с 1/4-оборотным электроприводом QT2-N-003EM-O1-24VDC-У1 24В:

Технические характеристики крана шарового DN.ru BV3131P(3pc)-FP-W-ISO-H Ду15 Ру64 полнопроходного, под приварку, корпус - нержавеющая сталь SS304, уплотнение - PTFE, с 1/4-оборотным электроприводом QT2-N-003EM-O1-24VDC-У1 24В

Тип электропривода - Четвертьоборотный
Тип двигателя - асинхронный
Модель привода - QT2-N-003EM-O1-24VDC-У1
Напряжение питания - 24 В
Степень защиты корпуса - IP67
Материал корпуса - алюминиевый сплав, с эпоксидным порошковым покрытием
Материал вала - легированная сталь
Наличие ручного дублера - Шестигранник
Климатическое исполнение - У1
Температура окружающей среды - от -20°С до 70°С
Влажность окружающей среды - ≤95% (25°С)
Датчик обратной связи - Концевые выключатели
Потребляемая мощность - 6 Вт
Мощность обогревателя - 5 Вт
Номинальный потребляемый ток - 1 А
Сигнал управления - ON/OFF
Взрывозащита - нет
Класс изоляции - F по ГОСТ IEC 60034-2-1-2017
Тип ISO-фланца привода - F05/F07
Размер штока арматуры квадрат для привода - 14х14 мм
Тепловая защита - есть
Время цикла открытия/закрытия - 10 сек.
Угол поворота привода - 90°
Кабельный ввод - гермоввод 2xM18
Уровень шума - 50 дБ
Страна производитель привода - Китай
Гарантия - 12 мес.
Вес - 2.85 кг.

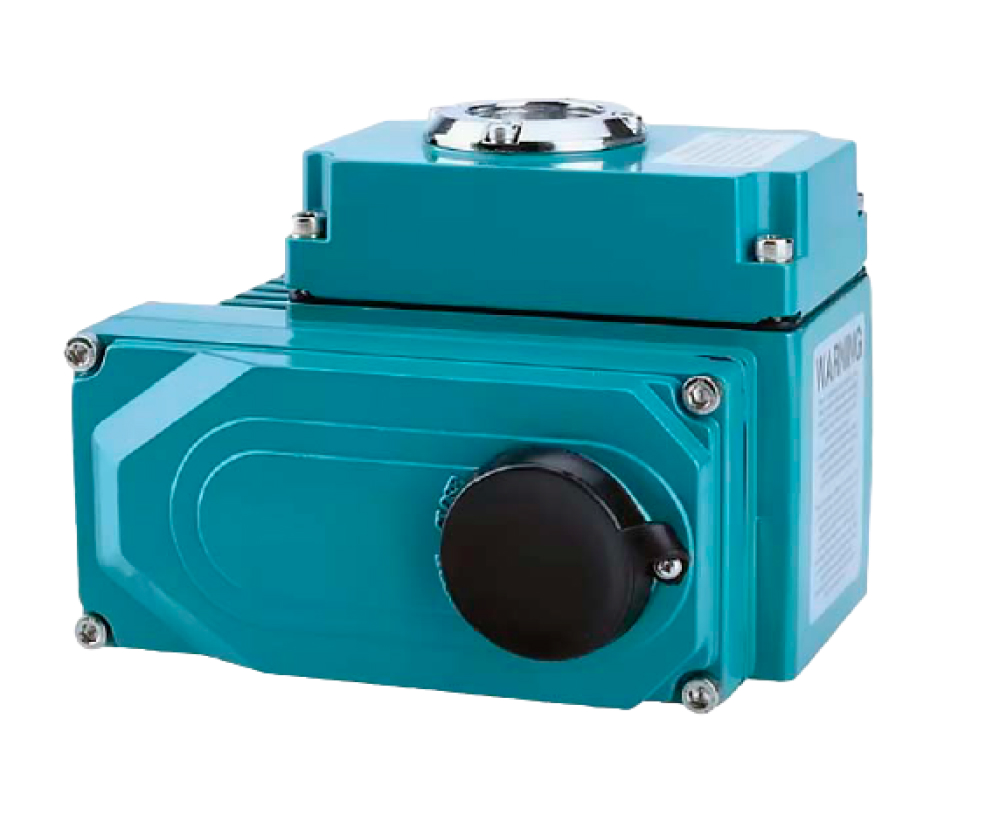

Изображение электропривода QT2-N-003EM-O1-24VDC-У1

Паспорта и сертификаты

Декларация о соответствии на электроприводы DN.ru

Декларация о соответствии на краны шаровые DN.ru

Паспорт Кран шаровой BVxxP(3pc)-FP-W-ISO-H Ду10-150 Ру64-16 нержавеющая сталь, полнопроходной, под приварку, с ISO-фланцем и рукояткой DN.ru

Сертификат соответствия в части сейсмостойкости на арматуру промышленную трубопроводную DN.ru

Сертификат соответствия в области пожарной безопасности на арматуру промышленную трубопроводную DN.ru

Паспорт на электроприводы четвертьоборотные DN.ru QT2-N-xEM-O1-x-У1

График сравнения цен аналогичных кранов для теплоснабжения*. При клике на точку графика получите развернутую информацию.

*Краны подобраны по следующим параметрам: Ду15, Ру64, тип присоединения - под приварку, проход шара крана - полнопроходной, класс материала корпуса - нержавеющая сталь, управление - Электропривод 24В, водоразборный - нет, наличие колонки управления - нет
