Кран шаровой DN.ru BV3131P(3pc)-FP-W-ISO-H Ду65 Ру25 полнопроходной, нержавеющая сталь 304, уплотнение - PTFE, под приварку, с пневмоприводом PA-DA-083, пневмораспределителем 4M310-08 24В, редуктором MON2-450-T28-ISO, БКВ APL-410N EX и БПВ AFC2000

Кран шаровой применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы, транспортирующие жидкие и газообразные среды (вода, нефть, масла, пар, воздух, спирты, гликоль и др.), неагрессивные к материалам крана.

Приводы пневматические DN.ru поворотные двойного действия PA-DA-XXX предназначены для автоматизации процесса управления промышленной арматурой при максимальном значении крутящего момента до 2128 Нм.

Пневмораспределители используются для управления в пневмосистемах, имеющих стыковочную поверхность NAMUR, для установки распределителей через сквозные отверстия в корпусе. Электромагнитное управление, осуществляется при помощи катушек напряжения 12-AC, 12-DC, 24-AC, 24-DC, 110-AC, 220-AC. В зависимости от модели, распределители имеют одностороннее или двухстороннее управление. Пневмораспределители с электромагнитным управлением имеют широкую линейку моделей и включают в себя распространенные виды переключения для трех (3/2) и пяти (5/2 и 5/3) линейных пневмораспределителей. Предназначены для использования с четвертьоборотными пневмоприводами.

Ручной дублер с червячной передачей и понижающим редуктором позволяет вручную устанавливать необходимое позиционирование запорного органа на четверть оборота, выступая в качестве альтернативы пневматическим, электрическим или гидравлическим четвертьоборотным приводам. Подходит как для внутренней, так и для наружной установки. Модульная конструкция ручного дублера предназначена для обеспечения наиболее эффективного и действенного решения всего спектра задач ручного переопределения.

Блок концевых выключателей предназначен для визуальной и электрической сигнализации конечных положений запорного органа арматурыклапана, крана или дискового затвора. Устанавливается сверху на поверхность пневматического привода и соединен с валом привода стандарт DIN. В герметичной коробке, как правило, находятся два датчика, которые отслеживают положение вала привода и сигнализируют в крайних положениях. В качестве датчиков используются микровыключатели OMRON, индуктивные датчики или герконы. Визуальную индикацию положения можно наблюдать на корпусе блока имеется 3D визуальный индикатор КРАСНЫЙ–ЗАКРЫТО и ЗЕЛЁНЫЙ-ОТКРЫТО.

Блок подготовки воздуха предназначен для очистки сжатого воздуха от капельной влаги и твердых частиц, удаления конденсата, автоматического поддержания величины давления на заданном уровне, подвода смазочного материала из резервуара в поток сжатого воздуха к элементам пневмосистемы.

Технические параметры крана шарового DN.ru BV3131P(3pc)-FP-W-ISO-H Ду65 Ру25 полнопроходного, корпус - нержавеющая сталь 304, под приварку, с пневмоприводом PA-DA-083, пневмораспределителем 4M310-08 24В, редуктором MON2-450-T28-ISO, БКВ APL-410N EX и БПВ AFC2000

• Давление номинальное PN - 25 бар
• Диаметр номинальный DN - 65 мм
• Тип присоединения - под приварку
• Среда - вода, пар, нефтепродукты, нейтральные среды, газообразные среды
• Тип управления - С пневмоприводом
• Применение - водоснабжение, промышленность, Системы отопления
• Проход шара крана - полнопроходной
• Температура рабочей среды - от -20°С до 180°С
• Цвет - серый
• Присоединение - под приварку
• Управление - пневмопривод двойного действия
• Класс герметичности - A по ГОСТ 9544
• Наличие спускника - нет
• Водоразборный - нет
• Тип устройства крана - двухходовой
• Пропускная способность - 584.4
• Тип затвора - шаровый
• Тип ISO-фланца арматуры - F07, F10
• Размер вала арматуры (квадрат) - 17х17 мм
• Серия - BV3131P(3pc)-FP-W-ISO-H
• Страна производитель - Россия
• Срок службы - 5 лет
• Гарантия - 1 г.
• Вес - 19.2 кг

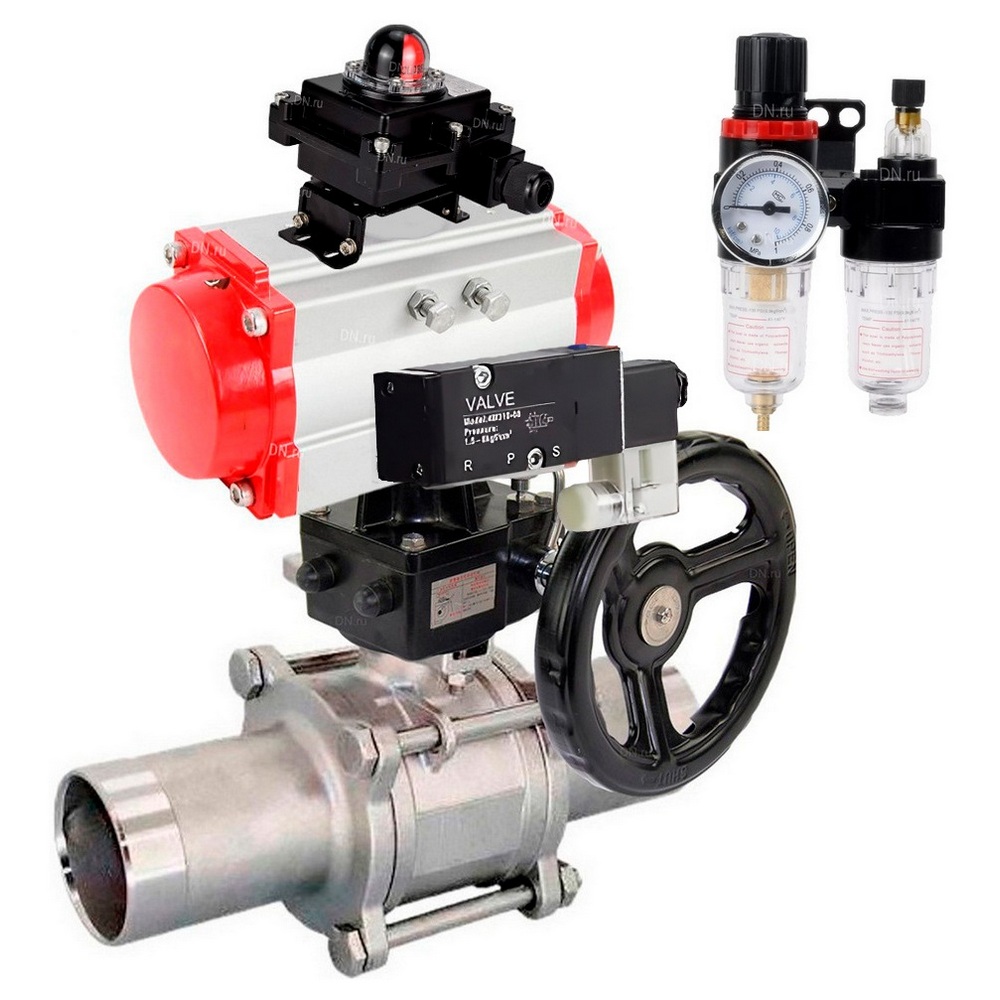

Кран шаровой DN.ru BV3131P(3pc)-FP-W-ISO-H Ду65 Ру25 полнопроходной, нержавеющая сталь 304, уплотнение - PTFE, под приварку, с пневмоприводом PA-DA-083, пневмораспределителем 4M310-08 24В, редуктором MON2-450-T28-ISO, БКВ APL-410N EX и БПВ AFC2000

Габариты и размеры крана шарового DN.ru BV3131P(3pc)-FP-W-ISO-H Ду65 Ру25 полнопроходного, корпус - нержавеющая сталь 304, под приварку, с пневмоприводом PA-DA-083, пневмораспределителем 4M310-08 24В, редуктором MON2-450-T28-ISO, БКВ APL-410N EX и БПВ AFC2000:

• L - 290 мм
• H1 - 133 мм
• A - 216 мм
• E - 109 мм
• I - 162 мм
• B - 88 мм
• C - 139 мм

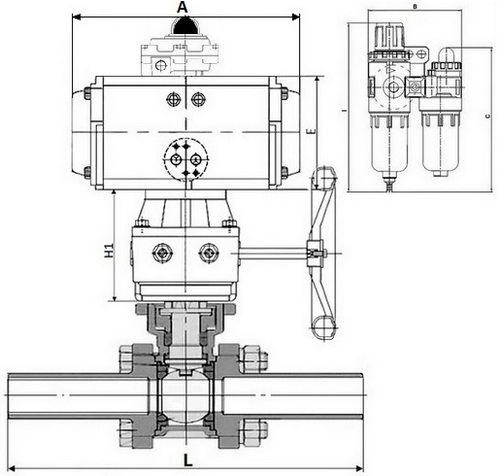

Эскиз габаритов и размеров крана шарового DN.ru BV3131P(3pc)-FP-W-ISO-H Ду65 Ру25 полнопроходного, корпус - нержавеющая сталь 304, под приварку, с пневмоприводом PA-DA-083, пневмораспределителем 4M310-08 24В, редуктором MON2-450-T28-ISO, БКВ APL-410N EX и БПВ AFC2000

Таблица деталей и материалов крана шарового DN.ru BV3131P(3pc)-FP-W-ISO-H Ду65 Ру25 полнопроходного, корпус - нержавеющая сталь 304, под приварку, с пневмоприводом PA-DA-083, пневмораспределителем 4M310-08 24В, редуктором MON2-450-T28-ISO, БКВ APL-410N EX и БПВ AFC2000:

Эскиз деталей и материалов крана шарового DN.ru BV3131P(3pc)-FP-W-ISO-H Ду65 Ру25 полнопроходного, корпус - нержавеющая сталь 304, под приварку, с пневмоприводом PA-DA-083, пневмораспределителем 4M310-08 24В, редуктором MON2-450-T28-ISO, БКВ APL-410N EX и БПВ AFC2000

Технические параметры пневмопривода DN.ru PA-DA-083

• Конструкция - двойного действия
• Модель привода - PA-DA-083
• Крутящий момент привода - 93 Нм
• Наличие ручного дублера - есть
• Тип ISO-фланца привода - F05, F07
• Размер штока - 17х17 мм
• Резьба подача воздуха - 1/4 ″
• Датчик обратной связи - нет
• Бренд привода - DN.ru
• Страна производитель - Китай
• Вес пневмопривода - 3.2 кг

Пневмопривод DN.ru PA-DA-083

Габариты и размеры пневмопривода DN.ru PA-DA-083:

Эскиз габаритов и размеров пневмопривода DN.ru PA-DA-083

Таблица деталей и материалов пневмопривода DN.ru PA-DA-083:

Эскиз деталей и материалов пневмопривода DN.ru PA-DA-083

Технические параметры пневмораспределителя DN.ru 4M310-08 24В

• Тип пневмораспределителя - золотниковый
• Модель пневмораспределителя - 4M310-08 24В
• Рабочее давление - 1.5 ÷ 1.8 бар
• Максимальное давление - 8 бар
• Напряжение питания - 24 В
• Рабочая среда - фильтрованный сжатый воздух
• Частота срабатывания - 5 цикл/сек

Пневмораспределитель DN.ru 4M310-08 24В

Габариты и размеры пневмораспределителя DN.ru 4M310-08 24В:

Эскиз габаритов и размеров пневмораспределителя DN.ru 4M310-08 24В

Технические параметры ручного дублера DN.ru MON2-450-T28-ISO

• Модель ручного дублёра - MON2-450-T28-ISO
• Диаметр штурвала - 200 мм
• Степень защиты - IP67
• Климатическое исполнение - У, УХЛ, Т, ОМ
• Передаточное соотношение- 28:1
• Способ монтажа - горизонтальный/вертикальный
• Вес - 4.5 кг.

Ручной дублер DN.ru MON2-450-T28-ISO

Габариты и размеры ручного дублера DN.ru MON2-450-T28-ISO:

Эскиз габаритов и размеров ручного дублера DN.ru MON2-450-T28-ISO

Таблица деталей и материалов ручного дублера DN.ru MON2-450-T28-ISO:

Эскиз деталей и материалов ручного дублера DN.ru MON2-450-T28-ISO

Технические параметры блока концевых выключателей DN.ru APL-410N EX

• Модель блока концевых выключателей - APL-410N EX
• Максимальный ток концевого выключателя - 10
• Максимальное напряжение концевого выключателя - 250
• Резьба кабельного ввода - 2 x NPT 1/2″
• Сигнал управления - ON/OFF
• Взрывозащита - есть
• Степень защиты корпуса IP - IP65
• Допустимая температура окружающей среды - от -25°С до +80°С
• Срок службы - 10 лет

Блок концевых выключателей DN.ru APL-410N EX

Габариты и размеры блока концевых выключателей DN.ru APL-410N EX:

Эскиз габаритов и размеров блока концевых выключателей DN.ru APL-410N EX

Таблица деталей и материалов блока концевых выключателей DN.ru APL-410N EX:

Эскиз деталей и материалов блока концевых выключателей DN.ru APL-410N EX

Технические параметры блока подготовки воздуха Dn.ru AFC2000

• Рабочее давление - 8 бар
• Регулируемый диапазон давления - 0.5 ÷ 9 бар
• Подсоединение воздуха - 1/4 ″″
• Размер фильтруемых частиц - 40 мкм
• Вес - 0.395 кг

Блок подготовки воздуха Dn.ru AFC2000

Габариты и размеры блока подготовки воздуха Dn.ru AFC2000:

Эскиз габаритов и размеров блока подготовки воздуха Dn.ru AFC2000
