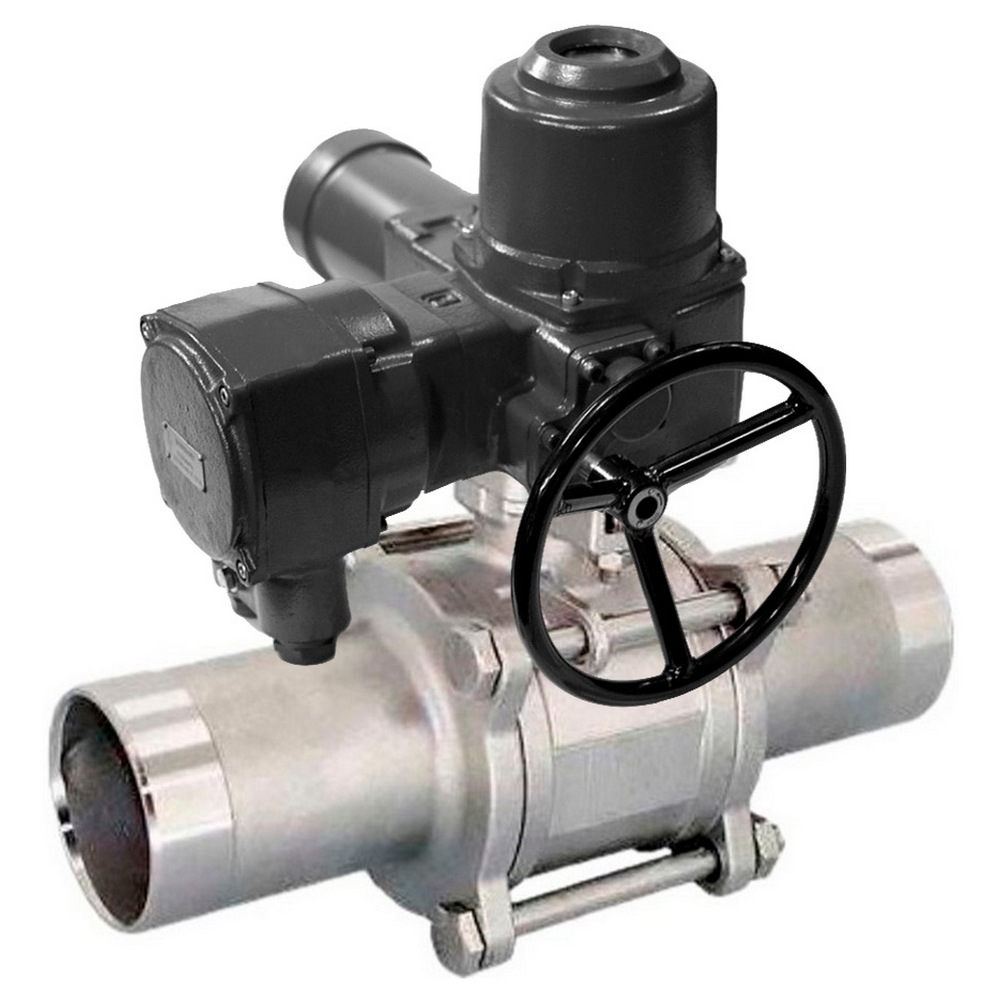

Кран шаровой DN.ru BV3131P(3pc)-FP-W-ISO-H LONG Ду80 Ру25 полнопроходной, корпус - нержавеющая сталь 304, уплотнение - PTFE, под приварку, с 1-оборотным электроприводом взрывозащищенным ГЗ-ОФВ-100/15 380В

Кран шаровой применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы, транспортирующие жидкие и газообразные среды (вода, нефть, масла, пар, воздух, спирты, гликоль и др.), неагрессивные к материалам крана.

Однооборотные взрывозащищенные электроприводы с двухсторонней муфтой ограничения крутящего момента с маркировкой взрывозащиты 1ЕхdIIBТ4 (тип присоединения к арматуре – по ISO 5211), применяются для управления трубопроводной запорной арматурой в химической, нефтяной, газовой, энергетической отраслях промышленности.

Технические параметры крана шарового DN.ru BV3131P(3pc)-FP-W-ISO-H LONG Ду80 Ру25 полнопроходного, корпус - нержавеющая сталь 304, под приварку, с 1-оборотным электроприводом взрывозащищенным ГЗ-ОФВ-100/15 380В:

• Давление номинальное PN - 25 бар
• Диаметр номинальный DN - 80 мм
• Тип присоединения - под приварку
• Среда - вода, пар, нефтепродукты, нейтральные среды, газообразные среды
• Тип управления - С электроприводом
• Применение - водоснабжение, теплоснабжение, промышленность
• Проход шара крана - полнопроходной
• Температура рабочей среды - от -20°С до 180°С
• Цвет - серый
• Присоединение - под приварку
• Управление - электропривод 380В
• Пропускная способность - 678.6 м3/ч
• Сигнал управления - 4-20 мА
• Взрывозащита - есть
• Класс герметичности - A по ГОСТ 9544
• Водоразборный - нет
• Тип устройства крана - двухходовой
• Тип ISO-фланца арматуры - F07, F10
• Размер вала арматуры (квадрат) - 17х17 мм
• Серия - BV3131P(3pc)-FP-W-ISO-H LONG
• Страна производитель - Россия
• Гарантия - 1 г.
• Срок службы - 5 лет
• Вес - 55.5 кг

Кран шаровой DN.ru BV3131P(3pc)-FP-W-ISO-H LONG Ду80 Ру25 полнопроходной, корпус - нержавеющая сталь 304, уплотнение - PTFE, под приварку, с 1-оборотным электроприводом взрывозащищенным ГЗ-ОФВ-100/15 380В

Габариты и размеры крана шарового DN.ru BV3131P(3pc)-FP-W-ISO-H LONG Ду80 Ру25 полнопроходного, корпус - нержавеющая сталь 304, под приварку, с 1-оборотным электроприводом взрывозащищенным ГЗ-ОФВ-100/15 380В:

• L - 302 мм
• S3 - 436 мм
• S2 - 270 мм

Эскиз габаритов и размеров крана шарового DN.ru BV3131P(3pc)-FP-W-ISO-H LONG Ду80 Ру25 полнопроходного, корпус - нержавеющая сталь 304, под приварку, с 1-оборотным электроприводом взрывозащищенным ГЗ-ОФВ-100/15 380В

Таблица деталей и материалов крана шарового DN.ru BV3131P(3pc)-FP-W-ISO-H LONG Ду80 Ру25 полнопроходного, корпус - нержавеющая сталь 304, под приварку, с 1-оборотным электроприводом взрывозащищенным ГЗ-ОФВ-100/15 380В:

Эскиз деталей и материалов крана шарового DN.ru BV3131P(3pc)-FP-W-ISO-H LONG Ду80 Ру25 полнопроходного, корпус - нержавеющая сталь 304, под приварку, с 1-оборотным электроприводом взрывозащищенным ГЗ-ОФВ-100/15 380В

Технические параметры электропривода ГЗ-ОФВ-100/15:

• Тип электропривода - Однооборотный
• Модель электропривода - ГЗ-ОФВ-100/15
• Крутящий момент электропривода - 100 Нм
• Тип ISO-фланца электропривода - F07, F10, F12
• Напряжение питания - 380 В
• Мощность электродвигателя - 30 Вт
• Ток электродвигателя - 0.22 А
• Климатическое исполнение - У1, УХЛ, Т1
• Максимальный диаметр штока арматуры - 17х17 мм
• Наличие ручного дублера - штурвал
• Угол поворота выходного вала электропривода - 90°
• Время цикла открытия/закрытия - 15 сек.
• Концевые выключатели - есть
• Степень защиты корпуса - IP65
• Вес электропривода - 44 кг

Электропривод ГЗ-ОФВ-100/15

Габариты и размеры электропривода ГЗ-ОФВ-100/15:

• S3 - 436 мм
• S1 - 395 мм
• S2 - 270 мм
• S4 - 300 мм

Эскиз габаритов и размеров электропривода ГЗ-ОФВ-100/15

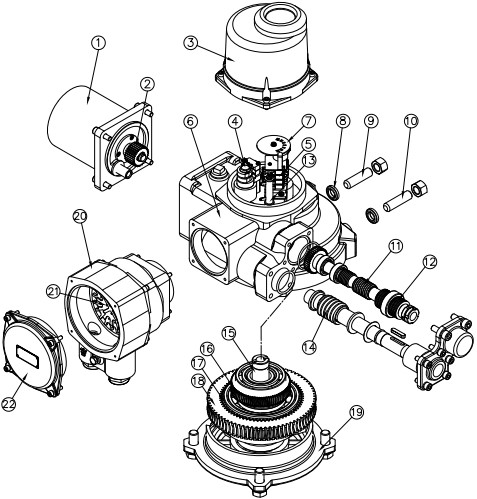

Устройство электропривода ГЗ-ОФВ-100/15:

Эскиз устройство электропривода ГЗ-ОФВ-100/15
