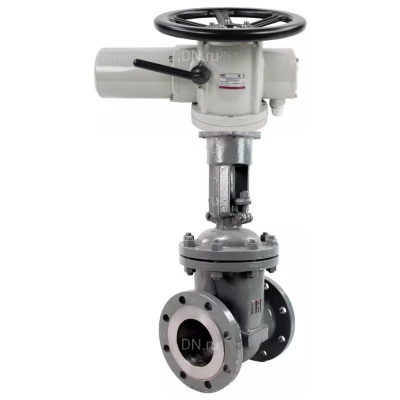

Задвижка клиновая 30с964нж DN.ru GVWR2121M-2W-F-ОСТ Ду200 Ру25 фланцевая, корпус - сталь 25Л, материал клина - сталь 25Л, уплотнение - металл, с ОСТ-фланцем, голым штоком,GAIR, с электроприводом DN.ru MT-N-030EM-O2-220VAC-У1 220В

Задвижка клиновая 30с964нж DN.ru GVWR2121M-2W-F-ОСТ Ду200 Ру25 фланцевая, корпус - сталь 25Л, материал клина - сталь 25Л, уплотнение - металл, с ОСТ-фланцем, голым штоком,GAIR, с электроприводом DN.ru MT-N-030EM-O2-220VAC-У1 220В
Артикул: D040-10659

Модификация

О товаре

Код: D040-10659
Бренд: DN.ru
Страна производитель: Россия
Тип задвижки: Клиновая
Серия: GVWR
Таблица фигур: 30с964нж
Диаметр условный: Ду200 мм
Давление условное: 25 бар
Строительная длина: 400.00 мм
Температура рабочей среды, max: 425 ℃
Тип присоединения: Фланцевый
Класс материала корпуса: сталь
Напряжение питания: 220В
Конструкция шпинделя: выдвижной
Клин: необрезиненный
Уплотнение: Металл
Ручной дублер: Штурвал
Наличие моментной муфты: нет
Тип управления: электропривод
Наличие концевых выключателей: есть
Взрывозащищенный корпус: нет
Все характеристики
на 2026-12-31
294 908,77
  • $
  • €
Гарантия 12 месяцев
Возможна отсрочка до 90 дней
В избранное
Бесплатная доставка до ТК
Сертифицированный товар
Все размеры:
Ду200
294 908,77 ₽

Характеристики

Задвижка клиновая предназначена для установки на трубопроводе в качестве запорного устройства в системах водоснабжения и химической промышленности. Принцип работы: Клин, соединенный со шпинделем, опускается или поднимается в зависимости от направления вращения штурвала, закрывая или открывая проходное сечение корпуса задвижки.

Технические характеристики задвижки клиновой 30с964нж DN.ru GVWR2121M-2W-F-ОСТ Ду200 Ру25 с электроприводом MT-N-030EM-O2-220VAC-У1

  • Тип задвижки - Клиновая
  • Клин - необрезиненный
  • Модель арматуры - GVWR2121M-2W-F-ОСТ
  • Таблица фигур - 30с964нж
  • Диаметр - 200 мм
  • Давление номинальное - 25 бар
  • Среда - вода, пар, нефтепродукты, газообразные среды
  • Материал корпуса - сталь 20/25Л
  • Материал запорного органа - Сталь 25Л
  • Уплотнение - Металл
  • Температура рабочей среды минимальная - от -29 °C
  • Температура рабочей среды максимальная - до +425 °C
  • Применение - водоснабжение, теплоснабжение
  • Тип присоединения - Фланцевый
  • Количество болтовых отверстий на одном фланце - 12 шт
  • Диаметр болтовых отверстий на одном фланце - 26 мм
  • Тип присоединения по ОСТ - Б
  • Управление - С электроприводом
  • Класс герметичности - A
  • Крутящий момент - 210 Нм
  • Размер вала (квадрат) - 122x122
  • Конструкция шпинделя - выдвижной
  • Способ монтажа - горизонтальный/вертикальный
  • Наличие Т-образного ключа - нет
  • Наличие телескопического штока - нет
  • Наличие опорной плиты под ковер - нет
  • Наличие ковера - нет
  • Наличие колонки управления - нет
  • Цвет - серый
  • Климатическое исполнение - У1
  • Срок службы - 15 лет
  • Гарантия - 12 мес.
  • Страна производитель - Россия
  • Бренд - DN.ru
  • Вес - 142 кг

Видео задвижки клиновой 30с964нж DN.ru GVWR2121M-2W-F-ОСТ Ду200 Ру25 с электроприводом MT-N-030EM-O2-220VAC-У1

Габаритные и установочные размеры задвижки клиновой 30с964нж DN.ru GVWR2121M-2W-F-ОСТ Ду200 Ру25 с электроприводом MT-N-030EM-O2-220VAC-У1

  • DN - 200 мм
  • L - 400 мм
  • D - 360 мм
  • D1 - 310 мм
  • D2 - 278 мм
  • b - 34 мм
  • f - 3 мм
  • H - 248 мм
  • L1 - 480 мм
Задвижка клиновая 30с964нж DN.ru GVWR2121M-2W-F-ОСТ Ду200 Ру25 фланцевая, корпус - сталь 25Л, материал клина - сталь 25Л, уплотнение - металл, с ОСТ-фланцем, голым штоком,GAIR, с электроприводом DN.ru MT-N-030EM-O2-220VAC-У1 220В

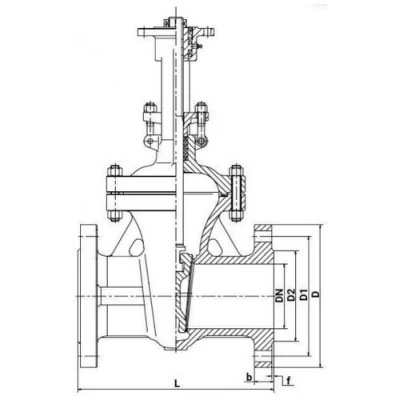

Эскиз габаритов задвижки клиновой 30с964нж DN.ru GVWR2121M-2W-F-ОСТ Ду200 Ру25 с электроприводом MT-N-030EM-O2-220VAC-У1

Деталировка задвижки клиновой 30с964нж DN.ru GVWR2121M-2W-F-ОСТ Ду200 Ру25 с электроприводом MT-N-030EM-O2-220VAC-У1

№Наименование деталиМатериал детали
1Корпуссталь 25Л
2Клинсталь 25Л
3Штокнержавеющая сталь 20Cr13 (аналог 12Х13)
4Болтсталь 45
5Гайкасталь 35
6Прокладканержавеющая сталь + графит
7Крышкасталь 25Л
8Уплотнение шпинделягибкий графит
9Штифтсталь ASTM A29 1045 (аналог Ст45)
10Сальниковая набивкауглеродистая сталь
11Гайкасталь 35
12Болтсталь 45
13Скобасталь 25Л
14Подшипник-
15Манжета-
16Гайка штокалатунь
17Кожухсталь ASTM A29 1035 (аналог Ст35)
Задвижка клиновая 30с964нж DN.ru GVWR2121M-2W-F-ОСТ Ду200 Ру25 фланцевая, корпус - сталь 25Л, материал клина - сталь 25Л, уплотнение - металл, с ОСТ-фланцем, голым штоком,GAIR, с электроприводом DN.ru MT-N-030EM-O2-220VAC-У1 220В

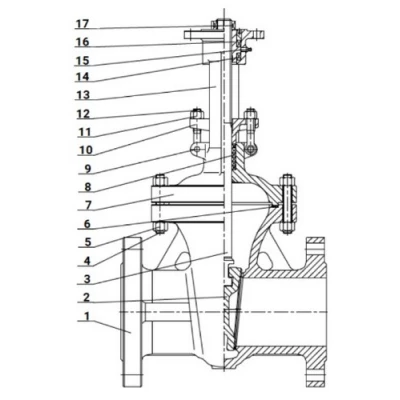

Эскиз деталировки задвижки клиновой 30с964нж DN.ru GVWR2121M-2W-F-ОСТ Ду200 Ру25 с электроприводом MT-N-030EM-O2-220VAC-У1

Технические характеристики электропривода DN.ru MT-N-030EM-02-220VAC-У1

  • Модель привода - MT-N-030EM-02-220VAC-У1
  • Тип электропривода - многооборотный
  • Крутящий момент - 300 Нм
  • Тип ОСТ фланца - Б
  • Степень защиты корпуса - IP67
  • Напряжение питания - 220В
  • Мощность электродвигателя - 0.55 кВт
  • Скорость - 18 об./мин.
  • Максимальное число оборотов привода - 50
  • Температура окружающей среды - от -28 до +60 °C
  • Температура срабатывания внутренней тепловой защиты - +90 °C
  • Наличие дублера - штурвал
  • Наличие моментных выключателей - есть
  • Материал корпуса - алюминиевый сплав
  • Бренд - DN.ru
  • Страна производитель - Китай
  • Вес - 12 кг

Видео электропривода DN.ru MT-N-030EM-02-220VAC-У1

Аналоги

График сравнения цен аналогичных задвижек*. При клике на точку графика получите развернутую информацию.

*Задвижки подобраны по следующим параметрам: Ду200, Ру25, тип задвижки - Клиновая, тип присоединения - Фланцевый, управление - С электроприводом, класс материала корпуса - сталь, уплотнение - Металл, конструкция шпинделя - выдвижной, клин - необрезиненный, наличие колонки управления - нет, наличие телескопического штока - нет
