Name: Задвижка клиновая 30с941нж DN.ru GVWR2121M-2W-F-ОСТ Ду50 Ру16 GAIR фланцевая, корпус - сталь 25Л, материал клина - сталь 25Л, уплотнение - металл, с ОСТ-фланцем и голым штоком
Brand: DN.ru
SKU: D040-08598
Price: 23105.58 RUB
Availability: InStock
Rating: 4.9 (3 reviews)

Артикул: D040-08598

Внешний вид товара, цвет, размеры, количество и параметры монтажных элементов зависят от выбранных характеристик конкретного товара и могут отличаться от изображения на сайте.

О товаре

Артикул:

D040-08598

Бренд:

Страна производитель:

Россия

Тип задвижки:

Клиновая

Серия:

GVWR

Таблица фигур:

Диаметр условный:

Ду50 мм

Ду10 мм

Ду12 мм

Ду15 мм

Ду20 мм

Ду25 мм

Ду32 мм

Ду40 мм

Ду65 мм

Ду75 мм

Ду80 мм

Ду100 мм

Ду125 мм

Ду150 мм

Ду200 мм

Ду250 мм

Ду300 мм

Ду350 мм

Ду400 мм

Ду450 мм

Ду500 мм

Ду600 мм

Ду700 мм

Ду800 мм

Ду900 мм

Ду1000 мм

Ду1200 мм

Давление условное:

16 бар

10 бар

10/16 бар

14 бар

20 бар

25 бар

40 бар

63 бар

Строительная длина:

180 мм

Температура рабочей среды, max:

425 ℃

Тип присоединения:

Фланцевый

муфтовый (резьбовой)

под приварку

Класс материала корпуса:

сталь

бронза

латунь

нержавеющая сталь

чугун

Конструкция шпинделя:

выдвижной

невыдвижной

Клин:

необрезиненный

двухдисковый

обрезиненный

Однодисковый

Уплотнение:

Металл

Тип управления:

голый шток

ручной

С редуктором

штурвал

электропривод

Все характеристики

на 2026-12-31

23 105,58

Гарантия 12 месяцев

Возможна отсрочка до 90 дней

В избранное

Бесплатная доставка до ТК

Сертифицированный товар

Характеристики

Задвижка клиновая предназначена для полного перекрытия или открытия потока рабочей среды в трубопроводе. Принцип работы: Клин, соединенный со шпинделем, опускается или поднимается в зависимости от направления вращения ходовой гайки, закрывая или открывая проходное сечение корпуса задвижки.

Технические характеристики задвижки клиновой 30с941нж DN.ru GVWR2121M-2W-F-ОСТ Ду50 Ру16 GAIR

Тип задвижки - Клиновая
Клин - необрезиненный
Модель арматуры - GVWR2121M-2W-F-ОСТ
Таблица фигур - 30с941нж
Диаметр - 50 мм
Диаметр в дюймах - 2″
Давление номинальное - 16 бар
Среда - вода, пар, нефтепродукты
Материал корпуса - Углеродистая сталь 25Л наплавка св.20Х13/X20Cr13
Материал запорного органа - сталь 25Л наплавка Св.20Х13
Уплотнение - Металл
Температура рабочей среды минимальная - от -29 °C
Температура рабочей среды максимальная - до +425 °C
Применение - водоснабжение, теплоснабжение
Тип присоединения - Фланцевый
Количество болтовых отверстий на одном фланце - 4 шт
Диаметр болтовых отверстий на одном фланце - 18 мм
Тип присоединения по ОСТ - А
Управление - голый шток
Класс герметичности - A
Крутящий момент - 52 Нм
Размер вала (квадрат) - 100x100
Конструкция шпинделя - выдвижной
Способ монтажа - горизонтальный/вертикальный
Наличие телескопического штока - нет
Наличие колонки управления - нет
Цвет - серый
Климатическое исполнение - У1
Срок службы - 15 лет
Гарантия - 12 мес.
Страна производитель - Россия
Бренд - DN.ru
Вес - 12 кг

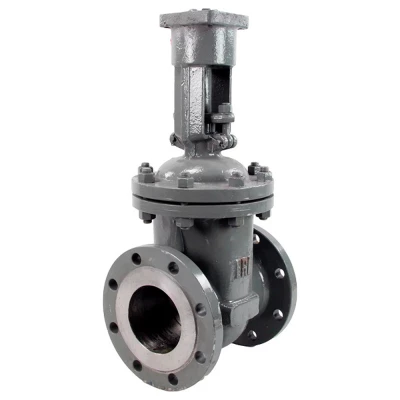

Изображение задвижки клиновой 30с941нж DN.ru GVWR2121M-2W-F-ОСТ Ду50 Ру16 GAIR

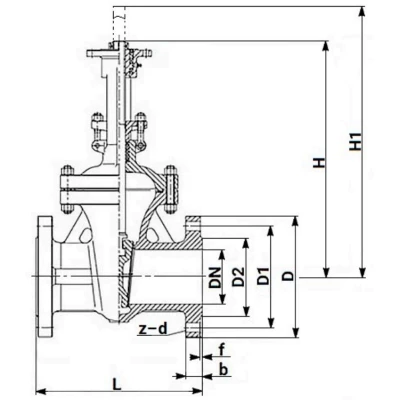

Габаритные и установочные размеры задвижки клиновой 30с941нж DN.ru GVWR2121M-2W-F-ОСТ Ду50 Ру16 GAIR

DN - 50 мм
L - 180 мм
D - 160 мм
D1 - 125 мм
D2 - 102 мм
H - 305 мм
H1 - 360 мм
b - 17 мм
f - 3 мм
z - 4 шт
d - 18 мм

Эскиз габаритов задвижки клиновой 30с941нж DN.ru GVWR2121M-2W-F-ОСТ Ду50 Ру16 GAIR

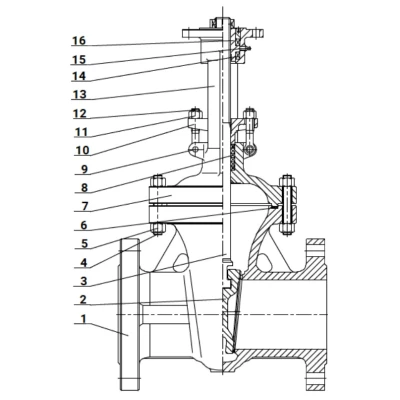

Деталировка задвижки клиновой 30с941нж DN.ru GVWR2121M-2W-F-ОСТ Ду50 Ру16 GAIR

№	Наименование детали	Материал детали
1	Корпус	сталь 25Л + наплавка сталь 13Cr (аналог сталь 20Х13)
2	Клин	сталь 25Л + наплавка сталь 13Cr (аналог сталь 20Х13)
3	Шпиндель	нержавеющая сталь 2Cr13 (аналог сталь 20Х13)
4	Болт	сталь A193 B7 (аналог сталь 35Х)
5	Гайка	сталь A194 2H (аналог сталь 35)
6	Прокладка	нержавеющая сталь + графит
7	Крышка	сталь 25Л
8	Уплотнение шпинделя	гибкий графит
9	Штифт	сталь ASTM A29 1045 (аналог Ст45)
10	Сальник	углеродистая сталь
11	Гайка	сталь A194 2H (аналог сталь 35)
12	Болт	сталь A193 B7 (аналог сталь 35Х)
13	Скоба	сталь 25Л
14	Подшипник
15	Манжета
16	Гайка штока	латунь

Эскиз деталировки задвижки клиновой 30с941нж DN.ru GVWR2121M-2W-F-ОСТ Ду50 Ру16 GAIR

Паспорта и сертификаты

Декларация о соответствии ТР ТС 032/2013 Арматура промышленная, трубопроводная торговой марки DN.ru

Декларация о соответствии на задвижки клиновые стальные DN.ru

Сертификат соответствия в части сейсмостойкости на арматуру промышленную трубопроводную DN.ru

Сертификат соответствия в области пожарной безопасности на арматуру промышленную трубопроводную DN.ru

Паспорт на задвижки клиновые 30с941нж DN.ru GVWR2121M-2W-F-ОСТ Ду50-300 Ру16 GAIR стальные, фланцевые с ОСТ-фланцем и голым штоком под электропривод

3D и 2D модели и чертежи задвижка клиновая 30с941нж DN.ru GVWR2121M-2W-F-ОСТ Ду50 Ру16 стальная,с голым штоком под электропривод.rar
