Задвижка клиновая 30с941нж DN.ru GVWR2121M-2W-F-ОСТ Ду150 Ру16 фланцевая, корпус - сталь 25Л, материал клина - сталь 25Л, уплотнение - металл, с ОСТ-фланцем, GAIR, с электроприводом DN.ru MT-N-020EM-O1-380VAC-У1 380В

Задвижка клиновая 30с941нж DN.ru GVWR2121M-2W-F-ОСТ Ду150 Ру16 фланцевая, корпус - сталь 25Л, материал клина - сталь 25Л, уплотнение - металл, с ОСТ-фланцем, GAIR, с электроприводом DN.ru MT-N-020EM-O1-380VAC-У1 380В
Артикул: D040-10635

О товаре

Артикул:
D040-10635
Бренд:
Страна производитель:
Россия
Тип задвижки:
Клиновая
Серия:
GVWR
Таблица фигур:
Диаметр условный:
Ду150 мм
Ду10 мм
Ду12 мм
Ду15 мм
Ду20 мм
Ду25 мм
Ду32 мм
Ду40 мм
Ду50 мм
Ду65 мм
Ду75 мм
Ду80 мм
Ду100 мм
Ду125 мм
Ду200 мм
Ду250 мм
Ду300 мм
Ду350 мм
Ду400 мм
Ду450 мм
Ду500 мм
Ду600 мм
Ду700 мм
Ду800 мм
Ду900 мм
Ду1000 мм
Ду1200 мм
Давление условное:
16 бар
10 бар
10/16 бар
14 бар
20 бар
25 бар
40 бар
63 бар
Строительная длина:
280 мм
Температура рабочей среды, max:
425 ℃
Тип присоединения:
Фланцевый
муфтовый (резьбовой)
под приварку
Класс материала корпуса:
сталь
бронза
латунь
нержавеющая сталь
чугун
Напряжение питания:
380В
Конструкция шпинделя:
выдвижной
невыдвижной
Клин:
необрезиненный
двухдисковый
обрезиненный
Однодисковый
Уплотнение:
Металл
Ручной дублер:
Шестигранник
Наличие моментной муфты:
нет
Тип управления:
электропривод
голый шток
ручной
С редуктором
штурвал
Взрывозащищенный корпус:
нет
Все характеристики
на 2026-12-31
200 111,72
  • $
  • €
Гарантия 12 месяцев
Возможна отсрочка до 90 дней
В избранное
Бесплатная доставка до ТК
Сертифицированный товар

Характеристики

Задвижка клиновая предназначена для установки на трубопроводе в качестве запорного устройства в системах водоснабжения и химической промышленности. Электропривод многооборотный предназначен для управления запорной промышленной трубопроводной арматурой, например, чугунными и стальными задвижками, шиберными заслонками и т.п.

Технические характеристики задвижки клиновой 30с941нж DN.ru GVWR2121M-2W-F-ОСТ Ду150 Ру16

  • Тип задвижки - Клиновая
  • Клин - необрезиненный
  • Модель арматуры - GVWR2121M-2W-F-ОСТ
  • Таблица фигур - 30с941нж
  • Диаметр - 150 мм
  • Давление номинальное - 16 бар
  • Среда - вода, пар, нефтепродукты, газообразные среды
  • Материал корпуса - сталь 20/25Л
  • Материал запорного органа - Сталь 25Л
  • Уплотнение - Металл
  • Температура рабочей среды минимальная - от -29 °C
  • Температура рабочей среды максимальная - до +425 °C
  • Применение - водоснабжение, теплоснабжение
  • Тип присоединения - Фланцевый
  • Количество болтовых отверстий на одном фланце - 8 шт
  • Диаметр болтовых отверстий на одном фланце - 22 мм
  • Тип присоединения по ОСТ - А
  • Управление - С электроприводом
  • Класс герметичности - A
  • Крутящий момент - 140 Нм
  • Тип ISO-фланца - Тип АК
  • Конструкция шпинделя - выдвижной
  • Способ монтажа - горизонтальный/вертикальный
  • Наличие телескопического штока - нет
  • Наличие колонки управления - нет
  • Цвет - серый
  • Срок службы - 15 лет
  • Гарантия - 12 мес.
  • Страна производитель - Россия
  • Бренд - DN.ru
  • Вес - 70 кг
Задвижка клиновая 30с941нж DN.ru GVWR2121M-2W-F-ОСТ Ду150 Ру16 фланцевая, корпус - сталь 25Л, материал клина - сталь 25Л, уплотнение - металл, с ОСТ-фланцем, GAIR, с электроприводом DN.ru MT-N-020EM-O1-380VAC-У1 380В

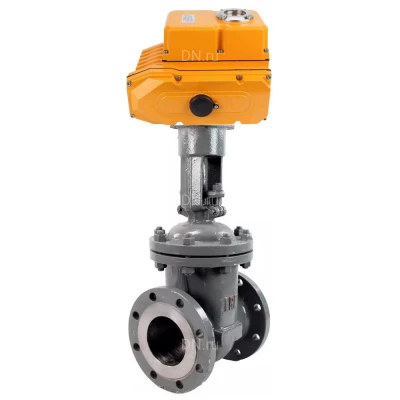

Изображение задвижки клиновой 30с941нж DN.ru GVWR2121M-2W-F-ОСТ Ду150 Ру16

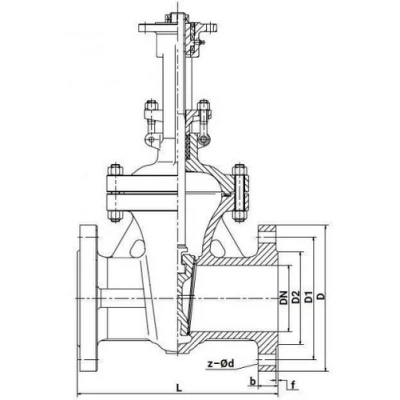

Габаритные и установочные размеры задвижки клиновой 30с941нж DN.ru GVWR2121M-2W-F-ОСТ Ду150 Ру16

  • L - 280 мм
  • D - 280 мм
  • D1 - 240 мм
  • D2 - 212 мм
  • b - 24 мм
  • f - 3 мм
  • z–Ød - 8–Ø22 мм
Задвижка клиновая 30с941нж DN.ru GVWR2121M-2W-F-ОСТ Ду150 Ру16 фланцевая, корпус - сталь 25Л, материал клина - сталь 25Л, уплотнение - металл, с ОСТ-фланцем, GAIR, с электроприводом DN.ru MT-N-020EM-O1-380VAC-У1 380В

Эскиз габаритов задвижки клиновой 30с941нж DN.ru GVWR2121M-2W-F-ОСТ Ду150 Ру16

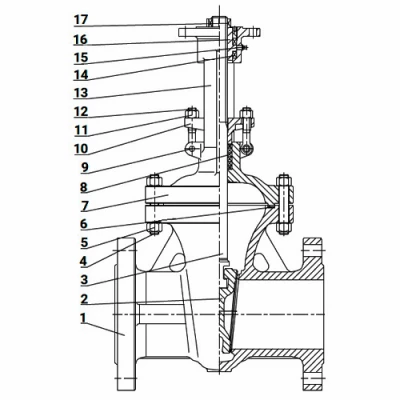

Деталировка задвижки клиновой 30с941нж DN.ru GVWR2121M-2W-F-ОСТ Ду150 Ру16

№Наименование деталиМатериал детали
1Корпуссталь 25Л + сталь 13Cr (аналог сталь 20х13)
2Клинсталь 25Л + сталь 13Cr (аналог сталь 20х13)
3Штокнержавеющая сталь 2Cr13 (аналог сталь 20Х13)
4Болтсталь A193 B7 (аналог сталь 35Х)
5Гайкасталь A194 2H (аналог сталь 35)
6Прокладканержавеющая сталь + графит
7Крышкасталь 25Л
8Уплотнение шпинделягибкий графит
9Штифтсталь ASTM A29 1045 (аналог Ст45)
10Сальниковая набивкауглеродистая сталь
11Гайкасталь A194 2H (аналог сталь 35)
12Болтсталь A193 B7 (аналог сталь 35Х)
13Скобасталь 25Л
14Подшипник
15Манжета
16Гайка штокалатунь
17Кожухсталь ASTM A29 1035 (аналог Ст35
Задвижка клиновая 30с941нж DN.ru GVWR2121M-2W-F-ОСТ Ду150 Ру16 фланцевая, корпус - сталь 25Л, материал клина - сталь 25Л, уплотнение - металл, с ОСТ-фланцем, GAIR, с электроприводом DN.ru MT-N-020EM-O1-380VAC-У1 380В

Эскиз деталировки задвижки клиновой 30с941нж DN.ru GVWR2121M-2W-F-ОСТ Ду150 Ру16

Технические характеристики электропривода DN.ru MT-N-020EM-01-380VAC-У1

  • Модель привода - MT-N-020EM-01-380VAC-У1
  • Тип электропривода - многооборотный
  • Крутящий момент - 200 Нм
  • Тип ISO фланца - F10/F12
  • Максимальный диаметр штока арматуры - 22 мм
  • Степень защиты корпуса - IP67
  • Напряжение питания - 380В
  • Мощность электродвигателя - 120 Вт
  • Номинальный ток - 1 А
  • Максимальное число оборотов привода - 50
  • Температура окружающей среды - от -28 до +60 °C
  • Температура срабатывания внутренней тепловой защиты - +110 °C
  • Наличие дублера - шестигранник
  • Угол установки - произвольный
  • Материал корпуса - алюминиевый сплав
  • Скорость - 5 об./мин.
  • Бренд - DN.ru
  • Страна производитель - Китай
  • Вес - 10 кг

Видео электропривода DN.ru MT-N-020EM-01-380VAC-У1
