Задвижка клиновая 30с941нж DN.ru GVWR2121M-2W-F-ОСТ Ду80 Ру16 фланцевая, корпус - сталь 25Л, уплотнение - металл, с ОСТ-фланцем и круглым штоком, GAIR, с электроприводом DN.ru MT-N-020EM-O2-220VAC-У1 220В

Задвижка клиновая предназначена для установки на трубопроводе в качестве запорного устройства в системах водоснабжения и химической промышленности.

Клин, соединенный со шпинделем, опускается или поднимается в зависимости от направления вращения штурвала, закрывая или открывая проходное сечение корпуса задвижки.

Электропривод многооборотный DN.ru MT-N-xx-Oх-x-У1 предназначен для управления запорной промышленной трубопроводной арматурой, например, чугунными и стальными задвижками, шиберными заслонками, шаровыми кранами и т.п. Электропривод позволяет использовать арматуру в системах автоматического управления теплоснабжением, водоснабжением гражданских и промышленных объектов. Данный электропривод применим в повторно-кратковременном режиме S2 по ГОСТ 183-74 с продолжительностью включения (ПВ) 15%. Питание электроприводов, в зависимости от исполнения, осуществляется от сети переменного тока 50Гц 220В 1 фаза или 380В 3 фазы.

Технические параметры задвижки клиновой 30с941нж DN.ru GVWR2121M-2W-F-ОСТ Ду80 Ру16 фланцевой GAIR, корпус - сталь 25Л, уплотнение - металл, с ОСТ-фланцем и круглым штоком, управление - электропривод DN.ru MT-N-020EM-02-220-У1 220 В:

• Тип задвижки - Клиновая
• Диаметр номинальный DN - 80 мм
• Давление условное PN - 16 бар
• Конструкция шпинделя - выдвижной
• Клин - необрезиненный
• Тип присоединения - фланцевый
• Тип присоединения по ГОСТ 34287-2017 - Тип АК
• Способ монтажа - горизонтальный/вертикальный
• Крутящий момент - 60 Нм
• Температура рабочей среды - от -29℃ до 425℃
• Класс герметичности по ГОСТ 9544-2015 - "A"
• Шток - выдвижной
• Размер штока - 100 мм
• Страна производитель - Россия
• Среда - вода, пар, нефтепродукты, газообразные среды
• Применение - водоснабжение, теплоснабжение
• Срок службы - 15 лет
• Вес запорной арматуры - 39 кг

Задвижка клиновая задвижки клиновой 30с941нж DN.ru GVWR2121M-2W-F-ОСТ Ду80 Ру16 фланцевой GAIR, корпус - сталь 25Л, уплотнение - металл, с ОСТ-фланцем и круглым штоком, управление - электропривод DN.ru MT-N-020EM-02-220-У1 220 В

Габариты и размеры задвижки клиновой 30с941нж DN.ru GVWR2121M-2W-F-ОСТ Ду80 Ру16 фланцевой GAIR, корпус - сталь 25Л, уплотнение - металл, с ОСТ-фланцем и круглым штоком, управление - электропривод DN.ru MT-N-020EM-02-220-У1 220 В:

• H - 248 мм
• H1 - 90 мм
• L - 465 мм
• L1 - 278 мм
• L - 210 мм
• D - 195 мм
• D1 - 180 мм
• D2 - 135 мм
• b - 20 мм
• f - 3 мм

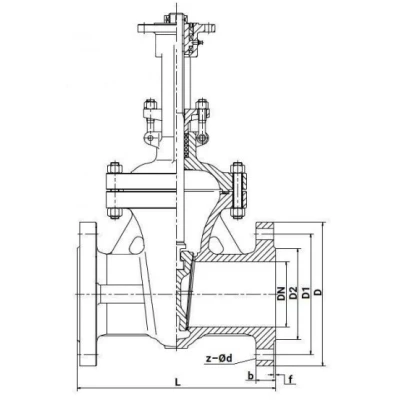

Эскиз задвижки клиновой 30с941нж DN.ru GVWR2121M-2W-F-ОСТ Ду80 Ру16 фланцевой GAIR, корпус - сталь 25Л, уплотнение - металл, с ОСТ-фланцем и круглым штоком, управление - электропривод DN.ru MT-N-020EM-02-220-У1 220 В

Материалы деталей задвижки клиновой 30с941нж DN.ru GVWR2121M-2W-F-ОСТ Ду80 Ру16 фланцевой GAIR, корпус - сталь 25Л, уплотнение - металл, с ОСТ-фланцем и круглым штоком, управление - электропривод DN.ru MT-N-020EM-02-220-У1 220 В:

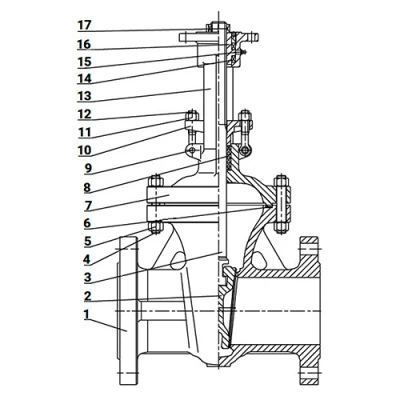

Эскиз материалов задвижки клиновой 30с941нж DN.ru GVWR2121M-2W-F-ОСТ Ду80 Ру16 фланцевой GAIR, корпус - сталь 25Л, уплотнение - металл, с ОСТ-фланцем и круглым штоком, управление - электропривод DN.ru MT-N-020EM-02-220-У1 220 В

Технические параметры электропривода DN.ru MT-N-020EM-02-220-У1:

• Тип электропривода - Многооборотный
• Наличие моментной муфты - Да
• Крутящий момент - 200 Нм
• Напряжение питания - 220В
• Температура окружающей среды - от -28 до +60 °C
• Скорость - 18 об./мин.
• Степень защиты корпуса - IP67
• Взрывозащита - нет
• Тепловая защита - есть
• Страна производитель - Китай
• Вес привода - 15 кг

Электропривод DN.ru MT-N-020EM-02-220-У1

Эскиз габаритов и размеров электропривода DN.ru MT-N-020EM-02-220-У1
