Задвижка клиновая 30нж941нж DN.ru GVWR2424M-2W-F-ОСТ Ду150 Ру16 фланцевая, корпус - сталь 12Х18Н9ТЛ, материал клина - сталь 12Х18Н9ТЛ, уплотнение - металл, с ОСТ-фланцем, с голым штоком GAIR

Задвижка клиновая 30нж941нж DN.ru GVWR2424M-2W-F-ОСТ Ду150 Ру16 фланцевая, корпус - сталь 12Х18Н9ТЛ, материал клина - сталь 12Х18Н9ТЛ, уплотнение - металл, с ОСТ-фланцем, с голым штоком GAIR
Артикул: D040-09829

Модификация

О товаре

Код: D040-09829
Бренд: DN.ru
Страна производитель: Россия
Тип задвижки: Клиновая
Серия: GVWR
Таблица фигур: 30нж941нж
Диаметр условный: Ду150 мм
Давление условное: 16 бар
Температура рабочей среды, max: 425 ℃
Тип присоединения: Фланцевый
Класс материала корпуса: нержавеющая сталь
Конструкция шпинделя: выдвижной
Уплотнение: Металл
Тип управления: Голый шток
Взрывозащищенный корпус: нет
Все характеристики
на 2026-12-31
207 981,33
  • $
  • €
Гарантия 12 месяцев
Возможна отсрочка до 90 дней
В избранное
Бесплатная доставка до ТК
Сертифицированный товар

Характеристики

Задвижка клиновая предназначена для установки на трубопроводе в качестве запорного устройства в системах водоснабжения и химической промышленности. Клин, соединенный со шпинделем, опускается или поднимается в зависимости от направления вращения штурвала, закрывая или открывая проходное сечение корпуса задвижки.

Технические характеристики задвижки клиновой 30нж941нж DN.ru GVWR2424M-2W-F-ОСТ Ду150 Ру16 фланцевой, с ОСТ-фланцем, с голым штоком GAIR

  • Тип задвижки - Клиновая
  • Модель арматуры - GVWR2424M-2W-F-ОСТ
  • Таблица фигур - 30нж941нж
  • Диаметр - 150 мм
  • Диаметр в дюймах - 6″
  • Давление номинальное - 16 бар
  • Среда - вода, пар, нефтепродукты, газообразные среды
  • Материал корпуса - Нержавеющая сталь 12Х18Н9ТЛ/GX10CrNi18-8
  • Материал запорного органа - нержавеющая сталь 12Х18Н9ТЛ
  • Уплотнение - Металл
  • Температура рабочей среды минимальная - от -29 °C
  • Температура рабочей среды максимальная - до +425 °C
  • Применение - водоснабжение, теплоснабжение
  • Тип присоединения - Фланцевый
  • Количество болтовых отверстий на одном фланце - 8 шт
  • Диаметр болтовых отверстий на одном фланце - 22 мм
  • Тип присоединения по ОСТ - А
  • Управление - Голый шток
  • Класс герметичности - A
  • Крутящий момент - 150 Нм
  • Конструкция шпинделя - выдвижной
  • Наличие Т-образного ключа - нет
  • Наличие телескопического штока - нет
  • Наличие опорной плиты под ковер - нет
  • Наличие ковера - нет
  • Наличие колонки управления - нет
  • Цвет - серый
  • Срок службы - 15 лет
  • Гарантия - 12 мес.
  • Страна производитель - Россия
  • Бренд - DN.ru
  • Вес - 47.5 кг
Задвижка клиновая 30нж941нж DN.ru GVWR2424M-2W-F-ОСТ Ду150 Ру16 фланцевая, корпус - сталь 12Х18Н9ТЛ, материал клина - сталь 12Х18Н9ТЛ, уплотнение - металл, с ОСТ-фланцем, с голым штоком GAIR

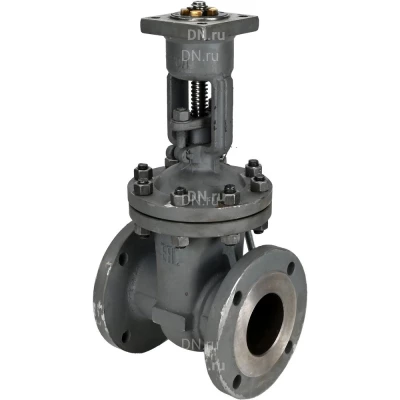

Изображение задвижки клиновой 30нж941нж DN.ru GVWR2424M-2W-F-ОСТ Ду150 Ру16 фланцевой, с ОСТ-фланцем, с голым штоком GAIR

Габаритные и установочные размеры задвижки клиновой 30нж941нж DN.ru GVWR2424M-2W-F-ОСТ Ду150 Ру16 фланцевой, с ОСТ-фланцем, с голым штоком GAIR

  • DN - 150 мм
  • L - 280 мм
  • ØD - 280 мм
  • ØD1 - 240 мм
  • ØD2 - 212 мм
  • b - 24 мм
  • f - 3 мм
  • z–Ød - 8-Ø22 мм
Задвижка клиновая 30нж941нж DN.ru GVWR2424M-2W-F-ОСТ Ду150 Ру16 фланцевая, корпус - сталь 12Х18Н9ТЛ, материал клина - сталь 12Х18Н9ТЛ, уплотнение - металл, с ОСТ-фланцем, с голым штоком GAIR

Эскиз габаритов задвижки клиновой 30нж941нж DN.ru GVWR2424M-2W-F-ОСТ Ду150 Ру16 фланцевой, с ОСТ-фланцем, с голым штоком GAIR

Деталировка задвижки клиновой 30нж941нж DN.ru GVWR2424M-2W-F-ОСТ Ду150 Ру16 фланцевой, с ОСТ-фланцем, с голым штоком GAIR

№Наименование деталиМатериал детали
1Корпуссталь 12Х18Н9ТЛ
2Клинсталь 12Х18Н9ТЛ
3Крепление клинасталь 12Х18Н9ТЛ
4Штоксталь 12Х18Н9ТЛ
5Прокладкасталь 12Х18Н9ТЛ + графит
6Крышкасталь 12Х18Н9ТЛ
7Шпильканержавеющая сталь SS 201 (аналог 12Х15Г9НД)
8Гайканержавеющая сталь SS 201 (аналог 12Х15Г9НД)
9Уплотнение шпинделяграфит терморасширенный
10Сальниковое уплотнениенержавеющая сталь SS 201 (аналог 12Х15Г9НД)
11Скобасталь 12Х18Н9ТЛ
12Гайка штокаалюминиевая бронза ZCuAl10Fe3 (аналог БрАЖ9-4)
Задвижка клиновая 30нж941нж DN.ru GVWR2424M-2W-F-ОСТ Ду150 Ру16 фланцевая, корпус - сталь 12Х18Н9ТЛ, материал клина - сталь 12Х18Н9ТЛ, уплотнение - металл, с ОСТ-фланцем, с голым штоком GAIR

Эскиз деталировки задвижки клиновой 30нж941нж DN.ru GVWR2424M-2W-F-ОСТ Ду150 Ру16 фланцевой, с ОСТ-фланцем, с голым штоком GAIR

Аналоги

График сравнения цен аналогичных задвижек*. При клике на точку графика получите развернутую информацию.

*Задвижки подобраны по следующим параметрам: Ду150, Ру16, тип задвижки - Клиновая, тип присоединения - Фланцевый, управление - Голый шток, класс материала корпуса - нержавеющая сталь, уплотнение - Металл, конструкция шпинделя - выдвижной

208,000
166,400
124,800
83,200
41,600
0
DN.ru
30нж941нж GVWR2434M-2W-F-ОСТ Ру16 под элпр
DN.ru
30нж941нж GAIR GVWR2424M-2W-F-ОСТ Ру16 под электропривод
