Задвижка клиновая 30нж941нж DN.ru GVWR2424M-2W-F-ОСТ Ду150 Ру16 фланцевая, корпус - сталь 12Х18Н9ТЛ, материал клина - сталь 12Х18Н9ТЛ, уплотнение - металл, GAIR, с электроприводом DN.ru MT-N-020M-O2-220VAC-У1 пятикулачковым

Задвижка клиновая предназначена для установки на трубопроводе в качестве запорного устройства в системах водоснабжения и химической промышленности. Клин, соединенный со шпинделем, опускается или поднимается в зависимости от направления вращения штурвала, закрывая или открывая проходное сечение корпуса задвижки. Электропривод многооборотный предназначен для автоматизации процесса управления промышленной арматурой, а также для определения положения запорного органа арматуры.

Технические характеристики задвижки клиновой 30нж941нж DN.ru GVWR2424M-2W-F-ОСТ Ду150 Ру16 фланцевой

• Тип задвижки - Клиновая
• Модель арматуры - GVWR2424M-2W-F-ОСТ
• Таблица фигур - 30нж941нж
• Диаметр - 150 мм
• Диаметр в дюймах - 6″
• Давление номинальное - 16 бар
• Среда - вода, пар, нефтепродукты, газообразные среды
• Материал корпуса - Нержавеющая сталь 12Х18Н9ТЛ/GX10CrNi18-8
• Материал запорного органа - нержавеющая сталь 12Х18Н9ТЛ
• Уплотнение - Металл
• Температура рабочей среды минимальная - от -29 °C
• Температура рабочей среды максимальная - до +425 °C
• Применение - водоснабжение, теплоснабжение
• Тип присоединения - Фланцевый
• Количество болтовых отверстий на одном фланце - 8 шт
• Диаметр болтовых отверстий на одном фланце - 22 мм
• Тип присоединения по ОСТ - А
• Управление - С электроприводом
• Класс герметичности - A
• Крутящий момент - 150 Нм
• Конструкция шпинделя - выдвижной
• Наличие Т-образного ключа - нет
• Наличие телескопического штока - нет
• Наличие опорной плиты под ковер - нет
• Наличие ковера - нет
• Наличие колонки управления - нет
• Цвет - серый
• Срок службы - 15 лет
• Гарантия - 12 мес.
• Страна производитель - Россия
• Бренд - DN.ru
• Вес - 71.7 кг

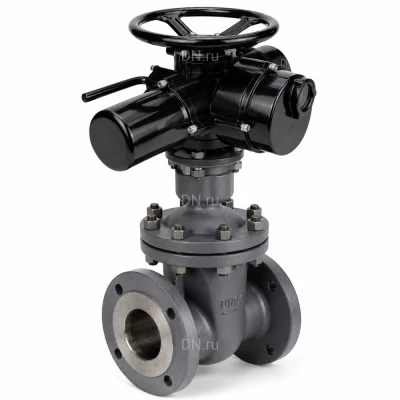

Изображение задвижки клиновой 30нж941нж DN.ru GVWR2424M-2W-F-ОСТ Ду150 Ру16 фланцевой

Габаритные и установочные размеры задвижки клиновой 30нж941нж DN.ru GVWR2424M-2W-F-ОСТ Ду150 Ру16 фланцевой

• DN - 150 мм
• L - 280 мм
• ØD - 280 мм
• ØD1 - 240 мм
• ØD2 - 212 мм
• b - 24 мм
• f - 3 мм
• z–Ød - 8-Ø22 мм

Эскиз габаритов задвижки клиновой 30нж941нж DN.ru GVWR2424M-2W-F-ОСТ Ду150 Ру16 фланцевой

Деталировка задвижки клиновой 30нж941нж DN.ru GVWR2424M-2W-F-ОСТ Ду150 Ру16 фланцевой

Эскиз деталировки задвижки клиновой 30нж941нж DN.ru GVWR2424M-2W-F-ОСТ Ду150 Ру16 фланцевой

Технические характеристики электропривода DN.ru MT-N-020M-O2-220VAC-У1 пятикулачкового

• Модель привода - MT-N-020M-О2-220VAC-У1
• Тип электропривода - многооборотный
• Тип двигателя - асинхронный
• Наличие моментной муфты - есть
• Наличие дублера - штурвал
• Напряжение питания - 220V/AC, 50Hz, 1 фаза
• Максимальный крутящий момент - 200 Нм
• Тип присоединения - Б
• Частота вращения выходного вала - 18 об/мин
• Передаточное отношение - 1:1
• Номинальный ток - 1.68 А
• Мощность - 0.37 кВт
• Кабельный ввод - водонепроницаемый G1/2
• Класс защиты корпуса - IP67
• Тип изоляции обмотки - F
• Температура окружающей среды - от -30 до +70 °С
• Влажность окружающей среды - ≤95% (25°С)
• Средний ресурс - 5 000 циклов закрытие/открытие
• Бренд - DN.ru
• Страна производитель - Китай
• Вес - 24.2 кг

Видео электропривода DN.ru MT-N-020M-O2-220VAC-У1 пятикулачкового

Схема устройства электропривода DN.ru MT-N-020M-O2-220VAC-У1 пятикулачкового

Эскиз схемы устройства электропривода DN.ru MT-N-020M-O2-220VAC-У1 пятикулачкового
