Задвижка клиновая 30лс941нж DN.ru GVWR2626M-2W-F-ОСТ Ду350 Ру16 фланцевая, с выдвижным штоком, корпус - легированная сталь, клин - легированная сталь, уплотнение - металл, с ОСТ-фланцем под электропривод

Задвижка клиновая 30лс941нж DN.ru GVWR2626M-2W-F-ОСТ Ду350 Ру16 фланцевая, с выдвижным штоком, корпус - легированная сталь, клин - легированная сталь, уплотнение - металл, с ОСТ-фланцем под электропривод
Артикул: D040-10508

Модификация

О товаре

Код: D040-10508
Бренд: DN.ru
Страна производитель: Россия
Тип задвижки: Клиновая
Серия: GVWR
Таблица фигур: 30лс941нж
Диаметр условный: Ду350 мм
Давление условное: 16 бар
Строительная длина: 550.00 мм
Температура рабочей среды, max: 429 ℃
Тип присоединения: фланцевый
Класс материала корпуса: сталь
Конструкция шпинделя: выдвижной
Клин: Двухдисковый
Уплотнение: Металл
Тип управления: голый шток
Все характеристики
на 2026-12-31
980 836,69
  • $
  • €
Гарантия 12 месяцев
Возможна отсрочка до 90 дней
В избранное
Бесплатная доставка до ТК
Сертифицированный товар

Характеристики

Задвижка клиновая предназначена для установки на трубопроводе в качестве запорного устройства в системах водоснабжения и химической промышленности.

Технические характеристики задвижки клиновой 30лс941нж DN.ru GVWR2626M-2W-F-ОСТ Ду350 Ру16

  • Тип задвижки - Клиновая
  • Клин - Двухдисковый
  • Модель арматуры - GVWR2626M-2W-F-ОСТ
  • Таблица фигур - 30лс941нж
  • Диаметр - 350 мм
  • Диаметр в дюймах - 14″
  • Давление номинальное - 16 бар
  • Среда - вода, воздух, пар, нефть, аммиак, нефтепродукты, углеводороды
  • Материал корпуса - Легированная сталь
  • Материал запорного органа - Сталь 20ГЛ
  • Уплотнение - Металл
  • Температура рабочей среды минимальная - от -49 °C
  • Температура рабочей среды максимальная - до +429 °C
  • Применение - водоснабжение, теплоснабжение
  • Тип присоединения - фланцевый
  • Тип присоединения по ОСТ - В
  • Управление - Голый шток
  • Класс герметичности - A
  • Крутящий момент - 615 Нм
  • Конструкция шпинделя - выдвижной
  • Наличие телескопического штока - нет
  • Наличие колонки управления - нет
  • Цвет - серый
  • Климатическое исполнение - У1
  • Срок службы - 10 лет
  • Гарантия - 12 мес.
  • Страна производитель - Россия
  • Бренд - DN.ru
  • Вес - 360 кг
Задвижка клиновая 30лс941нж DN.ru GVWR2626M-2W-F-ОСТ Ду350 Ру16 фланцевая, с выдвижным штоком, корпус - легированная сталь, клин - легированная сталь, уплотнение - металл, с ОСТ-фланцем под электропривод

Изображение задвижки клиновой 30лс941нж DN.ru GVWR2626M-2W-F-ОСТ Ду350 Ру16

Габаритные и установочные размеры задвижки клиновой 30лс941нж DN.ru GVWR2626M-2W-F-ОСТ Ду350 Ру16

  • L - 550 мм
  • ØD - 520 мм
  • ØD1 - 470 мм
  • ØD2 - 430 мм
  • b - 34 мм
  • f - 4 мм
  • z–Ød - 16–Ø26
Задвижка клиновая 30лс941нж DN.ru GVWR2626M-2W-F-ОСТ Ду350 Ру16 фланцевая, с выдвижным штоком, корпус - легированная сталь, клин - легированная сталь, уплотнение - металл, с ОСТ-фланцем под электропривод

Эскиз габаритов задвижки клиновой 30лс941нж DN.ru GVWR2626M-2W-F-ОСТ Ду350 Ру16

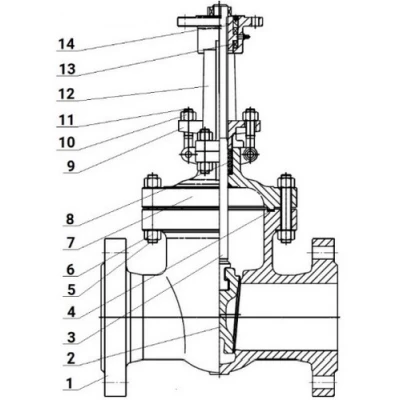

Деталировка задвижки клиновой 30лс941нж DN.ru GVWR2626M-2W-F-ОСТ Ду350 Ру16

№Наименование деталиМатериал детали
1Корпуслегированная сталь 20ГЛ + 13Cr (аналог сталь 20Х13)
2Клин (двухдисковый)легированная сталь 20ГЛ + 13Cr (аналог сталь 20Х13)
3Штокнержавеющая сталь 2Cr13 (аналог сталь 20Х13)
4Прокладканержавеющая сталь + терморасширенный графит (ТРГ)
5Болтсталь A 193 Grade B7 (аналог 40ХГМА)
6Гайкасталь ASTM A194 Grade 2H (аналог сталь 38ХМ)
7Крышкалегированная сталь 20ГЛ
8Уплотнениегибкий графит
9Сальниковая набивкауглеродистая сталь
10Гайкасталь ASTM A194 Grade 2H (аналог сталь 38ХМ)
11Рым-болтсталь A 193 Grade B7 (аналог 40ХГМА)
12Стойкалегированная сталь 20ГЛ
13Подшипниковый узел
14Штоковая гайкалатунь
Задвижка клиновая 30лс941нж DN.ru GVWR2626M-2W-F-ОСТ Ду350 Ру16 фланцевая, с выдвижным штоком, корпус - легированная сталь, клин - легированная сталь, уплотнение - металл, с ОСТ-фланцем под электропривод

Эскиз деталировки задвижки клиновой 30лс941нж DN.ru GVWR2626M-2W-F-ОСТ Ду350 Ру16
