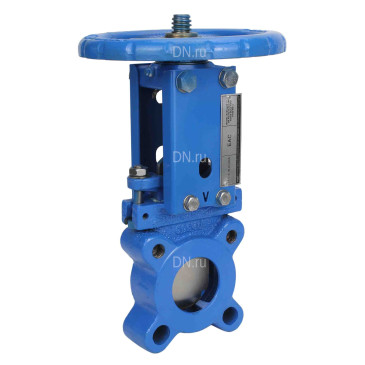

Задвижка шиберная DN.ru GVKN1331E-2W-Fb-S Ду300 Ру16 двусторонняя, межфланцевая, шпиндель - невыдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - EPDM, управление - штурвал

Name: Задвижка шиберная DN.ru GVKN1331E-2W-Fb-S Ду300 Ру16 двусторонняя, межфланцевая, шпиндель - невыдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - EPDM, управление - штурвал
Brand: DN.ru
Price: 99308 RUB
Availability: InStock

Внешний вид товара, размеры, количество и параметры монтажных элементов зависят от выбранных характеристик конкретного товара и могут отличаться от изображения на сайте.

О товаре

Код: D040-07943

Производитель: DN.ru, Россия

Тип задвижки: Шиберная

Серия: GVKN

Диаметр: Ду300

Давление условное: 16 бар

Строительная длина: 76.00 мм

Температура рабочей среды, max: 120 ℃

Тип присоединения: межфланцевый

Класс материала корпуса: чугун

Тип управления: ручной

Конструкция шпинделя: невыдвижной

Клин: однодисковый

Уплотнение: EPDM

Все характеристики

Арт. D040-07943

Низкая цена

99 308 на 2024-12-31

₽ $ €

Запросить остатки

Доставка в город Москва

Гарантия 12 месяцев

Возможна отсрочка до 90 дней

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Все размеры:

Ду50 12 906₽Ду65 14 811₽Ду80 18 312₽Ду100 21 555₽Ду125 29 803₽Ду150 33 094₽Ду200 53 234₽Ду300 99 308₽

Характеристики

Паспорта и сертификаты

Аналоги

Доставка

Характеристики

Задвижки шиберные DN.ru GVKN1331E-2W-Fb-S Ду300 Ру16 предназначены для установки на трубопроводе в качестве запорного устройства и регулирования потока рабочей среды в системах водоснабжения и химической промышленности. 1.3. Принцип работы шиберной задвижки заключается в перемещении шибера (ножа) перпендикулярно потоку среды. При полном перекрытии диаметра условного прохода трубопровода происходит остановка потока, при частичном — регулировка. Герметичность шиберной задвижки в закрытом состоянии обеспечивается прижатием шибера к уплотнению под воздействием давления рабочей среды.

Основные технические характеристики задвижек шиберных DN.ru GVKN1331E-2W-Fb-S Ду300 Ру16

Тип задвижки - Шиберная
Диаметр номинальный DN - 300 мм
Давление номинальное PN - 16 бар
Рабочее давление - 16 бар
Температура рабочей среды - от -20 до + 120
Тип присоединения - межфланцевый
Класс герметичности по ГОСТ 9544-2015 - "A"
Материал корпуса - Высокопрочный чугун GGG40/ВЧ40/EN-GJS-400-15
Материал запорного органа - Нержавеющая сталь AISI 304/SS304/08Х18Н10
Строительная длина - 76 мм
Класс материала корпуса - чугун
Управление - ручное/штурвал/маховик
Конструкция шпинделя - невыдвижной
Клин - однодисковый
Тип уплотнения - EPDM
Вес - 62 кг
Страна производитель - Россия
Страна производитель привода - Китай

Задвижка шиберная DN.ru GVKN1331E-2W-Fb-S Ду300 Ру16 двусторонняя, межфланцевая, шпиндель - невыдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - EPDM, управление - штурвал

Габаритно-установочные размеры задвижек шиберных DN.ru GVKN1331E-2W-Fb-S Ду300 Ру16

Ду - 300 мм
L - 76 мм
D - 460 мм
D1 - 410 мм
D2 - 370 мм
H - 810 мм
H1 - 1030 мм
nxTh - 12x24

Задвижка шиберная DN.ru GVKN1331E-2W-Fb-S Ду300 Ру16 двусторонняя, межфланцевая, шпиндель - невыдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - EPDM, управление - штурвал

Эскиз задвижек шиберных DN.ru GVKN1331E-2W-Fb-S Ду300 Ру16

Спецификация материалов задвижек шиберных DN.ru GVKN1331E-2W-Fb-S Ду300 Ру16

№ п/п	Наименование детали	Материал
1	Корпус	чугун GGG40
2	Уплотнение	EPDM
3	Уплотнение	EPDM
4	Уплотнение U-образного профиля	сталь А3
5	Шибер (нож)	сталь 304
6	Набивка	PTFE
7	Шпилька	сталь А3
8	Винт	сталь А3
9	Кожух	сталь WCB
10	Гайка	сталь А3
11	Винт	сталь А3
12	Гайка	чугун QT500
13	Стойка	сталь А3
14	Шток	сталь 2Cr13
15	Штурвал	чугун QT500
16	Гайка	сталь А3

Эскиз материалов задвижек шиберных DN.ru GVKN1331E-2W-Fb-S Ду300 Ру16

Паспорта и сертификаты

Паспорт на задвижку шиберную DN.ru GVKN1331E-2W-Fb-S Ду50-300 Ру16 чугунную, межфланцевую со штурвалом

Декларация о соответствии на задвижки шиберные DN.ru

Сертификат соответствия в части сейсмостойкости на арматуру промышленную трубопроводную DN.ru

Сертификат соответствия в области пожарной безопасности на арматуру промышленную трубопроводную DN.ru

График сравнения цен аналогичных задвижек*. При клике на точку графика получите развернутую информацию.

*Задвижки подобраны по следующим параметрам: Ду300, Ру16, тип задвижки - Шиберная, тип присоединения - межфланцевый, тип управления - ручной, наличие телескопического штока - , длина телескопического штока min - мм, max - мм, наличие колонки управления - , длина колонки управления - мм

Задвижки по выборке: Ду300, Ру16, тип задвижки - шиберная, тип присоединения - межфланцевый, тип управления - ручной
