Задвижка шиберная DN.ru GVKR1331N-2W-Fb-2P Ду80 Ру10 межфланцевая, с выдвижным шпинделем, корпус - чугун GGG-40, уплотнение - NBR, с пневмоприводом, WENZ, пневмораспределителем 4V210-08 220В, индукц.датчиками LJ12A3-4-J/EZ 220В и воздуш. фильтром AFC2000

Описание

Производитель: DN.ru, Россия

Тип задвижки: Шиберная

Серия: GVKR1331N-2W-Fb-2P

Диаметр: 80 мм

Строительная длина: 51 мм

Температура: 110 °C

Тип присоединения: межфланцевый

Класс материала корпуса: чугун

Управление: С пневмоприводом

Напряжение питания220 В

Конструкция шпинделя: выдвижной

Уплотнение: NBR

Артикул: D040-09003

Доставим в город Москва:

В наличии:

59 502 ₽ $ €

до 2024-12-27

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Задвижка шиберная предназначена для установки на трубопроводе в качестве запорного устройства и регулирования потока рабочей среды в системах водоснабжения (кроме систем питьевого водопровода) и химической промышленности.

Пневмораспределители используются для управления в пневмосистемах, имеющих стыковочную поверхность NAMUR, для установки распределителей через сквозные отверстия в корпусе. Электромагнитное управление, осуществляется при помощи катушек напряжения 12-AC, 12-DC, 24-AC, 24-DC, 110-AC, 220-AC. В зависимости от модели, распределители имеют одностороннее или двухстороннее управление. Пневмораспределители с электромагнитным управлением имеют широкую линейку моделей и включают в себя распространенные виды переключения для трех (3/2) и пяти (5/2 и 5/3) линейных пневмораспределителей. Предназначены для использования с шиберными задвижками с пневмоцилиндром. Так же применение возможно на другой арматуре с пневмоприводом.

Индукционный датчик – это датчик бесконтактного типа, предназначенный для контроля положения объектов из металлов. К другим материалам не чувствителен. Индукционные датчики успешно и широко используются для решения многих задач автоматизации процессов в производстве. Изготавливаются с нормально разомкнутыми и нормально замкнутыми контактами, но есть варианты и с обеими типами контакта одновременно. Работают за счет изменении параметров магнитного поля, создаваемого катушкой индуктивности внутри датчика.

Блок подготовки воздуха предназначен для очистки сжатого воздуха от капельной влаги и твердых частиц, удаления конденсата, автоматического поддержания величины давления на заданном уровне, подвода смазочного материала из резервуара в поток сжатого воздуха к элементам пневмосистемы.

Технические характеристики задвижек шиберных DN.ru GVKR1331N-2W-Fb-2P Ду80 Ру10 межфланцевых, с выдвижным шпинделем, корпус - чугун GGG-40, уплотнение - NBR, с пневмоприводом, WENZ, пневмораспределителем 4V210-08 220В, индукц.датчиками LJ12A3-4-J/EZ 220В и воздуш. фильтром AFC2000:

Наименование	Значение
Давление номинальное PN, бар	10
Тип присоединения	межфланцевый
Среда	вода
Тип управления	пневмопривод
Применение	водоснабжение, теплоснабжение, промышленность
Тип задвижки	Шиберная
Температура рабочей среды, °С	от -30 до +110
Страна производитель	Россия

Задвижки шиберные DN.ru GVKR1331N-2W-Fb-2P Ду80 Ру10 межфланцевые, с выдвижным шпинделем, корпус - чугун GGG-40, уплотнение - NBR, с пневмоприводом, WENZ, пневмораспределителем 4V210-08 220В, индукц.датчиками LJ12A3-4-J/EZ 220В и воздуш. фильтром AFC2000

Габариты и размеры задвижек шиберных DN.ru GVKR1331N-2W-Fb-2P Ду80 Ру10 межфланцевых, с выдвижным шпинделем, корпус - чугун GGG-40, уплотнение - NBR, с пневмоприводом, WENZ, пневмораспределителем 4V210-08 220В, индукц.датчиками LJ12A3-4-J/EZ 220В и воздуш. фильтром AFC2000:

Типоразмер	Ду80
DN, мм	80
L, мм	51
D, мм	200
D1, мм	160
D2, мм	132
D0, мм	100
H1, мм	558
G, дюйм	1/2″
N - Th	8 – М16
T, мм	12
Ød, мм	18
⬤, мм	2
〇, мм	6
A, мм	162
C, мм	139
B, мм	88

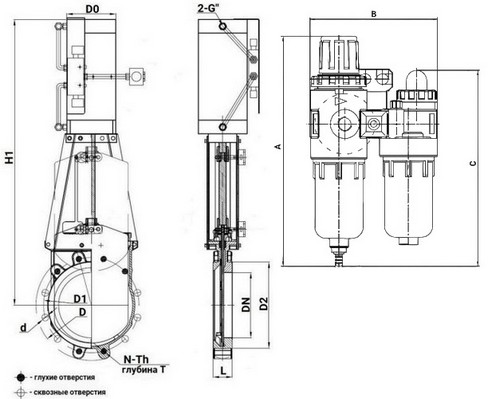

Эскиз габаритов и размеров задвижек шиберных DN.ru GVKR1331N-2W-Fb-2P Ду80 Ру10 межфланцевых, с выдвижным шпинделем, корпус - чугун GGG-40, уплотнение - NBR, с пневмоприводом, WENZ, пневмораспределителем 4V210-08 220В, индукц.датчиками LJ12A3-4-J/EZ 220В и воздуш. фильтром AFC2000

Таблица деталей и материалов задвижек шиберных DN.ru GVKR1331N-2W-Fb-2P Ду80 Ру10 межфланцевых, с выдвижным шпинделем, корпус - чугун GGG-40, уплотнение - NBR, с пневмоприводом, WENZ, пневмораспределителем 4V210-08 220В, индукц.датчиками LJ12A3-4-J/EZ 220В и воздуш. фильтром AFC2000:

№ п/п	Детали	Материал
1	Корпус	чугун GGG40
2	Уплотнительное кольцо	NBR
3	Шибер	нержавеющая сталь SS304
4	Уплотнение направляющей	PTFE
5	Набивка	PTFE
6	Сальниковая набивка	сталь WCB
7	Штифт	сталь 45
8	Патрон	сталь WCB
9	Шток	сталь 2Cr13
10	Стойка	сталь Q235
11	Переключатель	-
12	Пневмоцилиндр	-
13	Соленоидный клапан	-
14	Фильтр	-

Эскиз деталей и материалов задвижек шиберных DN.ru GVKR1331N-2W-Fb-2P Ду80 Ру10 межфланцевых, с выдвижным шпинделем, корпус - чугун GGG-40, уплотнение - NBR, с пневмоприводом, WENZ, пневмораспределителем 4V210-08 220В, индукц.датчиками LJ12A3-4-J/EZ 220В и воздуш. фильтром AFC2000

Технические параметры пневмоцилиндров SC

Наименование	Значение
Модель	SC
Конструкция	двойного действия
Рабочая среда	сжатый воздух
Класс загрязненности	6 по ГОСТ 17433-80
Демпфирование	регулируемое
Рабочий диапазон давления, бар	1-9
Диапазон рабочих температур, °С	от -5 до +70

Габариты и размеры пневмоцилиндров SC

Модель	SC 100x100
A, мм	112
A1, мм	125
A2, мм	70
A3, мм	50
A4, мм	104
h3, мм	10
h4, мм	10
N-M, мм	4-М8
n-d, мм	2-Ø8.2
B, мм	112
B1, мм	75±0.5
B2, мм	32±0.5
C, мм	33
D, мм	Ø100
E, мм	21
F, мм	6.2±0.1
S, мм	100±1
H, мм	126
H1, мм	34±1
H2, мм	12±0.5
H3, мм	24.5±1
d1, мм	10.2

Эскиз габаритов и размеров пневмоцилиндров SC

Технические параметры пневмораспределителя DN.RU 4V210-08

Наименование	Значение
Тип пневмораспределителя	золотниковый
Модель пневмораспределителя	4V210-08
Рабочее давление, бар	1.5 ÷ 1.8
Частота срабатывания, цикл/сек	5

Пневмораспределитель DN.RU 4V210-08

Технические параметры индукционных датчиков LJ12A3-4

Наименование	Значение
Конструкция	цилиндрическая
Тип датчика	индукционный
Ток, мА	400
Дистанция срабатывания, мм	4
Индикация срабатывания	есть
Степень защиты, IP	67

Индукционные датчики LJ12A3-4

Технические параметры блока подготовки воздуха Dn.ru AFC2000

Наименование	Значение
Рабочее давление, бар	8
Регулируемый диапазон давления, бар	0.5 ÷ 9
Размер фильтруемых частиц, мкм	40 мкм
Вес, кг	0.395
