Задвижка шиберная DN.ru GVKR1331N-2W-Fb-2P Ду80 Ру10 двусторонняя, межфланцевая, шпиндель - выдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - NBR, с пневмоприводом, WENZ

Описание

Производитель: DN.ru, Россия

Тип задвижки: Шиберная

Серия: GVKR

Диаметр: 80 мм

Строительная длина: 51 мм

Температура: 110 °C

Тип присоединения: межфланцевый

Класс материала корпуса: чугун

Управление: С пневмоприводом

Конструкция шпинделя: выдвижной

Уплотнение: NBR

Артикул: D040-07839

Доставим в город Москва:

В наличии:

50 340 ₽ $ €

до 2024-12-21

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Задвижка шиберная предназначена для установки на трубопроводе в качестве запорного устройства и регулирования потока рабочей среды в системах водоснабжения (кроме систем питьевого водопровода) и химической промышленности.

Принцип работы шиберной задвижки заключается в перемещении шибера (ножа) перпендикулярно потоку среды. При полном перекрытии диаметра условного прохода трубопровода происходит остановка потока, при частичном — регулировка.

Принцип работы пневмопривода основан на перемещении встроенного поршня за счет сжатого воздуха, который поступает в систему с компрессора или резервуара.

Основные технические характеристики задвижек шиберных DN.ru GVKR1331N-2W-Fb-2P Ду80 Ру10 управление - пневмопривод

Параметры	Значения
Бренд	DN.ru
Номинальный диаметр DN, мм	80
Номинальное давление PN, бар	10
Температура рабочей среды, °C	от -30 до 110
Рабочая среда	вода, вода техническая
Класс герметичности	A
Тип управления	пневмопривод
Присоединение к трубопроводу	межфланцевое
Материал	Высокопрочный чугун GGG 40.3
Применение	теплоснабжение, промышленность, Системы водоотведения
Срок службы, лет	15
Страна производитель	Китай

Задвижки шиберные DN.ru GVKR1331N-2W-Fb-2P Ду80 Ру10 WENZ межфланцевые, с выдвижным шпинделем, корпус - чугун GGG40, шибер - нержавеющая сталь SS304, уплотнение - NBR, с пневмоприводом

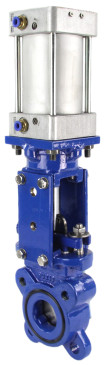

Фото задвижек шиберных DN.ru GVKR1331N-2W-Fb-2P Ду80 Ру10 управление - пневмопривод

Габаритные и установочные размеры задвижек шиберных DN.ru GVKR1331N-2W-Fb-2P Ду80 Ру10 управление - пневмопривод

Модель

Размер в мм

●

N-Th

Ду80 Ру10

200

160

132

100

558

8-М16

1/2″

Эскиз размеров задвижек шиберных DN.ru GVKR1331N-2W-Fb-2P Ду80 Ру10 управление - пневмопривод

Материалы задвижек шиберных DN.ru GVKR1331N-2W-Fb-2P Ду80 Ру10 управление - пневмопривод

№	Наименование детали	Материал
1	Корпус	чугун GGG40
2	Уплотнительное кольцо	NBR
3	Шибер	нержавеющая сталь SS304
4	Уплотнение направляющей	PTFE
5	Набивка	PTFE
6	Сальниковая набивка	сталь WCB
7	Штифт	сталь 45
8	Патрон	сталь WCB
9	Шток	сталь 2Cr13
10	Стойка	сталь Q235
11	Переключатель	-
12	Пневмоцилиндр	-
13	Соленоидный клапан	-
14	Фильтр	-

Эскиз материалов задвижек шиберных DN.ru GVKR1331N-2W-Fb-2P Ду80 Ру10 управление - пневмопривод

Основные технические характеристики пневмоцилиндров SC 100x100

DN задвижки	DN80
модель пневмоцилиндра	SC 100x100
Основные характеристики пневмоцилиндров
	SC 100x100
Тип действия	двойного действия
Рабочая среда	сжатый воздух: класс загрязненности 6 по ГОСТ 17433-80; при температуре окружающего воздуха от +5°C до +50°C точка росы на 10°C ниже, чем температура окружающей среды; при температуре ниже +5°C точка росы на 5°C ниже, чем температура окружающей среды.
Тип крепления	FA FB CA CB LB YB
Демпфирование	регулируемое
Рабочий диапазон давления, бар	1-9
Максимально допустимое давление, бар	13,5
Диапазон рабочих температур, °С	-5 ÷ 70
Диапазон скоростей, мм/с	50 - 800
Диаметр поршня, мм	100
Ход штока, мм	100
