Задвижка шиберная предназначена для установки на трубопроводе в качестве запорного устройства и регулирования потока рабочей среды в системах водоснабжения (кроме систем питьевого водопровода) и химической промышленности. Пневмораспределители используются для управления в пневмосистемах, имеющих стыковочную поверхность NAMUR, для установки распределителей через сквозные отверстия в корпусе. Электромагнитное управление, осуществляется при помощи катушек напряжения 12-AC, 12-DC, 24-AC, 24-DC, 110-AC, 220-AC. В зависимости от модели, распределители имеют одностороннее или двухстороннее управление. Пневмораспределители с электромагнитным управлением имеют широкую линейку моделей и включают в себя распространенные виды переключения для трех (3/2) и пяти (5/2 и 5/3) линейных пневмораспределителей. Предназначены для использования с шиберными задвижками с пневмоцилиндром. Так же применение возможно на другой арматуре с пневмоприводом. Индукционный датчик – это датчик бесконтактного типа, предназначенный для контроля положения объектов из металлов. К другим материалам не чувствителен. Индукционные датчики успешно и широко используются для решения многих задач автоматизации процессов в производстве. Изготавливаются с нормально разомкнутыми и нормально замкнутыми контактами, но есть варианты и с обеими типами контакта одновременно. Работают за счет изменении параметров магнитного поля, создаваемого катушкой индуктивности внутри датчика. |
Технические характеристики задвижек шиберных DN.ru GVKR1331N-2W-Fb-2P Ду80 Ру10 межфланцевых, с выдвижным шпинделем, корпус - чугун GGG-40, уплотнение - NBR, с пневмоприводом, WENZ, пневмораспределителем 4V210-08 24В и индукционными датчиками LJ12A3-4-J/EZ 24В:
| Наименование |
Значение |
| Давление номинальное PN, бар |
10 |
| Тип присоединения |
межфланцевый |
| Среда |
вода |
| Тип управления |
пневмопривод |
| Применение |
водоснабжение, теплоснабжение, промышленность |
| Тип задвижки |
Шиберная |
| Температура рабочей среды, °С |
от -30 до +110 |
| Страна производитель |
Россия |
|

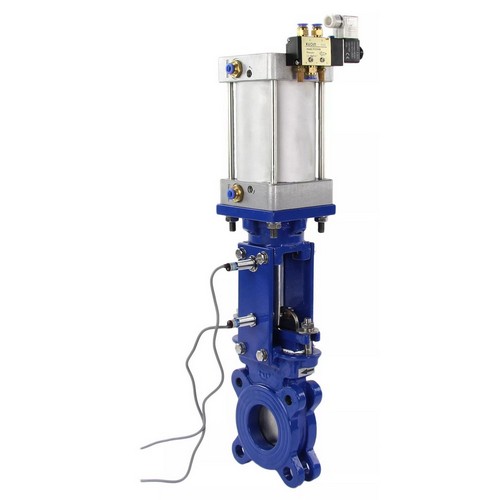

Задвижки шиберные DN.ru GVKR1331N-2W-Fb-2P Ду80 Ру10 межфланцевые, с выдвижным шпинделем, корпус - чугун GGG-40, уплотнение - NBR, с пневмоприводом, WENZ, пневмораспределителем 4V210-08 24В и индукционными датчиками LJ12A3-4-J/EZ 24В
|
Габариты и размеры задвижек шиберных DN.ru GVKR1331N-2W-Fb-2P Ду80 Ру10 межфланцевых, с выдвижным шпинделем, корпус - чугун GGG-40, уплотнение - NBR, с пневмоприводом, WENZ, пневмораспределителем 4V210-08 24В и индукционными датчиками LJ12A3-4-J/EZ 24В:
| Типоразмер |
Ду80 |
| DN, мм |
80 |
| L, мм |
51 |
| D, мм |
200 |
| D1, мм |
160 |
| D2, мм |
132 |
| D0, мм |
100 |
| H1, мм |
558 |
| G, дюйм |
1/2″ |
| N - Th |
8 – М16 |
| T, мм |
12 |
| Ød, мм |
18 |
| ⬤, мм |
2 |
| 〇, мм |
6 |
|
Эскиз габаритов и размеров задвижек шиберных DN.ru GVKR1331N-2W-Fb-2P Ду80 Ру10 межфланцевых, с выдвижным шпинделем, корпус - чугун GGG-40, уплотнение - NBR, с пневмоприводом, WENZ, пневмораспределителем 4V210-08 24В и индукционными датчиками LJ12A3-4-J/EZ 24В |
Таблица деталей и материалов задвижек шиберных DN.ru GVKR1331N-2W-Fb-2P Ду80 Ру10 межфланцевых, с выдвижным шпинделем, корпус - чугун GGG-40, уплотнение - NBR, с пневмоприводом, WENZ, пневмораспределителем 4V210-08 24В и индукционными датчиками LJ12A3-4-J/EZ 24В:
| № п/п |
Детали |
Материал |
| 1 |
Корпус |
чугун GGG40 |
| 2 |
Уплотнительное кольцо |
NBR |
| 3 |
Шибер |
нержавеющая сталь SS304 |
| 4 |
Уплотнение направляющей |
PTFE |
| 5 |
Набивка |
PTFE |
| 6 |
Сальниковая набивка |
сталь WCB |
| 7 |
Штифт |
сталь 45 |
| 8 |
Патрон |
сталь WCB |
| 9 |
Шток |
сталь 2Cr13 |
| 10 |
Стойка |
сталь Q235 |
| 11 |
Переключатель |
- |
| 12 |
Пневмоцилиндр |
- |
| 13 |
Соленоидный клапан |
- |
| 14 |
Фильтр |
- |
|
Эскиз деталей и материалов задвижек шиберных DN.ru GVKR1331N-2W-Fb-2P Ду80 Ру10 межфланцевых, с выдвижным шпинделем, корпус - чугун GGG-40, уплотнение - NBR, с пневмоприводом, WENZ, пневмораспределителем 4V210-08 24В и индукционными датчиками LJ12A3-4-J/EZ 24В |
Технические параметры пневмоцилиндров SC
| Наименование |
Значение |
| Модель |
SC |
| Конструкция |
двойного действия |
| Рабочая среда |
сжатый воздух |
| Класс загрязненности |
6 по ГОСТ 17433-80 |
| Демпфирование |
регулируемое |
| Рабочий диапазон давления, бар |
1-9 |
| Диапазон рабочих температур, °С |
от -5 до +70 |
Габариты и размеры пневмоцилиндров SC
| Модель |
SC 100x100 |
| A, мм |
112 |
| A1, мм |
125 |
| A2, мм |
70 |
| A3, мм |
50 |
| A4, мм |
104 |
| h3, мм |
10 |
| h4, мм |
10 |
| N-M, мм |
4-М8 |
| n-d, мм |
2-Ø8.2 |
| B, мм |
112 |
| B1, мм |
75±0.5 |
| B2, мм |
32±0.5 |
| C, мм |
33 |
| D, мм |
Ø100 |
| E, мм |
21 |
| F, мм |
6.2±0.1 |
| S, мм |
100±1 |
| H, мм |
126 |
| H1, мм |
34±1 |
| H2, мм |
12±0.5 |
| H3, мм |
24.5±1 |
| d1, мм |
10.2 |
|
Эскиз габаритов и размеров пневмоцилиндров SC |
Технические параметры пневмораспределителя DN.RU 4V210-08
| Наименование |
Значение |
| Тип пневмораспределителя |
золотниковый |
| Модель пневмораспределителя |
4V210-08 |
| Рабочее давление, бар |
1.5 ÷ 1.8 |
| Частота срабатывания, цикл/сек |
5 |
Пневмораспределитель DN.RU 4V210-08 |
Технические параметры индукционных датчиков LJ12A3-4
| Наименование |
Значение |
| Конструкция |
цилиндрическая |
| Тип датчика |
индукционный |
| Ток, мА |
400 |
| Дистанция срабатывания, мм |
4 |
| Индикация срабатывания |
есть |
| Степень защиты, IP |
67 |
Индукционные датчики LJ12A3-4 |
|
| |
