Задвижка клиновая 30с964нж DN.ru GVWR3434M-2W-F-ОСТ Ду300 Ру25 фланцевая, корпус - углеродистая сталь WCB, материал клина - углеродистая сталь WCB, уплотнение - металл, с ОСТ-фланцем, круглым штоком, под электропривод GAIR

Name: Задвижка клиновая 30с964нж DN.ru GVWR3434M-2W-F-ОСТ Ду300 Ру25 фланцевая, корпус - углеродистая сталь WCB, материал клина - углеродистая сталь WCB, уплотнение - металл, с ОСТ-фланцем, круглым штоком, под электропривод GAIR
Brand: DN.ru
Price: 219033 RUB
Availability: InStock

Внешний вид товара, размеры, количество и параметры монтажных элементов зависят от выбранных характеристик конкретного товара и могут отличаться от изображения на сайте.

Модификация

О товаре

Код: D040-07881

Производитель: DN.ru, Россия

Тип задвижки: Клиновая

Серия: GVWR

Таблица фигур: 30с964нж

Диаметр условный: Ду300 мм

Давление условное: 25 бар

Строительная длина: 500.00 мм

Температура рабочей среды, max: 425 ℃

Тип присоединения: фланцевый

Класс материала корпуса: сталь

Конструкция шпинделя: выдвижной

Клин: необрезиненный

Уплотнение: Металл

Тип управления: голый шток

Все характеристики

Арт. D040-07881

Низкая цена

219 033 на 2025-12-31

₽ $ €

Запросить остатки

Доставка в город Москва

Гарантия 12 месяцев

Возможна отсрочка до 90 дней

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Все размеры:

Ду300 219 033₽

Для монтажа

шт. необходимо

x Прокладка ПОН-Б Ду300 Ру25 исп. А фл. ГОСТ 15180-86 - 207 ₽

x Болт стальной М27х110 ГОСТ 7798-70 - 263 ₽

x Гайка стальная М27 (0,175 кг/шт) шестигранная весовая DIN 934 (5915/5927) - 387 ₽

x Фланец плоский Россия Ду300 Ру25 корпус - сталь 20, тип 01, ряд 1, исполнение В, ГОСТ 33259-2015 - 9 595 ₽

Итого за комплект

40 385 ₽

Характеристики

Паспорта и сертификаты

Аналоги

Доставка

Характеристики

Задвижка клиновая предназначена для установки на трубопроводе в качестве запорного устройства в системах водоснабжения и химической промышленности.
Клин, соединенный со шпинделем, опускается или поднимается в зависимости от направления вращения штурвала, закрывая или открывая проходное сечение корпуса задвижки.

Технические параметры задвижки клиновой DN.ru 30с964нж GAIR GVWR3434M-2W-F-ОСТ Ру25 под электропривод Ду300:

Тип задвижки - Клиновая
Диаметр номинальный DN - 300 мм
Давление условное PN - 25 бар
Таблица фигур - 30с964нж
Строительная длина - 500 мм
Конструкция шпинделя - выдвижной
Клин - необрезиненный
Управление - голый шток
Тип управления - голый шток
Тип присоединения - фланцевый
Способ монтажа - горизонтальный/вертикальный
Крутящий момент - 400 Нм
Температура рабочей среды - от -40℃ до 425℃
Класс герметичности по ГОСТ 9544-2015 - "A"
Класс материала корпуса - сталь
Материал корпуса - углеродистая сталь
Материал запорного органа (клина) - углеродистая сталь
Тип уплотнения - Металл
Тип присоединения по ОСТ - В
Шток - выдвижной
Размер штока - 200x200 мм
Количество болтовых отверстий на одном фланце - 16 шт
Диаметр болтовых отверстий на одном фланце - 30 мм
Страна производитель - Россия
Среда - вода, пар, нефтепродукты, газообразные среды
Применение - водоснабжение, теплоснабжение
Срок службы - 10 лет
Вес - 270 кг

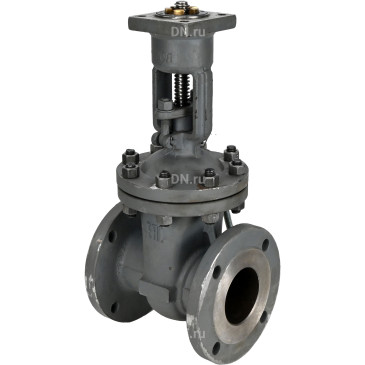

Задвижка клиновая DN.ru 30с964нж GAIR GVWR3434M-2W-F-ОСТ Ру25 под электропривод Ду300

Весогабаритные параметры задвижки клиновой DN.ru 30с964нж GAIR GVWR3434M-2W-F-ОСТ Ру25 под электропривод Ду300:

L - 500 мм
D - 485 мм
D1 - 430 мм
D2 - 390 мм
b - 40 мм
f - 4 мм

Задвижка клиновая 30с964нж DN.ru GVWR3434M-2W-F-ОСТ Ду300 Ру25 фланцевая, корпус - углеродистая сталь WCB, материал клина - углеродистая сталь WCB, уплотнение - металл, с ОСТ-фланцем, круглым штоком, под электропривод GAIR

Эскиз задвижки клиновой DN.ru 30с964нж GAIR GVWR3434M-2W-F-ОСТ Ру25 под электропривод Ду300

Посадочные размеры под электропривод для задвижки DN.ru 30с964нж Ду300:

Присоединение по ОСТ - Тип В
n - 22 мм
HxH - 200x200 мм
D - 155 мм
D1 - 220 мм
d - 70 мм
d1 - 84 мм
h - 20 мм
h1 - 10 мм
c - 6.5 мм
R - 22 мм

Эскиз задвижки клиновой DN.ru 30с964нж GAIR GVWR3434M-2W-F-ОСТ Ру25 под электропривод Ду300

Материалы деталей задвижки клиновой DN.ru 30с964нж GAIR GVWR3434M-2W-F-ОСТ Ру25 под электропривод Ду300:

№ п/п	Наименование детали	Материал
1	Корпус	сталь WCB+13Cr
2	Клин	сталь WCB+13Cr
3	Шток	сталь 2Cr13
4	Болт	сталь 45
5	Гайка	сталь 35
6	Прокладка	нержавеющая сталь+графит
7	Крышка	сталь WCB
8	Уплотнение шпинделя	гибкий графит
9	Штифт	углеродистая сталь
10	Сальниковая набивка	углеродистая сталь
11	Гайка	сталь 45
12	Болт	сталь 35
13	Скоба	сталь WCB
14	Подшипник	-
15	Манжета	-
16	Гайка штока	латунь
17	Кожух	сталь ASTM A29 1035

Эскиз материалов задвижки клиновой DN.ru 30с964нж GAIR GVWR3434M-2W-F-ОСТ Ру25 под электропривод Ду300
