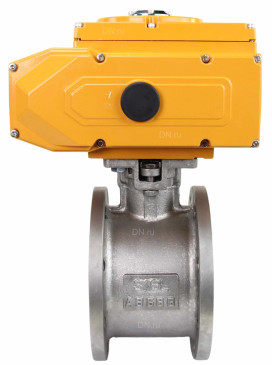

Кран шаровой DN.ru BV3232P-FP-Fb-ISO-H Ду100 Ру16, корпус - сталь 316, уплотнение - PTFE, полнопроходной, межфланцевый с электроприводом DN.ru QT-N-020EM-O1-220VAC-У1

краны шаровые нержавеющие
краны шаровые нержавеющие
кран шаровый нержавеющий
краны из нержавеющей стали
шаровые краны из нержавеющей стали
кран нержавеющий фланцевый
Внешний вид товара, размеры, количество и параметры монтажных элементов зависят от выбранных характеристик конкретного товара и могут отличаться от изображения на сайте.
Модификация
О товаре
Артикул: D160-22209
Бренд: DN.ru, Россия
Серия бренда: КшмФП.316.200
Присоединение: межфланцевое
Класс материала корпуса: нержавеющая сталь
Диаметр условный Ду(Dn), мм: Ду100
Диаметр в дюймах: 4
Давление условное Ру(Pn), бар: 16 бар
Строительная длина, мм: 140
Проход шара: полнопроходной
Рабочая среда крана: вода, воздух, пар, масла, вода техническая, нефть
Тип управления: С электроприводом
Устройство крана: двухходовой
Тип присоединения: межфланцевый
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н13М2
Уплотнение шара: PTFE
Температура: 200 ℃
Применение: теплоснабжение
Класс герметичности: A
Все характеристики
Арт. D160-22209
Низкая цена
97 844 на 2024-12-31
$  ?
Запросить остатки
Доставка в город Москва ?
Гарантия 12 месяцев
Возможна отсрочка до 90 дней
шт
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных
Характеристики
Паспорта и сертификаты
Аналоги
Доставка
Характеристики

Кран шаровый DN.ru BV3232P-FP-Fb-ISO-H Ду100 применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами.

Установка кранов данной серии возможна в системы транспортирующие жидкие и газообразные среды (вода, нефть, масла, пар, воздух, спирты, гликоль и др.), неагрессивные к материалам крана. Использование шаровых кранов в качестве регулирующей арматуры не допускается.

Привод DN.ru QT-N-020EM-O1-220VAC-У1 предназначен для автоматизации процесса управления промышленной арматурой. Все внутренние и внешние детали пневмопривода имеют антикоррозийное покрытие.

Параметры крана шарового DN.ru BV3232P-FP-Fb-ISO-H Ду100 Ру16 с электроприводом QT-N-020EM-O1-220VAC-У1

  • Диаметр номинальный DN - 100 мм
  • Давление номинальное PN - 16 бар
  • Класс герметичности по ГОСТ 9544-2015 - "A"
  • Материал корпуса - Нержавеющая сталь AISI/SS 316/08Х17Н13М2
  • Тип ISO-фланца арматуры - F07, F10
  • Размер вала арматуры (квадрат) - 22х22 мм
  • Материал шара - Нержавеющая сталь 316
  • Тип уплотнения - PTFE
  • Присоединение - межфланцевое
  • Тип устройства крана - двухходовой
  • Проход шара крана - полнопроходной
  • Водоразборный кран - нет
  • Наличие спускника - нет
  • Тип управления - С электроприводом
  • Температура рабочей среды: от -20 до +200 °C
  • Среда - вода, воздух, пар, масла, вода техническая, нефть
  • Страна производитель привода - Китай
  • Область применения - теплоснабжение
  • Вес - 31 кг
  • Страна производитель - Россия
Кран шаровой DN.ru BV3232P-FP-Fb-ISO-H Ду100 Ру16, корпус - сталь 316, уплотнение - PTFE, полнопроходной, межфланцевый с электроприводом DN.ru QT-N-020EM-O1-220VAC-У1

Кран шаровой DN.ru BV3232P-FP-Fb-ISO-H Ду100 Ру16, корпус - сталь 316, уплотнение - PTFE, полнопроходной, межфланцевый с электроприводом DN.ru QT-N-020EM-O1-220VAC-У1

Габаритные и установочные размеры крана шарового DN.ru BV3232P-FP-Fb-ISO-H Ду100 Ру16 с электроприводом QT-N-020EM-O1-220VAC-У1

  • L (строительная длина)- 140 мм
  • H (строительная высота) - 397 мм
  • A - 268 мм
  • N-ØM - 8 x 16 мм
  • D - 215 мм
  • D1 - 180 мм
  • Т - 24 мм
  • F - 3 мм
Кран шаровой DN.ru BV3232P-FP-Fb-ISO-H Ду100 Ру16, корпус - сталь 316, уплотнение - PTFE, полнопроходной, межфланцевый с электроприводом DN.ru QT-N-020EM-O1-220VAC-У1

Эскиз крана шарового DN.ru BV3232P-FP-Fb-ISO-H Ду100 Ру16 с электроприводом QT-N-020EM-O1-220VAC-У1

Материалы деталей крана шарового DN.ru BV3232P-FP-Fb-ISO-H Ду100 Ру16 с электроприводом QT-N-020EM-O1-220VAC-У1

Наименование Материал
1 Корпус Нержавеющая сталь SS316
2 Крышка Нержавеющая сталь SS316
3 Уплотнение шара PTFE
4 Шар Нержавеющая сталь SS316
5 Шток Нержавеющая сталь SS316
6 Уплотнение штока PTFE
7 Уплотнение прокладки PTFE
8 Сальник Нержавеющая сталь SS304
9 Стопорное кольцо Нержавеющая сталь SS304
10 Гайка Нержавеющая сталь SS304
Кран шаровой DN.ru BV3232P-FP-Fb-ISO-H Ду100 Ру16, корпус - сталь 316, уплотнение - PTFE, полнопроходной, межфланцевый с электроприводом DN.ru QT-N-020EM-O1-220VAC-У1

Детальный эскиз крана шарового DN.ru BV3232P-FP-Fb-ISO-H Ду100 Ру16 с электроприводом QT-N-020EM-O1-220VAC-У1

Характеристики электропривода QT-N-020EM-O1-220VAC-У1

  • Тип электропривода - Четвертьоборотный
  • Напряжение питания - 220 В
  • Номинальный потребляемый ток - 0.3А
  • Датчик обратной связи - Концевые выключатели
  • Степень защиты корпуса - IP67
  • Взрывозащита корпуса - нет
  • Страна производитель электропривода - Китай
  • Тип ISO-фланца привода - F10, F12
  • Размер штока, мм - 27х27
Электрическая схема подключения Кран шаровой DN.ru BV3232P-FP-Fb-ISO-H Ду100 Ру16, корпус - сталь 316, уплотнение - PTFE, полнопроходной, межфланцевый с электроприводом DN.ru QT-N-020EM-O1-220VAC-У1

Электрическая схема подключения
электропривода QT-N-020EM-O1-220VAC-У1
