Задвижка шиберная DN.ru GVKR3431M-1W-Fb-2P Ду400 Ру6 WENZ односторонняя, межфланцевая, шпиндель - выдвижной, корпус - сталь WCB, шибер - нержавеющая сталь 304, уплотнение - металл, с пневмоприводом

Задвижка шиберная DN.ru GVKR3431M-1W-Fb-2P Ду400 Ру6 WENZ односторонняя, межфланцевая, шпиндель - выдвижной, корпус - сталь WCB, шибер - нержавеющая сталь 304, уплотнение - металл, с пневмоприводом предназначена для установки на трубопроводе в качестве запорного устройства и регулирования потока рабочей среды в системах водоснабжения (кроме систем питьевого водопровода) и химической промышленности. Принцип работы шиберной задвижки заключается в перемещении шибера (ножа) перпендикулярно потоку среды. При полном перекрытии диаметра условного прохода трубопровода происходит остановка потока, при частичном - регулировка. Принцип работы пневмопривода основан на перемещении встроенного поршня за счет сжатого воздуха, который поступает в систему с компрессора или резервуара.

Технические параметры задвижки шиберной DN.ru GVKR3431M-1W-Fb-2P Ду400 Ру6 WENZ

• Диаметр - 400 мм
• Диаметр в дюймах - 16″
• Давление номинальное - 6 бар
• Давление номинальное фланцев - 10 бар
• Материал корпуса - углеродистая сталь
• Материал запорного органа - нержавеющая сталь
• Уплотнение - Металл
• Тип присоединения - межфланцевый
• Температура рабочей среды минимальная - от -30 °C
• Температура рабочей среды максимальная - до 400 °C
• Тип задвижки - Шиберная
• Тип запорного органа - Шиберный
• Тип управления - пневмопривод
• Управление - С пневмоприводом
• Тип пневмопривода - двойного действия
• Направление потока - одностороннего действия
• Конструкция шпинделя - выдвижной
• Класс герметичности - B
• Климатическое исполнение - УХЛ4
• Строительная длина - 89 мм
• Диаметр болтовых отверстий на одном фланце - 24 мм
• Количество болтовых отверстий на одном фланце - 16 шт
• Наличие телескопического штока - нет
• Наличие колонки управления - нет
• Среда - вода, кислоты, вязкие среды, сточные воды, порошковые и кристаллизованные среды, пульпа
• Применение - Системы водоочистки и канализации, инженерные сети
• Цвет - синий
• Серия - GVKR
• Бренд - DN.ru
• Страна производитель - Россия
• Срок службы - 15 лет
• Гарантия - 12 мес.
• Вес - 129 кг

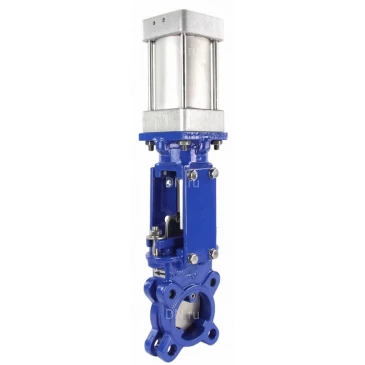

Изображение задвижки шиберной DN.ru GVKR3431M-1W-Fb-2P Ду400 Ру6 WENZ

Габаритные и установочные размеры задвижки шиберной DN.ru GVKR3431M-1W-Fb-2P Ду400 Ру6 WENZ

• DN - 400 мм
• L - 89 мм
• D - 565 мм
• D1 - 515 мм
• D2 - 480 мм
• D0 - 200 мм
• H1 - 1528 мм
• T - 20 мм
• Ød - 27 мм
• N-Th - 16-М24
• G - 1/2″
• ● - 10 шт
• ⊕ - 6 шт

Эскиз габаритов задвижки шиберной DN.ru GVKR3431M-1W-Fb-2P Ду400 Ру6 WENZ

Материалы деталей задвижки шиберной DN.ru GVKR3431M-1W-Fb-2P Ду400 Ру6 WENZ

Материалы деталей задвижки шиберной DN.ru GVKR3431M-1W-Fb-2P Ду400 Ру6 WENZ

Технические параметры пневмоцилиндра SC 250x430

• Модель пневмоцилиндра - SC 250x430
• Тип действия - двойного действия
• Рабочая среда - сжатый воздух
• Класс загрязненности - 6 по ГОСТ 17433-80
• Тип крепления - FA FB CA CB LB YB
• Демпфирование - регулируемое
• Рабочий диапазон давления - от 1 до 9 бар
• Максимально допустимое давление - 13,5 бар
• Диапазон рабочих температур - от -5 до +70 °С
• Диапазон скоростей - от 20 до 300 мм/с
• Диаметр поршня - 250 мм
• Ход штока - 430 мм
