Задвижки шиберные DN.ru GVKR3431M-1W-Fb-2P Ду100 Ру16 односторонние, межфланцевые, шпиндель - выдвижной, корпус - сталь WCB, шибер - нержавеющая сталь 304, уплотнение - металл, WENZ, с пневмоприводом и пневмораспределителем 4V210-08 24В KUOIN

Сортировать по:
актуальности
Поделиться ссылкой на подборку

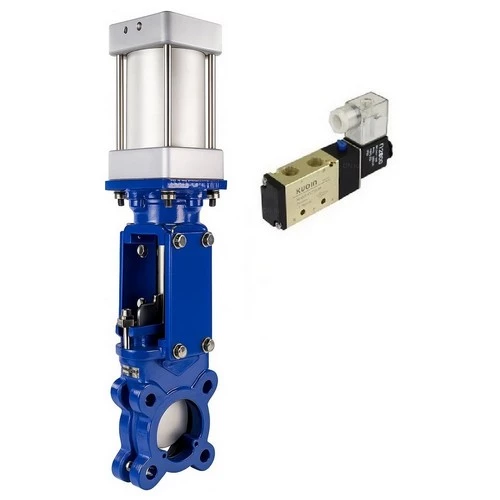

Задвижка шиберная DN.ru GVKR3431M-1W-Fb-2P Ду100 Ру16 односторонняя, межфланцевая, шпиндель - выдвижной, корпус - сталь WCB, шибер - нержавеющая сталь 304, уплотнение - металл, WENZ, с пневмоприводом и пневмораспределителем 4V210-08 24В KUOIN
Задвижка шиберная DN.ru GVKR3431M-1W-Fb-2P Ду100 Ру16 односторонняя, межфланцевая, шпиндель - выдвижной, корпус - сталь WCB, шибер - нержавеющая сталь 304, уплотнение - металл, WENZ, с пневмоприводом и пневмораспределителем 4V210-08 24В KUOIN
Артикул: D040-10255
Производитель: DN.ru, Россия
Тип задвижки: Шиберная
Серия: GVKR
Диаметр: 100 мм
Строительная длина: 51 мм
Температура: 400 °C
Тип присоединения: межфланцевый
Класс материала корпуса: сталь
Управление: С пневмоприводом
Напряжение питания: 24В
Конструкция шпинделя: выдвижной
Уплотнение: металл
на 2025-11-16
76 729,24
  • $
  • €

Задвижка шиберная предназначена для установки на трубопроводе в качестве запорного устройства и регулирования потока рабочей среды в системах водоснабжения (кроме систем питьевого водопровода) и химической промышленности. Принцип работы шиберной задвижки заключается в перемещении шибера (ножа) перпендикулярно потоку среды. При полном перекрытии диаметра условного прохода трубопровода происходит остановка потока, при частичном — регулировка. Принцип работы пневмопривода основан на перемещении встроенного поршня за счет сжатого воздуха, который поступает в систему с компрессора или резервуара.

Пневмораспределитель служит для изменения направления, пуска, остановки потоков сжатого воздуха в пневматической системе в зависимости от внешнего управляющего воздействия.

Технические характеристики задвижек шиберных DN.ru GVKR3431M-1W-Fb-2P Ду100 Ру16 односторонних, межфланцевых, WENZ, с пневмоприводом и пневмораспределителем 4V210-08 24В KUOIN:

Наименование Значение
Давление номинальное PN, бар 16
Тип присоединения межфланцевый
Среда вода, вода техническая
Тип управления пневмопривод
Применение водоснабжение, теплоснабжение, промышленность
Тип задвижки Шиберная
Температура рабочей среды, °С от -30 до +400
Страна производитель Россия
Задвижки шиберные DN.ru GVKR3431M-1W-Fb-2P Ду100 Ру16 односторонние, межфланцевые, шпиндель - выдвижной, корпус - сталь WCB, шибер - нержавеющая сталь 304, уплотнение - металл, WENZ, с пневмоприводом и пневмораспределителем 4V210-08 24В KUOIN

Задвижки шиберные DN.ru GVKR3431M-1W-Fb-2P Ду100 Ру16 односторонние, межфланцевые, шпиндель - выдвижной, корпус - сталь WCB, шибер - нержавеющая сталь 304, уплотнение - металл, WENZ, с пневмоприводом и пневмораспределителем 4V210-08 24В KUOIN

Габариты и размеры задвижек шиберных DN.ru GVKR3431M-1W-Fb-2P Ду100 Ру16 односторонних, межфланцевых, WENZ, с пневмоприводом и пневмораспределителем 4V210-08 24В KUOIN:

Модель DN, мм L, мм D, мм D1, мм D2, мм D0, мм H1, мм G, дюйм N-Th T, мм Ød, мм ⬤ ⊕
Ду100 100 51 220 180 156 100 600 1/2″ 8-М16 12 18 4 4
Задвижки шиберные DN.ru GVKR3431M-1W-Fb-2P Ду100 Ру16 односторонние, межфланцевые, шпиндель - выдвижной, корпус - сталь WCB, шибер - нержавеющая сталь 304, уплотнение - металл, WENZ, с пневмоприводом и пневмораспределителем 4V210-08 24В KUOIN

Эскиз габаритов и размеров задвижек шиберных DN.ru GVKR3431M-1W-Fb-2P Ду100 Ру16 односторонних, межфланцевых, WENZ, с пневмоприводом и пневмораспределителем 4V210-08 24В KUOIN

Таблица деталей и материалов задвижек шиберных DN.ru GVKR3431M-1W-Fb-2P Ду100 Ру16 односторонних, межфланцевых, WENZ, с пневмоприводом и пневмораспределителем 4V210-08 24В KUOIN:

№ Наименование детали Материал
1 Корпус углеродистая сталь WCB (аналог 25Л)
2 Шибер нержавеющая сталь AISI 304 (аналог 08Х18Н10)
3 Уплотнение направляющей PTFE
4 Набивка PTFE
5 Сальниковая набивка углеродистая сталь WCB (аналог 25Л)
6 Стойка сталь Q235 (аналог Cт3)
7 Штифт сталь 45
8 Патрон углеродистая сталь WCB (аналог 25Л)
9 Шток сталь 45+Cr
10 Переключатель -
11 Головная часть стойки чугун GGG40 (аналог ВЧ40)
12 Пневмоцилиндр -
13 Соленоидный клапан -
14 Фильтр -
15 Клин углеродистая сталь WCB (аналог 25Л)
Задвижки шиберные DN.ru GVKR3431M-1W-Fb-2P Ду100 Ру16 односторонние, межфланцевые, шпиндель - выдвижной, корпус - сталь WCB, шибер - нержавеющая сталь 304, уплотнение - металл, WENZ, с пневмоприводом и пневмораспределителем 4V210-08 24В KUOIN

Эскиз деталей и материалов задвижек шиберных DN.ru GVKR3431M-1W-Fb-2P Ду100 Ру16 односторонних, межфланцевых, WENZ, с пневмоприводом и пневмораспределителем 4V210-08 24В KUOIN

Технические параметры пневмоцилиндров SC

Наименование Значение
Модель SC
Конструкция двойного действия
Рабочая среда сжатый воздух
Класс загрязненности 6 по ГОСТ 17433-80
Демпфирование регулируемое
Рабочий диапазон давления, бар 1-9
Диапазон рабочих температур, °С от -5 до +70

Габариты и размеры пневмоцилиндров SC

Модель SC100x120
A, мм 112
A1, мм 125
A2, мм 70
A3, мм 50
A4, мм 104
h3, мм 10
h4, мм 10
N-M 4-М8
n-d 2-Ø8.2
B, мм 112
B1, мм 75±0.5
B2, мм 36±0.5
C, мм 33
D, мм Ø100
E, мм 21
F, мм 6.2±0.1
S, мм 120±1
H, мм 146
H1, мм 28±1
H2, мм 12±0.5
H3, мм 24.5±1
d1, мм 10.2
Задвижки шиберные DN.ru GVKR3431M-1W-Fb-2P Ду100 Ру16 односторонние, межфланцевые, шпиндель - выдвижной, корпус - сталь WCB, шибер - нержавеющая сталь 304, уплотнение - металл, WENZ, с пневмоприводом и пневмораспределителем 4V210-08 24В KUOIN

Эскиз габаритов и размеров пневмоцилиндров SC

Технические параметры пневмораспределителя DN.RU 4V210-08 KUOIN

Наименование Значение
Конструкция золотникового типа
Модель пневмораспределителя 4V210-08 KUOIN
Испытательное давление (проверка прочности корпуса. Не для эксплуатации!), бар 15
Рабочее давление (рекомендуемый диапазон для нормальной работы), бар 1.5 ÷ 1.8
Вид пневмораспределителя 5/2 пятилинейный, двухпозиционный
Рабочая среда очищенный воздух (тонкость очистки 40 мкм)
Эффективная площадь сечения, мм2 16
Температура эксплуатации, °C от -20 до +70
Максимальная частота срабатывания, цикл/сек 8
Ручное дублирование есть
Степень защиты, IP 65
Соединение с пневмоприводом через пневматические шланги
Крепление к поверхности через сквозные отверстия в корпусе
Материал корпуса анодированный алюминий
Размеры выхлопных портов (сброс в атмосферу) 2 - G1/4″
Размер портов отвода воздуха (в пневмопривод) 2 - G1/8″
Размер порта подвода воздуха (в пневмораспределитель) G1/8″
Время отклика, сек 0.05
Вес, кг 0.22
Средний ресурс, циклов 10 000 000
Задвижки шиберные DN.ru GVKR3431M-1W-Fb-2P Ду100 Ру16 односторонние, межфланцевые, шпиндель - выдвижной, корпус - сталь WCB, шибер - нержавеющая сталь 304, уплотнение - металл, WENZ, с пневмоприводом и пневмораспределителем 4V210-08 24В KUOIN

Пневмораспределитель DN.RU 4V210-08 KUOIN
