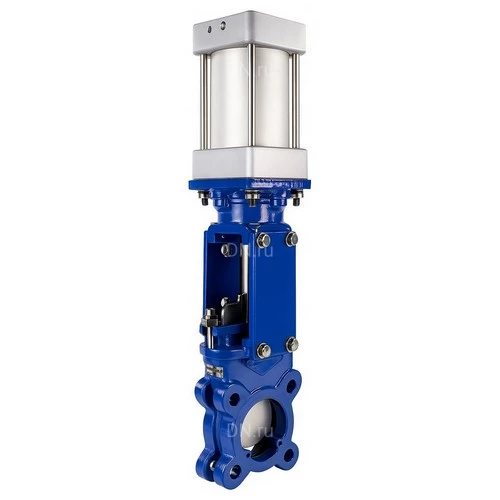

Задвижка шиберная DN.ru GVKR3431M-1W-Fb-2P Ду100 Ру16 односторонняя, межфланцевая, шпиндель - выдвижной, корпус - сталь WCB, шибер - нержавеющая сталь 304, уплотнение - металл, с пневмоприводом, WENZ
Задвижка шиберная DN.ru GVKR3431M-1W-Fb-2P Ду100 Ру16 односторонняя, межфланцевая, шпиндель - выдвижной, корпус - сталь WCB, шибер - нержавеющая сталь 304, уплотнение - металл, с пневмоприводом, WENZ
Артикул: D040-09383
Производитель: DN.ru, Россия
Тип задвижки: Шиберная
Серия: GVKR
Диаметр: 100 мм
Строительная длина: 51 мм
Температура: 400 °C
Тип присоединения: межфланцевый
Класс материала корпуса: сталь
Управление: С пневмоприводом
Конструкция шпинделя: выдвижной
Уплотнение: металл
на 2025-11-16
73 507,44
  • $
  • €
Задвижка шиберная предназначена для установки на трубопроводе в качестве запорного устройства и регулирования потока рабочей среды в системах водоснабжения (кроме систем питьевого водопровода) и химической промышленности. Принцип работы шиберной задвижки заключается в перемещении шибера (ножа) перпендикулярно потоку среды. При полном перекрытии диаметра условного прохода трубопровода происходит остановка потока, при частичном — регулировка. Принцип работы пневмопривода основан на перемещении встроенного поршня за счет сжатого воздуха, который поступает в систему с компрессора или резервуара.

Технические характеристики задвижек шиберных DN.ru GVKR3431M-1W-Fb-2P Ду100 Ру16 односторонних, межфланцевых, с пневмоприводом, WENZ:

Наименование Значение
Давление номинальное PN, бар 16
Тип присоединения межфланцевый
Среда вода, вода техническая
Тип управления пневмопривод
Применение водоснабжение, теплоснабжение, промышленность
Тип задвижки Шиберная
Температура рабочей среды, °С от -30 до +400
Страна производитель Россия
Задвижки шиберные DN.ru GVKR3431M-1W-Fb-2P Ду100 Ру16 односторонние, межфланцевые, шпиндель - выдвижной, корпус - сталь WCB, шибер - нержавеющая сталь 304, уплотнение - металл, с пневмоприводом, WENZ

Задвижки шиберные DN.ru GVKR3431M-1W-Fb-2P Ду100 Ру16 односторонние, межфланцевые, шпиндель - выдвижной, корпус - сталь WCB, шибер - нержавеющая сталь 304, уплотнение - металл, с пневмоприводом, WENZ

Габариты и размеры задвижек шиберных DN.ru GVKR3431M-1W-Fb-2P Ду100 Ру16 односторонних, межфланцевых, с пневмоприводом, WENZ:

Модель DN, мм L, мм D, мм D1, мм D2, мм D0, мм H1, мм G, дюйм N-Th T, мм Ød, мм ⬤ ⊕
Ду100 100 51 220 180 156 100 600 1/2″ 8-М16 12 18 4 4
Задвижки шиберные DN.ru GVKR3431M-1W-Fb-2P Ду100 Ру16 односторонние, межфланцевые, шпиндель - выдвижной, корпус - сталь WCB, шибер - нержавеющая сталь 304, уплотнение - металл, с пневмоприводом, WENZ

Эскиз габаритов и размеров задвижек шиберных DN.ru GVKR3431M-1W-Fb-2P Ду100 Ру16 односторонних, межфланцевых, с пневмоприводом, WENZ

Таблица деталей и материалов задвижек шиберных DN.ru GVKR3431M-1W-Fb-2P Ду100 Ру16 односторонних, межфланцевых, с пневмоприводом, WENZ:

№ Наименование детали Материал
1 Корпус углеродистая сталь WCB (аналог 25Л)
2 Шибер нержавеющая сталь AISI 304 (аналог 08Х18Н10)
3 Уплотнение направляющей PTFE
4 Набивка PTFE
5 Сальниковая набивка углеродистая сталь WCB (аналог 25Л)
6 Стойка сталь Q235 (аналог Cт3)
7 Штифт сталь 45
8 Патрон углеродистая сталь WCB (аналог 25Л)
9 Шток сталь 45+Cr
10 Переключатель -
11 Головная часть стойки чугун GGG40 (аналог ВЧ40)
12 Пневмоцилиндр -
13 Соленоидный клапан -
14 Фильтр -
15 Клин углеродистая сталь WCB (аналог 25Л)
Задвижки шиберные DN.ru GVKR3431M-1W-Fb-2P Ду100 Ру16 односторонние, межфланцевые, шпиндель - выдвижной, корпус - сталь WCB, шибер - нержавеющая сталь 304, уплотнение - металл, с пневмоприводом, WENZ

Эскиз деталей и материалов задвижек шиберных DN.ru GVKR3431M-1W-Fb-2P Ду100 Ру16 односторонних, межфланцевых, с пневмоприводом, WENZ

Технические параметры пневмоцилиндров SC

Наименование Значение
Модель SC
Конструкция двойного действия
Рабочая среда сжатый воздух
Класс загрязненности 6 по ГОСТ 17433-80
Демпфирование регулируемое
Рабочий диапазон давления, бар 1-9
Диапазон рабочих температур, °С от -5 до +70

Габариты и размеры пневмоцилиндров SC

Модель SC100x120
A, мм 112
A1, мм 125
A2, мм 70
A3, мм 50
A4, мм 104
h3, мм 10
h4, мм 10
N-M 4-М8
n-d 2-Ø8.2
B, мм 112
B1, мм 75±0.5
B2, мм 36±0.5
C, мм 33
D, мм Ø100
E, мм 21
F, мм 6.2±0.1
S, мм 120±1
H, мм 146
H1, мм 28±1
H2, мм 12±0.5
H3, мм 24.5±1
d1, мм 10.2
Задвижки шиберные DN.ru GVKR3431M-1W-Fb-2P Ду100 Ру16 односторонние, межфланцевые, шпиндель - выдвижной, корпус - сталь WCB, шибер - нержавеющая сталь 304, уплотнение - металл, с пневмоприводом, WENZ

Эскиз габаритов и размеров пневмоцилиндров SC
