Задвижка шиберная DN.ru GVKN3431M-1W-Fb-S Ду80 Ру16 односторонняя, межфланцевая, шпиндель - невыдвижной, корпус - сталь WCB, шибер - нержавеющая сталь 304, уплотнение - металл, управление - штурвал, WENZ
Задвижка шиберная DN.ru GVKN3431M-1W-Fb-S Ду80 Ру16 односторонняя, межфланцевая, шпиндель - невыдвижной, корпус - сталь WCB, шибер - нержавеющая сталь 304, уплотнение - металл, управление - штурвал, WENZ
Артикул: D040-09372
Производитель: DN.ru, Россия
Тип задвижки: Шиберная
Серия: GVKN
Диаметр: 80 мм
Строительная длина: 51 мм
Температура: 400 °C
Тип присоединения: межфланцевый
Класс материала корпуса: сталь
Управление: Ручное/штурвал/маховик
Конструкция шпинделя: невыдвижной
Уплотнение: металл
на 2025-11-16
49 107,49
  • $
  • €
Задвижка шиберная предназначена для установки на трубопроводе в качестве запорного устройства и регулирования потока рабочей среды в системах водоснабжения (кроме систем питьевого водопровода) и химической промышленности. Принцип работы шиберной задвижки заключается в перемещении шибера (ножа) перпендикулярно потоку среды. При полном перекрытии диаметра условного прохода трубопровода происходит остановка потока, при частичном — регулировка.

Технические характеристики задвижек шиберных DN.ru GVKN3431M-1W-Fb-S Ду80 Ру16 односторонних, межфланцевых, управление - штурвал, WENZ:

Наименование Значение
Давление номинальное PN, бар 16
Тип присоединения межфланцевый
Среда вода, вода техническая
Тип управления ручной
Применение водоснабжение, теплоснабжение, промышленность
Тип задвижки Шиберная
Температура рабочей среды, °С от -30 до +400
Страна производитель Россия
Задвижки шиберные DN.ru GVKN3431M-1W-Fb-S Ду80 Ру16 односторонние, межфланцевые, шпиндель - невыдвижной, корпус - сталь WCB, шибер - нержавеющая сталь 304, уплотнение - металл, управление - штурвал, WENZ

Задвижки шиберные DN.ru GVKN3431M-1W-Fb-S Ду80 Ру16 односторонние, межфланцевые, шпиндель - невыдвижной, корпус - сталь WCB, шибер - нержавеющая сталь 304, уплотнение - металл, управление - штурвал, WENZ

Габариты и размеры задвижек шиберных DN.ru GVKN3431M-1W-Fb-S Ду80 Ру16 односторонних, межфланцевых, управление - штурвал, WENZ:

Модель DN, мм L, мм D, мм D1, мм D2, мм D0, мм H1, мм N-Th T, мм Ød, мм ⬤ ⊕
Ду80 80 51 200 160 132 200 320 8-М16 12 18 4 4
Задвижки шиберные DN.ru GVKN3431M-1W-Fb-S Ду80 Ру16 односторонние, межфланцевые, шпиндель - невыдвижной, корпус - сталь WCB, шибер - нержавеющая сталь 304, уплотнение - металл, управление - штурвал, WENZ

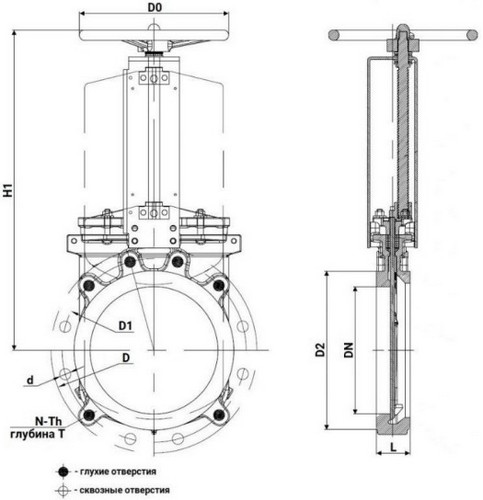

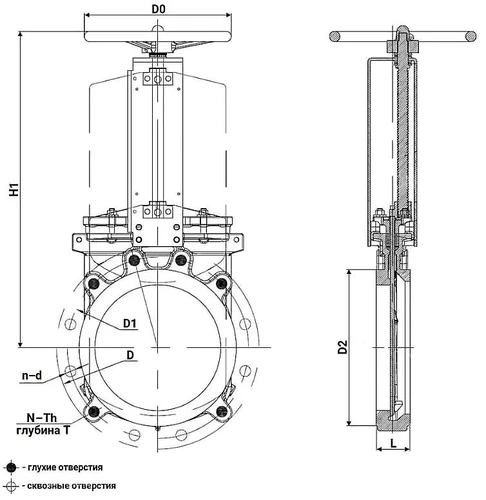

Эскиз габаритов и размеров задвижек шиберных DN.ru GVKN3431M-1W-Fb-S Ду80 Ру16 односторонних, межфланцевых, управление - штурвал, WENZ

Таблица деталей и материалов задвижек шиберных DN.ru GVKN3431M-1W-Fb-S Ду80 Ру16 односторонних, межфланцевых, управление - штурвал, WENZ:

№ Наименование детали Материал
1 Корпус углеродистая сталь WCB (аналог 25Л)
2 Шибер нержавеющая сталь AISI 304 (аналог 08Х18Н10)
3 Уплотнение направляющей PTFE
4 Набивка PTFE
5 Сальниковая набивка углеродистая сталь WCB (аналог 25Л)
6 Гайка латунь
7 Шток нержавеющая сталь 2Cr13 (аналог ст.20Х13)
8 Стойка сталь Q235 (аналог Cт3)
9 Подшипник сталь GCr15 (аналог ШХ15)
10 Штурвал чугун GGG40 (аналог ВЧ40)
11 Колпачок сталь Q235 (аналог Cт3)
12 Клин сталь WCB (аналог 25Л)
Задвижки шиберные DN.ru GVKN3431M-1W-Fb-S Ду80 Ру16 односторонние, межфланцевые, шпиндель - невыдвижной, корпус - сталь WCB, шибер - нержавеющая сталь 304, уплотнение - металл, управление - штурвал, WENZ

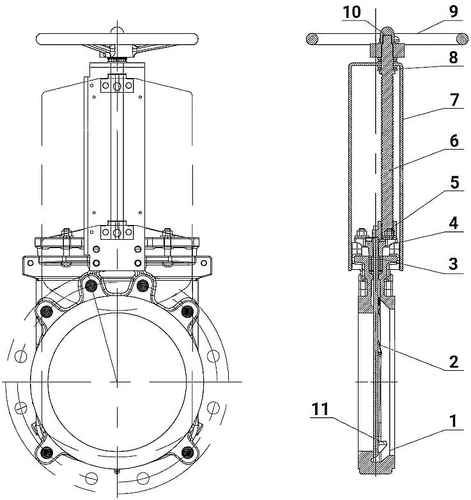

Эскиз деталей и материалов задвижек шиберных DN.ru GVKN3431M-1W-Fb-S Ду80 Ру16 односторонних, межфланцевых, управление - штурвал, WENZ
