Задвижки шиберные DN.ru GVKR3431M-1W-Fb-2P Ду50-400 Ру10 WENZ межфланцевые, шток - выдвижной, корпус - сталь WCB, шибер - нержав.сталь 304, металл, с пн.приводом, пн.распред 4V210-08 DC24V, индукц.датчиками LJ12A3-4-Z/EX 24В и БПВ AFC2000

Сортировать по:
актуальности
Поделиться ссылкой на подборку
Задвижка шиберная DN.ru Ду50 Ру10 WENZ межфланцевая, шток - выдвижной, корпус - сталь WCB, шибер - нерж.сталь 304, уплотнение - металл, с пневмоприводом, пн.распред 4V210-08 DC24V, индук.датчиками LJ12A3-4-Z/EX 24В и БПВ AFC2000 (GVKR3431M-1W-Fb-2P)
Задвижка шиберная DN.ru Ду50 Ру10 WENZ межфланцевая, шток - выдвижной, корпус - сталь WCB, шибер - нерж.сталь 304, уплотнение - металл, с пневмоприводом, пн.распред 4V210-08 DC24V, индук.датчиками LJ12A3-4-Z/EX 24В и БПВ AFC2000 (GVKR3431M-1W-Fb-2P)
Артикул: D040-10808
Бренд: DN.ru
Страна производитель: Россия
Тип задвижки: Шиберная
Серия: GVKR
Диаметр: 50 мм
Строительная длина: 48 мм
Температура: 260 °C
Тип присоединения: межфланцевый
Класс материала корпуса: сталь
Управление: С пневмоприводом
Напряжение питания: 24В
Уплотнение: Металл
на 2026-07-26
70 372,65
  • $
  • €
Задвижка шиберная DN.ru Ду65 Ру10 WENZ межфланцевая, шток - выдвижной, корпус - сталь WCB, шибер - нерж.сталь 304, уплотнение - металл, с пневмоприводом, пн.распред 4V210-08 DC24V, индук.датчиками LJ12A3-4-Z/EX 24В и БПВ AFC2000 (GVKR3431M-1W-Fb-2P)
Задвижка шиберная DN.ru Ду65 Ру10 WENZ межфланцевая, шток - выдвижной, корпус - сталь WCB, шибер - нерж.сталь 304, уплотнение - металл, с пневмоприводом, пн.распред 4V210-08 DC24V, индук.датчиками LJ12A3-4-Z/EX 24В и БПВ AFC2000 (GVKR3431M-1W-Fb-2P)
Артикул: D040-10809
Бренд: DN.ru
Страна производитель: Россия
Тип задвижки: Шиберная
Серия: GVKR
Диаметр: 65 мм
Строительная длина: 48 мм
Температура: 260 °C
Тип присоединения: межфланцевый
Класс материала корпуса: сталь
Управление: С пневмоприводом
Напряжение питания: 24В
Уплотнение: Металл
на 2026-07-26
73 351,28
  • $
  • €
Задвижка шиберная DN.ru Ду80 Ру10 WENZ межфланцевая, шток - выдвижной, корпус - сталь WCB, шибер - нерж.сталь 304, уплотнение - металл, с пневмоприводом, пн.распред 4V210-08 DC24V, индук.датчиками LJ12A3-4-Z/EX 24В и БПВ AFC2000 (GVKR3431M-1W-Fb-2P)
Задвижка шиберная DN.ru Ду80 Ру10 WENZ межфланцевая, шток - выдвижной, корпус - сталь WCB, шибер - нерж.сталь 304, уплотнение - металл, с пневмоприводом, пн.распред 4V210-08 DC24V, индук.датчиками LJ12A3-4-Z/EX 24В и БПВ AFC2000 (GVKR3431M-1W-Fb-2P)
Артикул: D040-10810
Бренд: DN.ru
Страна производитель: Россия
Тип задвижки: Шиберная
Серия: GVKR
Диаметр: 80 мм
Строительная длина: 51 мм
Температура: 260 °C
Тип присоединения: межфланцевый
Класс материала корпуса: сталь
Управление: С пневмоприводом
Напряжение питания: 24В
Уплотнение: Металл
на 2026-07-26
77 819,53
  • $
  • €
Задвижка шиберная DN.ru Ду125 Ру10 WENZ межфланцевая, шток - выдвижной, корпус - сталь WCB, шибер - нерж.сталь 304, уплотнение - металл, с пн.приводом, пн.распред 4V210-08 DC24V, индукц.датчиками LJ12A3-4-Z/EX 24В и БПВ AFC2000 (GVKR3431M-1W-Fb-2P)
Задвижка шиберная DN.ru Ду125 Ру10 WENZ межфланцевая, шток - выдвижной, корпус - сталь WCB, шибер - нерж.сталь 304, уплотнение - металл, с пн.приводом, пн.распред 4V210-08 DC24V, индукц.датчиками LJ12A3-4-Z/EX 24В и БПВ AFC2000 (GVKR3431M-1W-Fb-2P)
Артикул: D040-10812
Бренд: DN.ru
Страна производитель: Россия
Тип задвижки: Шиберная
Серия: GVKR
Диаметр: 125 мм
Строительная длина: 57 мм
Температура: 260 °C
Тип присоединения: межфланцевый
Класс материала корпуса: сталь
Управление: С пневмоприводом
Напряжение питания: 24В
Уплотнение: Металл
на 2026-07-26
93 075,63
  • $
  • €
Задвижка шиберная DN.ru Ду150 Ру10 WENZ межфланцевая, шток - выдвижной, корпус - сталь WCB, шибер - нерж.сталь 304, уплотнение - металл, с пн.приводом, пн.распред 4V210-08 DC24V, индукц.датчиками LJ12A3-4-Z/EX 24В и БПВ AFC2000 (GVKR3431M-1W-Fb-2P)
Задвижка шиберная DN.ru Ду150 Ру10 WENZ межфланцевая, шток - выдвижной, корпус - сталь WCB, шибер - нерж.сталь 304, уплотнение - металл, с пн.приводом, пн.распред 4V210-08 DC24V, индукц.датчиками LJ12A3-4-Z/EX 24В и БПВ AFC2000 (GVKR3431M-1W-Fb-2P)
Артикул: D040-10813
Бренд: DN.ru
Страна производитель: Россия
Тип задвижки: Шиберная
Серия: GVKR
Диаметр: 150 мм
Строительная длина: 57 мм
Температура: 260 °C
Тип присоединения: межфланцевый
Класс материала корпуса: сталь
Управление: С пневмоприводом
Напряжение питания: 24В
Уплотнение: Металл
на 2026-07-26
99 107,92
  • $
  • €
Задвижка шиберная DN.ru Ду300 Ру10 WENZ межфланцевая, шток - выдвижной, корпус - сталь WCB, шибер - нерж.сталь 304, уплотнение - металл, с пн.приводом, пн.распред 4V210-08 DC24V, индукц.датчиками LJ12A3-4-Z/EX 24В и БПВ AFC2000 (GVKR3431M-1W-Fb-2P)
Задвижка шиберная DN.ru Ду300 Ру10 WENZ межфланцевая, шток - выдвижной, корпус - сталь WCB, шибер - нерж.сталь 304, уплотнение - металл, с пн.приводом, пн.распред 4V210-08 DC24V, индукц.датчиками LJ12A3-4-Z/EX 24В и БПВ AFC2000 (GVKR3431M-1W-Fb-2P)
Артикул: D040-10814
Бренд: DN.ru
Страна производитель: Россия
Тип задвижки: Шиберная
Серия: GVKR
Диаметр: 300 мм
Строительная длина: 76 мм
Температура: 260 °C
Тип присоединения: межфланцевый
Класс материала корпуса: сталь
Управление: С пневмоприводом
Напряжение питания: 24В
Уплотнение: Металл
на 2026-07-26
229 254,47
  • $
  • €
Задвижка шиберная DN.ru Ду400 Ру10 WENZ межфланцевая, шток - выдвижной, корпус - сталь WCB, шибер - нерж.сталь 304, уплотнение - металл, с пн.приводом, пн.распред 4V210-08 DC24V, индукц.датчиками LJ12A3-4-Z/EX 24В и БПВ AFC2000 (GVKR3431M-1W-Fb-2P)
Задвижка шиберная DN.ru Ду400 Ру10 WENZ межфланцевая, шток - выдвижной, корпус - сталь WCB, шибер - нерж.сталь 304, уплотнение - металл, с пн.приводом, пн.распред 4V210-08 DC24V, индукц.датчиками LJ12A3-4-Z/EX 24В и БПВ AFC2000 (GVKR3431M-1W-Fb-2P)
Артикул: D040-10815
Бренд: DN.ru
Страна производитель: Россия
Тип задвижки: Шиберная
Серия: GVKR
Диаметр: 400 мм
Строительная длина: 89 мм
Температура: 260 °C
Тип присоединения: межфланцевый
Класс материала корпуса: сталь
Управление: С пневмоприводом
Напряжение питания: 24В
Уплотнение: Металл
на 2026-07-26
336 164,29
  • $
  • €
Задвижка шиберная DN.ru Ду100 Ру10 WENZ межфланцевая, шток - выдвижной, корпус - сталь WCB, шибер - нерж.сталь 304, уплотнение - металл, с пн.приводом, пн.распред 4V210-08 DC24V, индукц.датчиками LJ12A3-4-Z/EX 24В и БПВ AFC2000 (GVKR3431M-1W-Fb-2P)
Задвижка шиберная DN.ru Ду100 Ру10 WENZ межфланцевая, шток - выдвижной, корпус - сталь WCB, шибер - нерж.сталь 304, уплотнение - металл, с пн.приводом, пн.распред 4V210-08 DC24V, индукц.датчиками LJ12A3-4-Z/EX 24В и БПВ AFC2000 (GVKR3431M-1W-Fb-2P)
Артикул: D040-10811
Бренд: DN.ru
Страна производитель: Россия
Тип задвижки: Шиберная
Серия: GVKR
Диаметр: 100 мм
Строительная длина: 51 мм
Температура: 260 °C
Тип присоединения: межфланцевый
Класс материала корпуса: сталь
Управление: С пневмоприводом
Напряжение питания: 24В
Уплотнение: Металл
на 2026-07-26
81 097,67
  • $
  • €

Задвижка шиберная с уплотнением «металл-металл» предназначена для полного перекрытия или регулирования потока рабочей среды в магистральных и технологических трубопроводах, перемещающих вязкие, порошкообразные, загрязненные или агрессивные рабочие среды, в том числе при повышенных температурных режимах. Принцип работы шиберной задвижки заключается в перемещении шибера (ножа) перпендикулярно потоку среды. При полном перекрытии диаметра условного прохода трубопровода происходит остановка потока, при частичном — регулировка. Принцип работы пневмопривода основан на перемещении встроенного поршня за счет сжатого воздуха, который поступает в систему с компрессора или резервуара. Сила движения штока пневмопривода, жестко связанного со штоком задвижки, передается на шток трубопроводной арматуры и позволяет перемещать шибер при открытии/закрытии.

Технические параметры задвижек шиберных DN.ru GVKR3431M-1W-Fb-2P Ду50-400 Ру10 WENZ

ХарактеристикаЗначение
Номинальное давление задвижки PN, барDN50÷150 – 10/16; DN300÷400 – 10
Температура рабочей среды t, °Cот -30 до +260
Рабочая средавода, пульпа, cточные воды, вязкие, порошковые и кристаллизованные среды, слабые растворы органических кислот (уксусная, лимонная - до +100°C) с контролем развития коррозии
Направление потока средыодностороннее
Класс герметичностиB ГОСТ 9544-2015
Тип управленияпневмоцилиндр
Присоединение к трубопроводумежфланцевое
Материал корпусауглеродистая сталь WCB (аналог 25Л)
Материал шиберанержавеющая сталь AISI 304 (аналог 08Х18Н10)
Материал уплотненияметалл
Климатическое исполнениеУ5
Сферы применениясистемы водоочистки и канализации (кроме систем питьевого водопровода), инженерные сети
Средний срок службы, лет10
Средний ресурс, циклов закрытие/открытие20 000 ÷ 50 000

Видео задвижек шиберных DN.ru GVKR3431M-1W-Fb-2P Ду50-400 Ру10 WENZ

Габариты и размеры задвижек шиберных DN.ru GVKR3431M-1W-Fb-2P Ду50-400 Ру10 WENZ

МодельDNL, ммD, ммD1, ммD2, ммn, штH1, ммT, ммØd, ммG, дюймN-Th, шт – резьба
Ду50504816512599417121/2″8-М16
Ду656548165145118460121/2″8-М16
Ду808051200160132451012181/2″8-М16
Ду10010051220180156460012181/2″8-М16
Ду12512557250210181462812181/2″8-М16
Ду15015057285240211478014231/2″8-М20
Ду300300764454003706123216231/2″12-М20
Ду400400895655154806152820271/2″20-М24
Задвижки шиберные DN.ru GVKR3431M-1W-Fb-2P Ду50-400 Ру10 WENZ межфланцевые, шток - выдвижной, корпус - сталь WCB, шибер - нержав.сталь 304, металл, с пн.приводом, пн.распред 4V210-08 DC24V, индукц.датчиками LJ12A3-4-Z/EX 24В и БПВ AFC2000

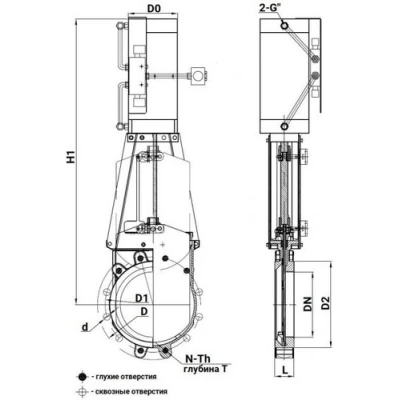

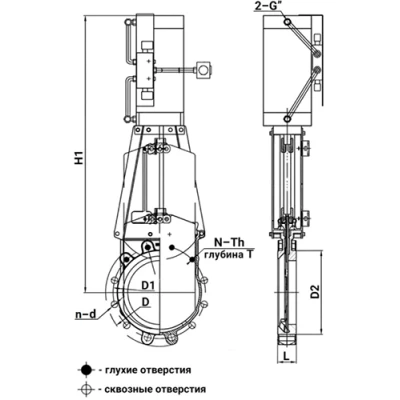

Эскиз габаритов задвижек шиберных DN.ru GVKR3431M-1W-Fb-2P Ду50-400 Ру10 WENZ

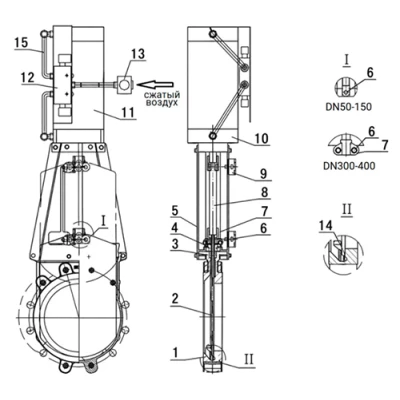

Материалы деталей задвижек шиберных DN.ru GVKR3431M-1W-Fb-2P Ду50-400 Ру10 WENZ

№НаименованиеМатериал
1Корпусуглеродистая сталь WCB (аналог 25Л)
2Шибернержавеющая сталь AISI 304 (аналог 08Х18Н10)
3НабивкаPTFE
4Прижимной фланец сальникауглеродистая сталь WCB (аналог 25Л)
5Стойкасталь Q235 (аналог Ст3)
6Штифтсталь 45
7Патронуглеродистая сталь WCB (аналог 25Л)
8Штоксталь 45+Cr
9Концевой выключатель*-
10Головная часть стойкичугун GGG40 (аналог ВЧ40)
11Пневмоцилиндр-
12Соленоидный клапан*-
13Фильтр*-
14Клинуглеродистая сталь WCB (аналог 25Л)
15Пневмотрубки*-
* - позиции 9, 12, 13 и 15 в комплект не входят и заказываются отдельно.
Задвижки шиберные DN.ru GVKR3431M-1W-Fb-2P Ду50-400 Ру10 WENZ межфланцевые, шток - выдвижной, корпус - сталь WCB, шибер - нержав.сталь 304, металл, с пн.приводом, пн.распред 4V210-08 DC24V, индукц.датчиками LJ12A3-4-Z/EX 24В и БПВ AFC2000

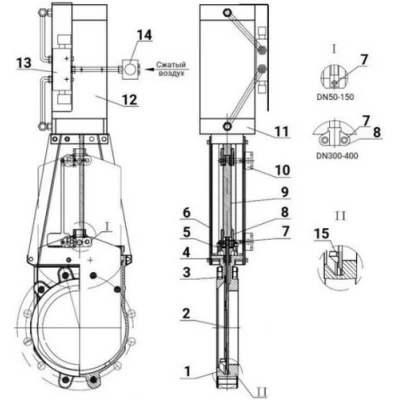

Материалы деталей задвижек шиберных DN.ru GVKR3431M-1W-Fb-2P Ду50-400 Ру10 WENZ

Основные параметры пневмоцилиндра SC

ХарактеристикаЗначение
Тип действиядвойного действия
Рабочая средасжатый воздух
Класс загрязненности6 по ГОСТ 17433-80
Тип крепленияFA FB CA CB LB YB
Рабочий диапазон давления, бар1 - 9
Максимально допустимое давление, бар13,5
Диапазон рабочих температур, °Сот -5 до +70

Основные параметры пневмораспределителей DN.ru 4V210-08 DC24V

ХарактеристикаЗначение
Конструкциязолотникового типа
Испытательное давление (проверка прочности корпуса. Не для эксплуатации!), бар15
Рабочее давление (рекомендуемый диапазон для нормальной работы), бар1,5 ÷ 8
Вид пневмораспределителя5/2 пятилинейный, двухпозиционный
Рабочая средаочищенный воздух (тонкость очистки 40 мкм)
Эффективная площадь сечения, мм216 (Cv = 0,89)
Температура эксплуатации, °Cот -20 до +70
Максимальная частота срабатывания8 циклов в секунду
Ручное дублированиеесть
Степень защитыIP 65
Соединение с пневмоприводомчерез пневматические шланги
Крепление к поверхностичерез сквозные отверстия в корпусе
Материал корпусаанодированный алюминий
Размеры выхлопных портов (сброс в атмосферу)2 - G1/4”
Размер портов отвода воздуха (в пневмопривод)2 - G1/8”
Размер порта подвода воздуха (в пневмораспределитель)G1/8”
Время отклика, сек0,05
Напряжение питания, В24DC
Мощность катушки4,8 Вт
Средний ресурс, циклов10 000 000
Вес, кг0,22
Изображение пневмораспределителей DN.RU 4V210-08 DC24V

Изображение пневмораспределителей DN.RU 4V210-08 DC24V

Деталировка пневмораспределителей Dn.ru 4V210-08 DC24V

№Наименование детали
1Соединитель
2Гайка катушки
3Катушка
4Сердечник
5Неподвижная пластина
6Поршень
7Комплект для запуска
8Корпус
9Уплотнительное кольцо
10Крышка корпуса
11Фиксирующий винт
12Пружина золотника
13Прокладка нижнего кожуха
14Уплотнительное кольцо золотника
15Золотник
16Уплотнительное кольцо поршня
17Основная пружина
18Ручной дублер
Эскиз деталировки пневмораспределителей Dn.ru 4V210-08 DC24V

Эскиз деталировки пневмораспределителей Dn.ru 4V210-08 DC24V

Технические параметры блока подготовки воздуха DN.ru AFC2000

ХарактеристикаЗначение
Рабочее давление, бар8
Максимальное давление, бар10
Регулируемый диапазон давления, бар0,5 ÷ 9
Давление разрушения, бар15
Подсоединение воздуха1/4"
Рабочая температура, ⁰Cот -5 до +60
Размер фильтруемых частиц, мкм40
Вязкость маслаISO VG 32
Вес, кг0.395
Изображение блока подготовки воздуха DN.ru AFC2000

Изображение блока подготовки воздуха DN.ru AFC2000
