Задвижки шиберные со сквозным ножом DN.ru GVKRT3431N-2W-Fb-2P Ду100-250 Ру10-16 межфланцевые, корпус - углеродистая сталь WCB, шибер - нержавеющая сталь 304, уплотнение - NBR, с пневмоприводом и пневмораспределителем Dn.ru 4V210-08 220В

Задвижка шиберная со сквозным ножом предназначена для установки на трубопроводе в качестве запорного устройства и регулирования потока рабочей среды с высокой концентрацией твердых частиц. Также может применяться в системах подачи самотеком твердых и порошкообразных веществ, поскольку режущая кромка ножа позволяет отсекать потоки высокой плотности.

Пневмораспределители используются для управления в пневмосистемах, имеющих стыковочную поверхность NAMUR, для установки распределителей через сквозные отверстия в корпусе. Электромагнитное управление, осуществляется при помощи катушек напряжения 12-AC, 12-DC, 24-AC, 24-DC, 110-AC, 220-AC. В зависимости от модели, распределители имеют одностороннее или двухстороннее управление. Пневмораспределители с электромагнитным управлением имеют широкую линейку моделей и включают в себя распространенные виды переключения для трех (3/2) и пяти (5/2 и 5/3) линейных пневмораспределителей. Предназначены для использования с шиберными задвижками с пневмоцилиндром. Так же применение возможно на другой арматуре с пневмоприводом.

Технические характеристики задвижек шиберных со сквозным ножом DN.ru GVKRT3431N-2W-Fb-2P Ду100-250 Ру10-16 межфланцевых, корпус - углеродистая сталь WCB, шибер - нержавеющая сталь 304, уплотнение - NBR, с пневмоприводом и пневмораспределителем Dn.ru 4V210-08 220В:

Наименование Значение
Тип присоединения межфланцевый
Среда вязкие среды, порошковые и кристаллизованные среды, макулатура, пульпа
Тип управления пневмопривод
Применение добывающая промышленность, Целлюлозно-бумажная промышленность
Тип задвижки Шиберная
Температура рабочей среды, °С от -30 до +110
Страна производитель Россия
Задвижки шиберные со сквозным ножом DN.ru GVKRT3431N-2W-Fb-2P Ду100-250 Ру10-16 межфланцевые, корпус - углеродистая сталь WCB, шибер - нержавеющая сталь 304, уплотнение - NBR, с пневмоприводом и пневмораспределителем Dn.ru 4V210-08 220В

Задвижки шиберные со сквозным ножом DN.ru GVKRT3431N-2W-Fb-2P Ду100-250 Ру10-16 межфланцевые, корпус - углеродистая сталь WCB, шибер - нержавеющая сталь 304, уплотнение - NBR, с пневмоприводом и пневмораспределителем Dn.ru 4V210-08 220В

Габариты и размеры задвижек шиберных со сквозным ножом DN.ru GVKRT3431N-2W-Fb-2P Ду100-250 Ру10-16 межфланцевых, корпус - углеродистая сталь WCB, шибер - нержавеющая сталь 304, уплотнение - NBR, с пневмоприводом и пневмораспределителем Dn.ru 4V210-08 220В:

Типоразмер DN, мм L, мм D, мм D1, мм D2, мм H1, мм G, дюйм N - Th T, мм
Ду100 100 51 220 180 156 428 1/2″ 8 – М16 12
Ду150 150 57 285 240 211 553 3/4″ 8 – М20 14
Ду200 200 70 340 295 266 727 3/4″ 8 – М20 16
Ду250 250 70 395 350 319 880 3/4″ 12 – М20 16
Задвижки шиберные со сквозным ножом DN.ru GVKRT3431N-2W-Fb-2P Ду100-250 Ру10-16 межфланцевые, корпус - углеродистая сталь WCB, шибер - нержавеющая сталь 304, уплотнение - NBR, с пневмоприводом и пневмораспределителем Dn.ru 4V210-08 220В

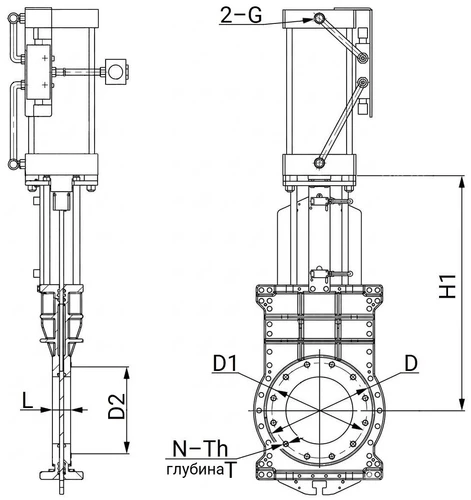

Эскиз габаритов и размеров задвижек шиберных со сквозным ножом DN.ru GVKRT3431N-2W-Fb-2P Ду100-250 Ру10-16 межфланцевых, корпус - углеродистая сталь WCB, шибер - нержавеющая сталь 304, уплотнение - NBR, с пневмоприводом и пневмораспределителем Dn.ru 4V210-08 220В

Таблица деталей и материалов задвижек шиберных со сквозным ножом DN.ru GVKRT3431N-2W-Fb-2P Ду100-250 Ру10-16 межфланцевых, корпус - углеродистая сталь WCB, шибер - нержавеющая сталь 304, уплотнение - NBR, с пневмоприводом и пневмораспределителем Dn.ru 4V210-08 220В:

№ п/п Наименование детали Материал
1 Корпус сталь WCB
2 Шибер сталь нержавеющая 304
3 Уплотнение направляющей NBR
4 Уплотнение направляющей NBR
5 Стойка сталь Q235
6 Шток сталь 45
7 Головная часть стойки чугун GGG40
8 Пневмоцилиндр -
9 Штоковый соединительный узел сталь Q235
10 Соленоидный клапан -
11 Фильтр -
Задвижки шиберные со сквозным ножом DN.ru GVKRT3431N-2W-Fb-2P Ду100-250 Ру10-16 межфланцевые, корпус - углеродистая сталь WCB, шибер - нержавеющая сталь 304, уплотнение - NBR, с пневмоприводом и пневмораспределителем Dn.ru 4V210-08 220В

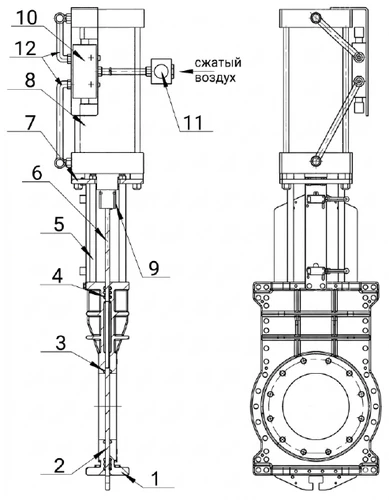

Эскиз деталей и материалов задвижек шиберных со сквозным ножом DN.ru GVKRT3431N-2W-Fb-2P Ду100-250 Ру10-16 межфланцевых, корпус - углеродистая сталь WCB, шибер - нержавеющая сталь 304, уплотнение - NBR, с пневмоприводом и пневмораспределителем Dn.ru 4V210-08 220В

Технические параметры пневмоцилиндров SC

Наименование Значение
Тип действия двойного действия
Рабочая среда сжатый воздух
Класс загрязненности 6 по ГОСТ 17433-80
Тип крепления FA FB CA CB LB YB
Демпфирование регулируемое
Длина демпфирования, мм 32
Рабочий диапазон давления, бар 1 - 9
Максимально допустимое давление, бар 13.5
Диапазон рабочих температур, °С от -5 до +70

Габариты и размеры пневмоцилиндров SC

Модель пневмоцилиндра SC 125x145 SC 200x220
A, мм 246 320
B, мм 102 128
C, мм 144 192
D, мм 60 80
E, мм 70 80
F, мм 32 48
G, мм 40 50
H, мм 50 60
I, мм 39 52
J, мм 11 14
K М27х2 М36х2
L М12х1.75 М16х2
M, мм 15 30
N, мм 20 25
O, дюйм G1/2″ G3/4″
S, мм 140 220
T, мм 110 175
V, мм 32 50
W, мм 29 46
Задвижки шиберные со сквозным ножом DN.ru GVKRT3431N-2W-Fb-2P Ду100-250 Ру10-16 межфланцевые, корпус - углеродистая сталь WCB, шибер - нержавеющая сталь 304, уплотнение - NBR, с пневмоприводом и пневмораспределителем Dn.ru 4V210-08 220В

Эскиз габаритов и размеров пневмоцилиндров SC

Технические параметры пневмораспределителя Dn.ru 4V210-08

Наименование Значение
Конструкция золотникового типа
Номинальное давление PN, Мпа 1.2
Рабочее давление, бар 1.5 - 8
Рабочая среда фильтрованный сжатый воздух
Температура рабочая, °С от -20 до +70
Частота срабатывания, циклов/с 5
Ручное дублирование есть
Степень защиты, IP 65
Крепление через сквозные отверстия в корпусе
Материал корпуса анодированный алюминий
Время отклика, сек. 0.05
Задвижки шиберные со сквозным ножом DN.ru GVKRT3431N-2W-Fb-2P Ду100-250 Ру10-16 межфланцевые, корпус - углеродистая сталь WCB, шибер - нержавеющая сталь 304, уплотнение - NBR, с пневмоприводом и пневмораспределителем Dn.ru 4V210-08 220В

Пневмораспределитель DN.RU 4V210-08
