Задвижки шиберные DN.ru GVKR3431M-1W-Fb-2P Ду100 Ру16 WENZ межфланцевые, шпиндель - выдвижной, корпус - сталь WCB, шибер - нерж.сталь 304, уплотнение - металл, с пн.приводом, пн.распред 4V210-08 24В KUOIN, индукц.датчиками LJ12A3-4-Z/EX 24В и БПВ AFC2000 купить в Москве и РФ

Задвижка шиберная предназначена для установки на трубопроводе в качестве запорного устройства и регулирования потока рабочей среды в системах водоснабжения (кроме систем питьевого водопровода) и химической промышленности. Пневмораспределитель служит для изменения направления, пуска, остановки потоков сжатого воздуха в пневматической системе в зависимости от внешнего управляющего воздействия. Индукционный датчик – это датчик бесконтактного типа, предназначенный для контроля положения объектов из металлов. Блок подготовки воздуха предназначен для очистки сжатого воздуха от капельной влаги и твердых частиц, удаления конденсата, автоматического поддержания величины давления на заданном уровне, подвода смазочного материала из резервуара в поток сжатого воздуха к элементам пневмосистемы.

Технические параметры задвижек шиберных DN.ru GVKR3431M-1W-Fb-2P Ду100 Ру16 WENZ

Характеристика	Значение
Номинальное давление задвижки PN, бар	16
Температура рабочей среды t, °C	от -30 до +400
Рабочая среда	вода, пульпа, вязкие, порошковые и кристаллизованные среды, кислоты, сточные воды
Направление потока среды	одностороннее
Направление потока среды	B ГОСТ 9544-2015
Тип управления	пневмоцилиндр
Присоединение к трубопроводу	межфланцевое
Материал корпуса	углеродистая сталь WCB (аналог 25Л)
Материал шибера	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
Материал уплотнения	«металл по металлу»
Климатическое исполнение	УХЛ4 ГОСТ 15150-69
Сферы применения	системы водоочистки и канализации (кроме систем питьевого водопровода), инженерные сети
Средний срок службы, лет	10
Средний ресурс, циклов закрытие/открытие	20 000 – 50 000

Изображение задвижек шиберных DN.ru GVKR3431M-1W-Fb-2P Ду100 Ру16 WENZ

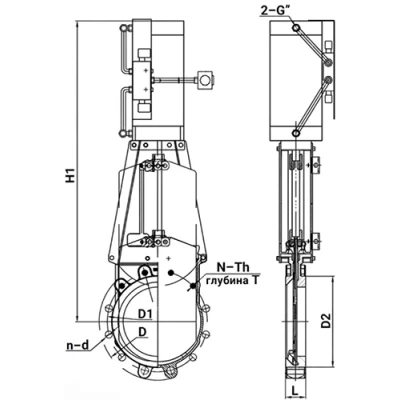

Габариты и размеры задвижек шиберных DN.ru GVKR3431M-1W-Fb-2P Ду100 Ру16 WENZ

Модель	DN, мм	L, мм	D, мм	D1, мм	D2, мм	D0, мм	H1, мм	T, мм	Ød, мм	G, дюйм	N-Th	⬤, шт	〇, шт
Ду100	100	51	220	180	156	100	600	12	18	1/2″	8-М16	4	4

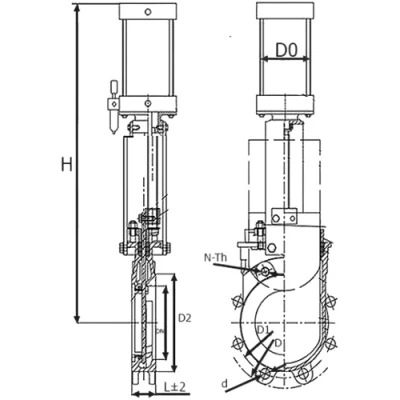

Эскиз габаритов задвижек шиберных DN.ru GVKR3431M-1W-Fb-2P Ду100 Ру16 WENZ

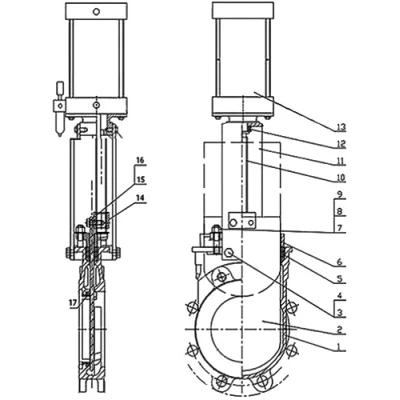

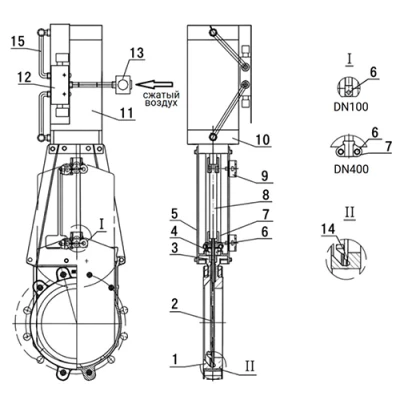

Материалы деталей задвижек шиберных DN.ru GVKR3431M-1W-Fb-2P Ду100 Ру16 WENZ

№	Наименование	Материал
1	Корпус	углеродистая сталь WCB (аналог 25Л)
2	Шибер	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
3	Уплотнение направляющей	PTFE
4	Набивка	PTFE
5	Сальниковая набивка	углеродистая сталь WCB (аналог 25Л)
6	Стойка	сталь Q235 (аналог Cт3)
7	Штифт	сталь 45
8	Патрон	углеродистая сталь WCB (аналог 25Л)
9	Шток	сталь 45+Cr
10	Переключатель
11	Головная часть стойки	чугун GGG40 (аналог ВЧ40)
12	Пневмоцилиндр
13	Соленоидный клапан
14	Фильтр
15	Клин	углеродистая сталь WCB (аналог 25Л)

Материалы деталей задвижек шиберных DN.ru GVKR3431M-1W-Fb-2P Ду100 Ру16 WENZ

Основные параметры концевых индукционных датчиков DN.ru LJ12A3-4-Z/EX 24В DC для шиберной задвижки

Характеристика	Значение
Конструкция	цилиндрическая
Тип датчика	индукционный
Напряжение питания	24В постоянный ток
Ток	400 мА
Состояние выхода	нормально разомкнутый
Дистанция срабатывания	4 мм
Индикация срабатывания	есть
Степень защиты	IP67

Изображение концевых индукционных датчиков DN.RU LJ12A3-4-Z/EX 24В DC

Основные параметры пневмораспределителей DN.ru 4V210-08 24В DC KUOIN

Характеристика	Значение
Конструкция	золотникового типа
Испытательное давление (проверка прочности корпуса. Не для эксплуатации!), бар	15
Рабочее давление (рекомендуемый диапазон для нормальной работы), бар	1,5 ÷ 8
Вид пневмораспределителя	5/2 пятилинейный, двухпозиционный
Рабочая среда	очищенный воздух (тонкость очистки 40 мкм)
Эффективная площадь сечения, мм2	16 (Cv = 0,89)
Температура эксплуатации, °C	от -20 до +70
Максимальная частота срабатывания	8 циклов в секунду
Ручное дублирование	есть
Степень защиты	IP 65
Соединение с пневмоприводом	через пневматические шланги
Крепление к поверхности	через сквозные отверстия в корпусе
Материал корпуса	анодированный алюминий
Размеры выхлопных портов (сброс в атмосферу)	2 - G1/4”
Размер портов отвода воздуха (в пневмопривод)	2 - G1/8”
Размер порта подвода воздуха (в пневмораспределитель)	G1/8”
Время отклика, сек	0,05
Напряжение питания, В	24DC
Мощность катушки	4,8 Вт
Средний ресурс, циклов	10 000 000
Вес, кг	0,22

Изображение пневмораспределителей DN.RU 4V210-08 24В DC KUOIN

Деталировка пневмораспределителей Dn.ru 4V210-08 24В DC KUOIN

№	Наименование детали
1	Соединитель
2	Гайка катушки
3	Катушка
4	Сердечник
5	Неподвижная пластина
6	Поршень
7	Комплект для запуска
8	Корпус
9	Уплотнительное кольцо
10	Крышка корпуса
11	Фиксирующий винт
12	Пружина золотника
13	Прокладка нижнего кожуха
14	Уплотнительное кольцо золотника
15	Золотник
16	Уплотнительное кольцо поршня
17	Основная пружина
18	Ручной дублер

Эскиз деталировки пневмораспределителей Dn.ru 4V210-08 24В DC KUOIN

Технические параметры блока подготовки воздуха DN.ru AFC2000

Характеристика	Значение
Рабочее давление, бар	8
Максимальное давление, бар	10
Регулируемый диапазон давления, бар	0,5 ÷ 9
Давление разрушения, бар	15
Подсоединение воздуха	1/4"
Рабочая температура, ⁰C	от -5 до +60
Размер фильтруемых частиц, мкм	40
Вязкость масла	ISO VG 32
Вес, кг	0.395

Изображение блока подготовки воздуха DN.ru AFC2000
