Задвижка шиберная предназначена для установки на трубопроводе в качестве запорного устройства и регулирования потока рабочей среды в системах водоснабжения (кроме систем питьевого водопровода) и химической промышленности. Принцип работы шиберной задвижки заключается в перемещении шибера (ножа) перпендикулярно потоку среды. При полном перекрытии диаметра условного прохода трубопровода происходит остановка потока, при частичном — регулировка. Принцип работы пневмопривода основан на перемещении встроенного поршня за счет сжатого воздуха, который поступает в систему с компрессора или резервуара. Индукционный датчик – это датчик бесконтактного типа, предназначенный для контроля положения объектов из металлов. К другим материалам не чувствителен. Индукционные датчики успешно и широко используются для решения многих задач автоматизации процессов в производстве. Изготавливаются с нормально разомкнутыми и нормально замкнутыми контактами, но есть варианты и с обеими типами контакта одновременно. Работают за счет изменении параметров магнитного поля, создаваемого катушкой индуктивности внутри датчика.
|
Технические характеристики задвижек шиберных DN.ru GVKR3431M-1W-Fb-2P Ду100 Ру10/16 Рр16:
| Наименование |
Значение |
| Тип присоединения |
межфланцевый |
| Среда |
вода, кислоты, вязкие среды, сточные воды, порошковые и кристаллизованные среды, пульпа |
| Тип управления |
пневмопривод |
| Применение |
водоснабжение, теплоснабжение, промышленность |
| Тип задвижки |
Шиберная |
| Температура рабочей среды, °С |
от -30 до +260 |
| Страна производитель |
Россия |
|

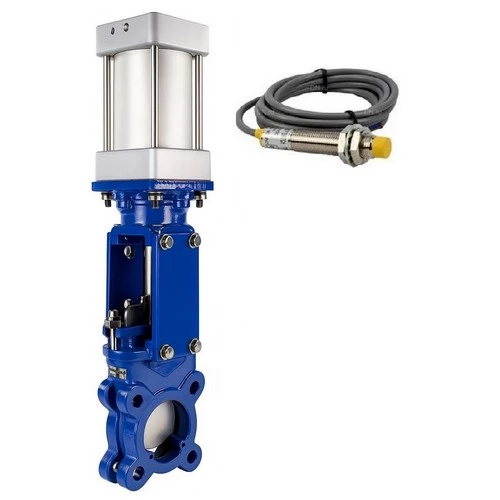

Задвижки шиберные DN.ru GVKR3431M-1W-Fb-2P Ду100 Ру10/16 Рр16 WENZ односторонние, межфланцевые, шпиндель - выдвижной, корпус - сталь WCB, шибер - нержавеющая сталь 304, уплотнение - металл, с пневмоприводом и индукционными датчиками LJ12A3-4-Z/EX 24В |
Габариты и размеры задвижек шиберных DN.ru GVKR3431M-1W-Fb-2P Ду100 Ру10/16 Рр16:
| Модель |
DN, мм |
L, мм |
D, мм |
D1, мм |
D2, мм |
H1, мм |
G, дюйм |
N-Th |
T, мм |
n – Ød, шт – мм |
| Ду100 |
100 |
51 |
220 |
180 |
156 |
600 |
1/2″ |
8-М16 |
12 |
4 – 18 |
|
Эскиз габаритов и размеров задвижек шиберных DN.ru GVKR3431M-1W-Fb-2P Ду100 Ру10/16 Рр16 |
Таблица деталей и материалов задвижек шиберных DN.ru GVKR3431M-1W-Fb-2P Ду100 Ру10/16 Рр16:
| № |
Наименование детали |
Материал |
| 1 |
Корпус |
углеродистая сталь WCB (аналог 25Л) |
| 2 |
Шибер |
нержавеющая сталь AISI 304 (аналог 08Х18Н10) |
| 3 |
Набивка |
PTFE |
| 4 |
Прижимной фланец сальника |
углеродистая сталь WCB (аналог 25Л) |
| 5 |
Стойка |
сталь Q235 (аналог Cт3) |
| 6 |
Штифт |
сталь 45 |
| 7 |
Патрон |
углеродистая сталь WCB (аналог 25Л) |
| 8 |
Шток |
сталь 45+Cr |
| 9 |
Концевой выключатель* |
- |
| 10 |
Головная часть стойки |
чугун GGG40 (аналог ВЧ40) |
| 11 |
Пневмоцилиндр |
- |
| 12 |
Соленоидный клапан* |
- |
| 13 |
Фильтр* |
- |
| 14 |
Клин |
углеродистая сталь WCB (аналог 25Л) |
| 15 |
Пневмотрубки* |
- |
*- позиции 9, 12, 13 и 15 в комплект не входят и заказываются отдельно. |
Эскиз деталей и материалов задвижек шиберных DN.ru GVKR3431M-1W-Fb-2P Ду100 Ру10/16 Рр16 |
Технические параметры пневмоцилиндров SC
| Наименование |
Значение |
| Модель |
SC |
| Конструкция |
двойного действия |
| Рабочая среда |
сжатый воздух |
| Класс загрязненности |
6 по ГОСТ 17433-80 |
| Рабочий диапазон давления, бар |
1-9 |
| Диапазон рабочих температур, °С |
от -5 до +70 |
|
Технические параметры индукционных датчиков LJ12A3-4-Z/EX 24В
| Наименование |
Значение |
| Конструкция |
цилиндрическая |
| Тип датчика |
индукционный |
| Ток, мА |
400 |
| Дистанция срабатывания, мм |
4 |
| Индикация срабатывания |
есть |
| Степень защиты, IP |
67 |
|
Индукционные датчики LJ12A3-4-Z/EX 24В
|
