Задвижка шиберная со сквозным ножом предназначена для установки на трубопроводе в качестве запорного устройства и регулирования потока рабочей среды с высокой концентрацией твердых частиц. Также может применяться в системах подачи самотеком твердых и порошкообразных веществ, поскольку режущая кромка ножа позволяет отсекать потоки высокой плотности. Пневмораспределители используются для управления в пневмосистемах, имеющих стыковочную поверхность NAMUR, для установки распределителей через сквозные отверстия в корпусе. Электромагнитное управление, осуществляется при помощи катушек напряжения 12-AC, 12-DC, 24-AC, 24-DC, 110-AC, 220-AC. В зависимости от модели, распределители имеют одностороннее или двухстороннее управление. Пневмораспределители с электромагнитным управлением имеют широкую линейку моделей и включают в себя распространенные виды переключения для трех (3/2) и пяти (5/2 и 5/3) линейных пневмораспределителей. Предназначены для использования с шиберными задвижками с пневмоцилиндром. Так же применение возможно на другой арматуре с пневмоприводом. Индукционный датчик – это датчик бесконтактного типа, предназначенный для контроля положения объектов из металлов. К другим материалам не чувствителен. Индукционные датчики успешно и широко используются для решения многих задач автоматизации процессов в производстве. Изготавливаются с нормально разомкнутыми и нормально замкнутыми контактами, но есть варианты и с обеими типами контакта одновременно. Работают за счет изменении параметров магнитного поля, создаваемого катушкой индуктивности внутри датчика. |
Технические характеристики задвижек шиберных со сквозным ножом DN.ru GVKRT3431N-2W-Fb-2P Ду100-250 Ру10-16 межфланцевых, корпус - углерод.сталь WCB, шибер - нерж.сталь 304, уплотнение - NBR, с пневмоприводом, пн/распределителем Dn.ru 4V210-08 220В и индукц.датчиками LJ12A3-4-J/EZ:
| Наименование |
Значение |
| Тип присоединения |
межфланцевый |
| Среда |
вязкие среды, порошковые и кристаллизованные среды, макулатура, пульпа |
| Тип управления |
пневмопривод |
| Применение |
добывающая промышленность, Целлюлозно-бумажная промышленность |
| Тип задвижки |
Шиберная |
| Температура рабочей среды, °С |
от -30 до +110 |
| Страна производитель |
Россия |
|

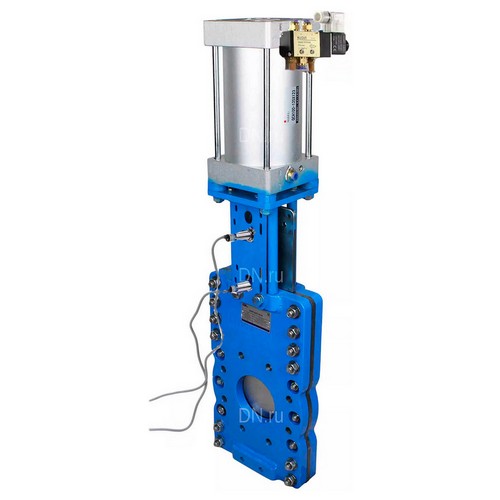

Задвижки шиберные со сквозным ножом DN.ru GVKRT3431N-2W-Fb-2P Ду100-250 Ру10-16 межфланцевые, корпус - углерод.сталь WCB, шибер - нерж.сталь 304, уплотнение - NBR, с пневмоприводом, пн/распределителем Dn.ru 4V210-08 220В и индукц.датчиками LJ12A3-4-J/EZ
|
Габариты и размеры задвижек шиберных со сквозным ножом DN.ru GVKRT3431N-2W-Fb-2P Ду100-250 Ру10-16 межфланцевых, корпус - углерод.сталь WCB, шибер - нерж.сталь 304, уплотнение - NBR, с пневмоприводом, пн/распределителем Dn.ru 4V210-08 220В и индукц.датчиками LJ12A3-4-J/EZ:
| Типоразмер |
DN, мм |
L, мм |
D, мм |
D1, мм |
D2, мм |
H1, мм |
G, дюйм |
N - Th |
T, мм |
| Ду100 |
100 |
51 |
220 |
180 |
156 |
428 |
1/2″ |
8 – М16 |
12 |
| Ду150 |
150 |
57 |
285 |
240 |
211 |
553 |
3/4″ |
8 – М20 |
14 |
| Ду200 |
200 |
70 |
340 |
295 |
266 |
727 |
3/4″ |
8 – М20 |
16 |
| Ду250 |
250 |
70 |
395 |
350 |
319 |
880 |
3/4″ |
12 – М20 |
16 |
|
Эскиз габаритов и размеров задвижек шиберных со сквозным ножом DN.ru GVKRT3431N-2W-Fb-2P Ду100-250 Ру10-16 межфланцевых, корпус - углерод.сталь WCB, шибер - нерж.сталь 304, уплотнение - NBR, с пневмоприводом, пн/распределителем Dn.ru 4V210-08 220В и индукц.датчиками LJ12A3-4-J/EZ |
Таблица деталей и материалов задвижек шиберных со сквозным ножом DN.ru GVKRT3431N-2W-Fb-2P Ду100-250 Ру10-16 межфланцевых, корпус - углерод.сталь WCB, шибер - нерж.сталь 304, уплотнение - NBR, с пневмоприводом, пн/распределителем Dn.ru 4V210-08 220В и индукц.датчиками LJ12A3-4-J/EZ:
| № п/п |
Наименование детали |
Материал |
| 1 |
Корпус |
сталь WCB |
| 2 |
Шибер |
сталь нержавеющая 304 |
| 3 |
Уплотнение направляющей |
NBR |
| 4 |
Уплотнение направляющей |
NBR |
| 5 |
Стойка |
сталь Q235 |
| 6 |
Шток |
сталь 45 |
| 7 |
Головная часть стойки |
чугун GGG40 |
| 8 |
Пневмоцилиндр |
- |
| 9 |
Штоковый соединительный узел |
сталь Q235 |
| 10 |
Соленоидный клапан |
- |
| 11 |
Фильтр |
- |
|
Эскиз деталей и материалов задвижек шиберных со сквозным ножом DN.ru GVKRT3431N-2W-Fb-2P Ду100-250 Ру10-16 межфланцевых, корпус - углерод.сталь WCB, шибер - нерж.сталь 304, уплотнение - NBR, с пневмоприводом, пн/распределителем Dn.ru 4V210-08 220В и индукц.датчиками LJ12A3-4-J/EZ |
Технические параметры пневмоцилиндров SC:
| Наименование |
Значение |
| Тип действия |
двойного действия |
| Рабочая среда |
сжатый воздух |
| Класс загрязненности |
6 по ГОСТ 17433-80 |
| Тип крепления |
FA FB CA CB LB YB |
| Демпфирование |
регулируемое |
| Длина демпфирования, мм |
32 |
| Рабочий диапазон давления, бар |
1 - 9 |
| Максимально допустимое давление, бар |
13.5 |
| Диапазон рабочих температур, °С |
от -5 до +70 |
|
Габариты и размеры пневмоцилиндров SC:
| Модель пневмоцилиндра |
SC 125x145 |
SC 200x220 |
| A, мм |
246 |
320 |
| B, мм |
102 |
128 |
| C, мм |
144 |
192 |
| D, мм |
60 |
80 |
| E, мм |
70 |
80 |
| F, мм |
32 |
48 |
| G, мм |
40 |
50 |
| H, мм |
50 |
60 |
| I, мм |
39 |
52 |
| J, мм |
11 |
14 |
| K |
М27х2 |
М36х2 |
| L |
М12х1.75 |
М16х2 |
| M, мм |
15 |
30 |
| N, мм |
20 |
25 |
| O, дюйм |
G1/2″ |
G3/4″ |
| S, мм |
140 |
220 |
| T, мм |
110 |
175 |
| V, мм |
32 |
50 |
| W, мм |
29 |
46 |
|
Эскиз габаритов и размеров пневмоцилиндров SC |
Технические параметры пневмораспределителя DN.ru 4V210-08:
| Наименование |
Значение |
| Конструкция |
золотникового типа |
| Номинальное давление PN, Мпа |
1.2 |
| Рабочее давление, бар |
1.5 - 8 |
| Рабочая среда |
фильтрованный сжатый воздух |
| Температура рабочая, °С |
от -20 до +70 |
| Частота срабатывания, циклов/с |
5 |
| Ручное дублирование |
есть |
| Степень защиты, IP |
65 |
| Крепление |
через сквозные отверстия в корпусе |
| Материал корпуса |
анодированный алюминий |
| Время отклика, сек. |
0.05 |
|
Пневмораспределитель DN.RU 4V210-08 |
Технические параметры индукционных датчиков LJ12A3-4-J/EZ:
| Наименование |
Значение |
| Конструкция |
цилиндрическая |
| Тип датчика |
индукционный |
| Напряжение питания, В |
220 |
| Ток, мА |
400 |
| Состояние выхода |
нормально разомкнутый |
| Дистанция срабатывания, мм |
4 |
| Индикация срабатывания |
есть |
| Степень защиты, IP |
67 |
|
Индукционные датчики LJ12A3-4-J/EZ |
