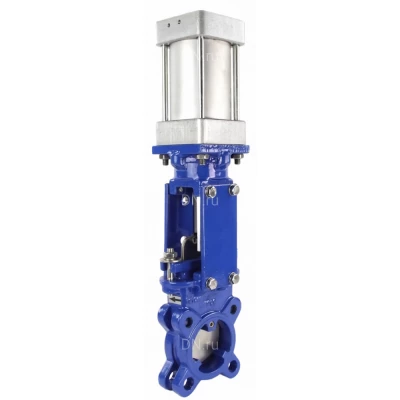

Задвижки шиберные DN.ru GVKR3431M-1W-Fb-2P Ду400 Ру10 Рр6 WENZ односторонние, межфланцевые, шпиндель - выдвижной, корпус - сталь WCB, шибер - нержавеющая сталь 304, уплотнение - металл, с пневмоприводом предназначены для установки на трубопроводе в качестве запорного устройства и регулирования потока рабочей среды в системах водоснабжения (кроме систем питьевого водопровода) и химической промышленности. Принцип работы шиберной задвижки заключается в перемещении шибера (ножа) перпендикулярно потоку среды. При полном перекрытии диаметра условного прохода трубопровода происходит остановка потока, при частичном - регулировка. Принцип работы пневмопривода основан на перемещении встроенного поршня за счет сжатого воздуха, который поступает в систему с компрессора или резервуара. |
Технические параметры задвижек шиберных DN.ru GVKR3431M-1W-Fb-2P Ду400 Ру10 Рр6 WENZ| Характеристика | Значение |
|---|
| Тип задвижки | Шиберная | | Применение | Системы водоочистки и канализации, инженерные сети | | Среда | вода, пульпа, cточные воды, вязкие, порошковые и кристаллизованные среды, слабые растворы органических кислот (уксусная, лимонная - до +100°C) с контролем развития коррозии | | Тип управления | пневмопривод | | Уплотнение | Металл | | Класс материала корпуса | сталь | | Материал корпуса | углеродистая сталь | | Давление номинальное | 10 бар | | Температура рабочей среды | от -30 до 260 °C | | Бренд | DN.ru | | Страна производитель | Россия | | Срок службы | 15 лет |
| Видео задвижек шиберных DN.ru GVKR3431M-1W-Fb-2P Ду400 Ру10 Рр6 WENZ |
Габариты и размеры задвижек шиберных DN.ru GVKR3431M-1W-Fb-2P Ду400 Ру10 Рр6 WENZ| Модель | DN, мм | L, мм | D, мм | D1, мм | D2, мм | G, дюйм | N-Th | T, мм | n, шт | Ød, мм | ⊕, шт |
|---|
| Ду400 Ру6 | 400 | 89 | 565 | 515 | 480 | 1528 | 20 | 27 | 16-М24 | 1/2″ | 6 |

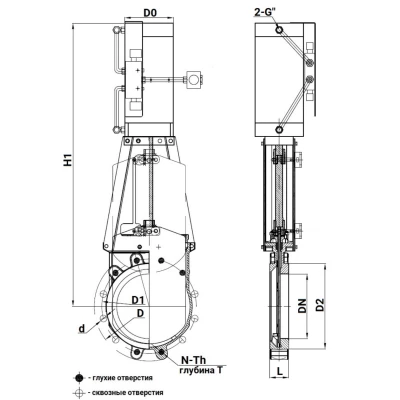

|  Эскиз габаритов задвижек шиберных DN.ru GVKR3431M-1W-Fb-2P Ду400 Ру10 Рр6 WENZ |
Материалы деталей задвижек шиберных DN.ru GVKR3431M-1W-Fb-2P Ду400 Ру10 Рр6 WENZ| № | Наименование | Материал |
|---|
| 1 | Корпус | углеродистая сталь WCB (аналог 25Л) | | 2 | Шибер | нержавеющая сталь AISI 304 (аналог 08Х18Н10) | | 3 | Набивка | PTFE | | 4 | Прижимной фланец сальника | углеродистая сталь WCB (аналог 25Л) | | 5 | Стойка | сталь Q235 (аналог Ст3) | | 6 | Штифт | сталь 45 | | 7 | Патрон | углеродистая сталь WCB (аналог 25Л) | | 8 | Шток | сталь 45+Сг | | 9 | Концевой выключатель* | - | | 10 | Головная часть стойки | чугун GGG40 (аналог ВЧ40) | | 11 | Пневмоцилиндр | - | | 12 | Соленоидный клапан* | - | | 13 | Фильтр* | - | | 14 | Клин | углеродистая сталь WCB (аналог 25Л) | | 15 | Пневмотрубки* | - |

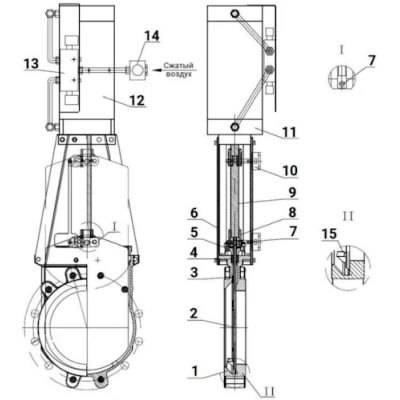

|  Материалы деталей задвижек шиберных DN.ru GVKR3431M-1W-Fb-2P Ду400 Ру10 Рр6 WENZ |
Основные параметры пневмоцилиндра SC| Характеристика | Значение |
|---|
| Тип действия | двойного действия | | Рабочая среда | сжатый воздух | | Класс загрязненности | 6 по ГОСТ 17433-80 | | Тип крепления | FA FB CA CB LB YB | | Демпфирование | регулируемое | | Рабочий диапазон давления, бар | 1 - 9 | | Максимально допустимое давление, бар | 13,5 | | Диапазон рабочих температур, °С | от -5 до +70 |
| |
