Задвижки шиберные DN.ru GVKR3431M-1W-Fb-2P Ду50-400 Ру10 WENZ межфланц, с выдвижным штоком, корпус - сталь WCB, уплотнение - METAL, с пневмоприводом, пневмораспределителителем 4V210-08 AC220V, датчиками LJ12A3-4-J/EZ 220В и возд. фильтром AFC2000 купить в Москве и РФ

Задвижка шиберная с уплотнением «металл-металл» предназначена для полного перекрытия или регулирования потока рабочей среды в магистральных и технологических трубопроводах, перемещающих вязкие, порошкообразные, загрязненные или агрессивные рабочие среды, в том числе при повышенных температурных режимах.

Принцип работы шиберной задвижки заключается в перемещении шибера (ножа) перпендикулярно потоку среды. При полном перекрытии диаметра условного прохода трубопровода происходит остановка потока, при частичном — регулировка. Принцип работы пневмопривода основан на перемещении встроенного поршня за счет сжатого воздуха, который поступает в систему с компрессора или резервуара. Сила движения штока пневмопривода, жестко связанного со штоком задвижки, передается на шток трубопроводной арматуры и позволяет перемещать шибер при открытии/закрытии.

Технические характеристики задвижек шиберных DN.ru GVKR3431M-1W-Fb-2P Ду50-400 Ру10:

Наименование	Значение
Тип присоединения	межфланцевый
Среда	вода, кислоты, вязкие среды, сточные воды, порошковые и кристаллизованные среды, пульпа
Тип управления	пневмопривод
Применение	водоснабжение, теплоснабжение, промышленность
Тип задвижки	Шиберная
Температура рабочей среды, °С	от -30 до +260
Страна производитель	Россия

Задвижки шиберные DN.ru GVKR3431M-1W-Fb-2P Ду50-400 Ру10 WENZ межфланц, с выдвижным штоком, корпус - сталь WCB, уплотнение - METAL, с пневмоприводом, пневмораспределителителем 4V210-08 AC220V, датчиками LJ12A3-4-J/EZ 220В и возд. фильтром AFC2000

Габариты и размеры задвижек шиберных DN.ru GVKR3431M-1W-Fb-2P Ду50-400 Ру10:

Модель	DN, мм	L, мм	D, мм	D1, мм	D2, мм	H1, мм	G, дюйм	N-Th, шт-резьба	T, мм	n-Ød, шт-мм
Ду50 Ру10	50	48	165	125	99	417	1/2″	8-М16	12	-
Ду65 Ру10	65	48	165	145	118	460	1/2″	8-М16	12	-
Ду80 Ру10	80	51	200	160	132	510	1/2″	8-М16	12	4-18
Ду100 Ру10	100	51	220	180	156	600	1/2″	8-М16	12	4-18
Ду125 Ру10	125	57	250	210	181	628	1/2″	8-М16	12	4-18
Ду150 Ру10	150	57	285	240	211	780	1/2″	8-М20	14	4-23
Ду300 Ру10	300	76	445	400	370	1232	1/2″	12-М20	16	6-23
Ду400 Ру10	400	89	565	515	480	1528	1/2″	20-М24	20	6-27

* N — общее количество глухих отверстий с двух сторон

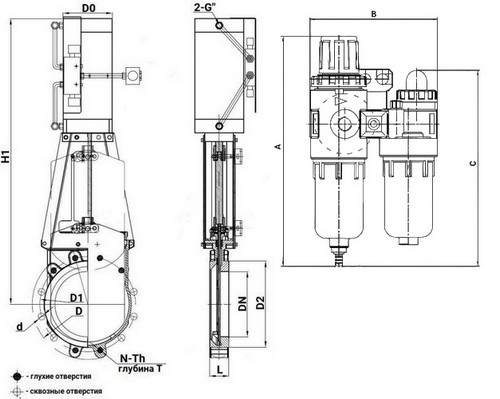

Эскиз габаритов и размеров задвижек шиберных DN.ru GVKR3431M-1W-Fb-2P Ду50-400 Ру10

Таблица деталей и материалов задвижек шиберных DN.ru GVKR3431M-1W-Fb-2P Ду50-400 Ру10:

№ п/п	Наименование детали	Материал
1	Корпус	углеродистая сталь WCB (аналог 25Л)
2	Шибер	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
3	Набивка	PTFE
4	Прижимной фланец сальника	углеродистая сталь WCB (аналог 25Л)
5	Стойка	сталь Q235 (аналог Ст3)
6	Штифт	сталь 45
7	Патрон	углеродистая сталь WCB (аналог 25Л)
8	Шток	сталь 45+Cr
9	Концевой выключатель*	-
10	Головная часть стойки	чугун GGG40 (аналог ВЧ40)
11	Пневмоцилиндр	-
12	Соленоидный клапан*	-
13	Фильтр*	-
14	Клин	углеродистая сталь WCB (аналог 25Л)
15	Пневмотрубки*	-

* - позиции 9, 12, 13 и 15 в комплект не входят и заказываются отдельно.

Эскиз деталей и материалов задвижек шиберных DN.ru GVKR3431M-1W-Fb-2P Ду50-400 Ру10

Технические параметры пневмоцилиндров SC

Наименование	Значение
Модель	SC
Конструкция	двойного действия
Рабочая среда	сжатый воздух
Класс загрязненности	6 по ГОСТ 17433-80
Рабочий диапазон давления, бар	1-9
Диапазон рабочих температур, °С	от -5 до +70

Технические параметры пневмораспределителя DN.RU 4V210-08 KUOIN

Наименование	Значение
Конструкция	золотникового типа
Модель пневмораспределителя	4V210-08 KUOIN
Испытательное давление (проверка прочности корпуса. Не для эксплуатации!), бар	15
Рабочее давление (рекомендуемый диапазон для нормальной работы), бар	1.5 ÷ 1.8
Вид пневмораспределителя	5/2 пятилинейный, двухпозиционный
Рабочая среда	очищенный воздух (тонкость очистки 40 мкм)
Эффективная площадь сечения, мм2	16
Температура эксплуатации, °C	от -20 до +70
Максимальная частота срабатывания, цикл/сек	8
Ручное дублирование	есть
Степень защиты, IP	65
Соединение с пневмоприводом	через пневматические шланги
Крепление к поверхности	через сквозные отверстия в корпусе
Материал корпуса	анодированный алюминий
Размеры выхлопных портов (сброс в атмосферу)	2 - G1/4″
Размер портов отвода воздуха (в пневмопривод)	2 - G1/8″
Размер порта подвода воздуха (в пневмораспределитель)	G1/8″
Время отклика, сек	0.05
Вес, кг	0.22
Средний ресурс, циклов	10 000 000

Пневмораспределитель DN.RU 4V210-08 KUOIN

Технические параметры индукционных датчиков LJ12A3-4

Наименование	Значение
Конструкция	цилиндрическая
Тип датчика	индукционный
Ток, мА	400
Дистанция срабатывания, мм	4
Индикация срабатывания	есть
Степень защиты, IP	67

Индукционные датчики LJ12A3-4

Технические параметры блока подготовки воздуха Dn.ru AFC2000

Наименование	Значение
Рабочее давление, бар	8
Регулируемый диапазон давления, бар	0.5 ÷ 9
Размер фильтруемых частиц, мкм	40 мкм
Вес, кг	0.395

Блок подготовки воздуха Dn.ru AFC2000
