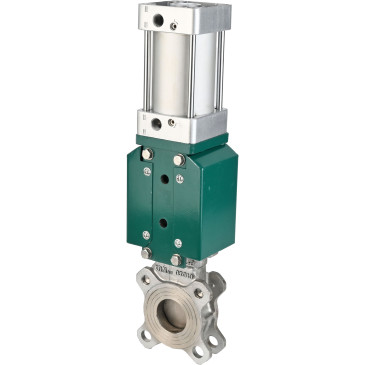

Задвижка шиберная DN.ru GVKR3131E-2W-Fb-2P Ду65 Ру16 двусторонняя, межфланцевая, шпиндель - выдвижной, корпус - нержавеющая сталь 304, шибер - нержавеющая сталь 304, уплотнение - EPDM, с пневмоприводом

Name: Задвижка шиберная DN.ru GVKR3131E-2W-Fb-2P Ду65 Ру16 двусторонняя, межфланцевая, шпиндель - выдвижной, корпус - нержавеющая сталь 304, шибер - нержавеющая сталь 304, уплотнение - EPDM, с пневмоприводом
Brand: DN.ru
Price: 89318 RUB
Availability: InStock

Внешний вид товара, размеры, количество и параметры монтажных элементов зависят от выбранных характеристик конкретного товара и могут отличаться от изображения на сайте.

О товаре

Код: D040-07945

Производитель: DN.ru, Россия

Тип задвижки: Шиберная

Серия: GVKR

Диаметр: Ду65

Давление условное: 16 бар

Строительная длина: 48.00 мм

Температура рабочей среды, max: 120 ℃

Тип присоединения: межфланцевый

Класс материала корпуса: нержавеющая сталь

Тип управления: пневмопривод

Конструкция шпинделя: выдвижной

Клин: однодисковый

Уплотнение: EPDM

Все характеристики

Арт. D040-07945

Низкая цена

89 318 на 2024-12-31

₽ $ €

Запросить остатки

Доставка в город Москва

Гарантия 12 месяцев

Возможна отсрочка до 90 дней

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Все размеры:

Ду50 85 970₽Ду65 89 318₽Ду80 92 271₽Ду100 52 807₽Ду125 118 450₽Ду150 137 985₽Ду200 197 333₽

Характеристики

Паспорта и сертификаты

Аналоги

Доставка

Характеристики

Задвижки шиберные DN.ru GVKR3131E-2W-Fb-2P Ду65 Ру16 предназначены для установки на трубопроводе в качестве запорного устройства и регулирования потока рабочей среды в системах водоснабжения и химической промышленности. 1.3. Принцип работы шиберной задвижки заключается в перемещении шибера (ножа) перпендикулярно потоку среды. При полном перекрытии диаметра условного прохода трубопровода происходит остановка потока, при частичном — регулировка. Герметичность шиберной задвижки в закрытом состоянии обеспечивается прижатием шибера к уплотнению под воздействием давления рабочей среды.

Основные технические характеристики задвижек шиберных DN.ru GVKR3131E-2W-Fb-2P Ду65 Ру16

Тип задвижки - Шиберная
Диаметр номинальный DN - 65 мм
Давление номинальное PN - 16 бар
Рабочее давление - 16 бар
Температура рабочей среды - от -20 до + 120
Тип присоединения - межфланцевый
Класс герметичности по ГОСТ 9544-2015 - "A"
Материал корпуса - Нержавеющая сталь AISI/SS 304/08Х18Н10
Материал запорного органа - Нержавеющая сталь AISI/SS 304/08Х18Н10
Строительная длина - 48 мм
Класс материала корпуса - нержавеющая сталь
Управление - С пневмоприводом
Конструкция шпинделя - выдвижной
Клин - однодисковый
Тип уплотнения - EPDM
Вес - 13 кг
Страна производитель - Россия
Страна производитель привода - Китай

Задвижка шиберная DN.ru GVKR3131E-2W-Fb-2P Ду65 Ру16 двусторонняя, межфланцевая, шпиндель - выдвижной, корпус - нержавеющая сталь 304, шибер - нержавеющая сталь 304, уплотнение - EPDM, с пневмоприводом

Габаритно-установочные размеры задвижек шиберных DN.ru GVKR3131E-2W-Fb-2P Ду65 Ру16

Ду - 65 мм
L - 48 мм
D - 185 мм
D1 - 145 мм
D2 - 118 мм
H - 470 мм
H1 - 560 мм
nxTh - 4x16

Эскиз задвижек шиберных DN.ru GVKR3131E-2W-Fb-2P Ду65 Ру16

Спецификация материалов задвижек шиберных DN.ru GVKR3131E-2W-Fb-2P Ду65 Ру16

№ п/п	Наименование детали	Материал
1	Корпус	сталь 304
2	Шибер (нож)	сталь 304
3-4	Болт / гайка	сталь А3
5	Набивка	PTFE
6	Сальниковая набивка	сталь 304
7-9	Болт / гайка	сталь А3
10	Зажимной патрон	сталь 45
11	Стойка	сталь А3
12	Опора	сталь А3
13	Пневмоцилиндр	-
14	Седловое уплотнение	EPDM

Эскиз материалов задвижек шиберных DN.ru GVKR3131E-2W-Fb-2P Ду65 Ру16

Паспорта и сертификаты

Паспорт на задвижки шиберные DN.ru GVKR3131E-2W-Fb-2P Ду50-200 Ру16 с пневмоприводом

Декларация о соответствии ТР ТС 032/2013 Арматура промышленная, трубопроводная торговой марки DN.ru

Декларация о соответствии на задвижки шиберные DN.ru

Сертификат соответствия в части сейсмостойкости на арматуру промышленную трубопроводную DN.ru

Сертификат соответствия в области пожарной безопасности на арматуру промышленную трубопроводную DN.ru

График сравнения цен аналогичных задвижек*. При клике на точку графика получите развернутую информацию.

*Задвижки подобраны по следующим параметрам: Ду65, Ру16, тип задвижки - Шиберная, тип присоединения - межфланцевый, тип управления - пневмопривод, наличие телескопического штока - , длина телескопического штока min - мм, max - мм, наличие колонки управления - , длина колонки управления - мм

Задвижки по выборке: Ду65, Ру16, тип задвижки - шиберная, тип присоединения - межфланцевый, тип управления - пневмопривод
