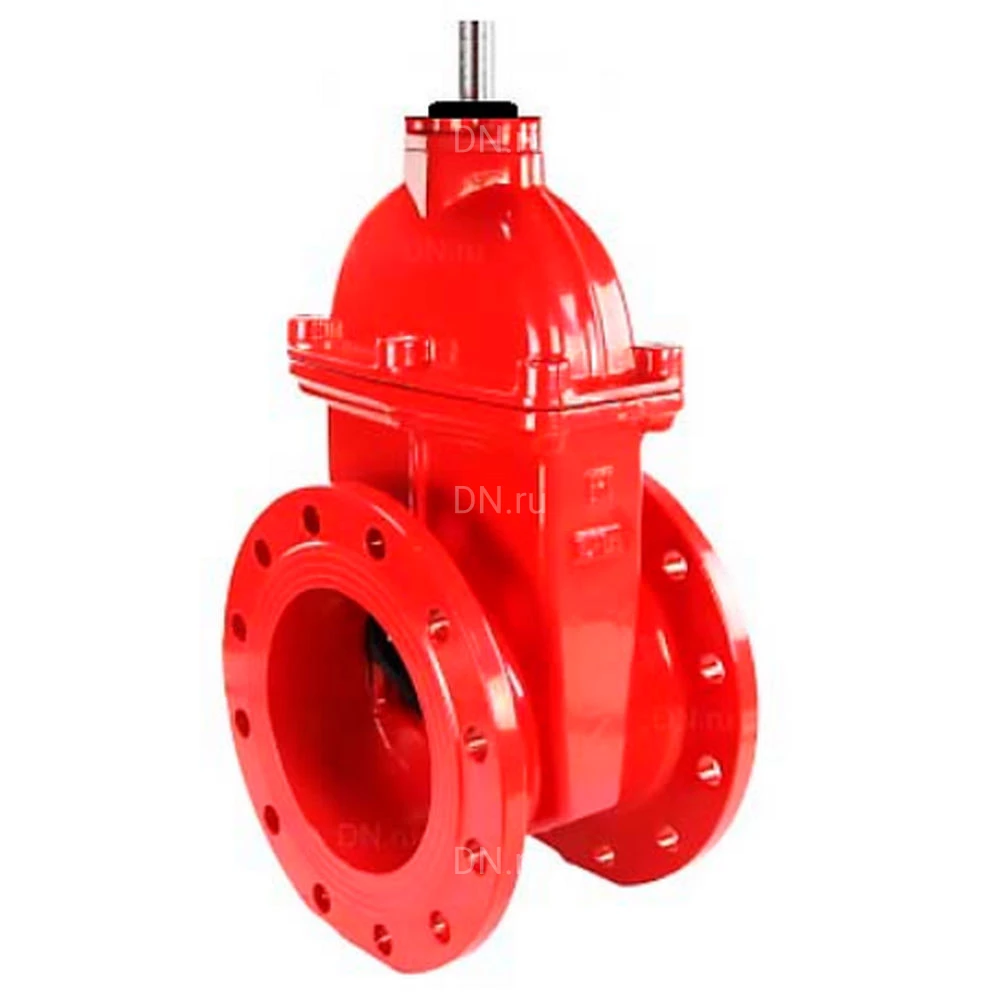

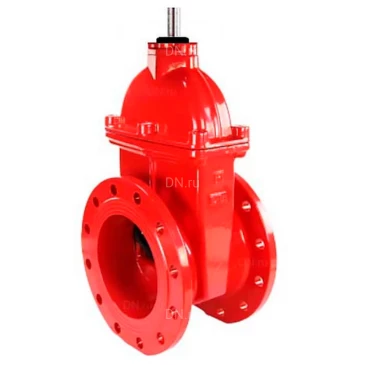

Задвижка клиновая 30ч939р DN.ru GVWN1414E-2W-F Ду100 Ру10/16, фланцевая, корпус - чугун GGG50, уплотнение - EPDM, c ОСТ-фланцем тип А и невыдвижным голым штоком, цвет - красный, крутящий момент 45Нм

Задвижка клиновая 30ч939р DN.ru GVWN1414E-2W-F Ду100 Ру10/16, фланцевая, корпус - чугун GGG50, уплотнение - EPDM, c ОСТ-фланцем тип А и невыдвижным голым штоком, цвет - красный, крутящий момент 45Нм
Артикул: D040-09351

Модификация

О товаре

Код: D040-09351
Производитель: DN.ru, Россия
Тип задвижки: Клиновая
Серия: GVWN
Таблица фигур: 30ч939р (МЗВ)
Диаметр условный: Ду100 мм
Давление условное: 10/16 бар
Температура рабочей среды, max: 80 ℃
Тип присоединения: фланцевый
Класс материала корпуса: чугун
Конструкция шпинделя: невыдвижной
Клин: обрезиненный
Уплотнение: EPDM
Тип управления: голый шток
Все характеристики
на 2025-12-31
71 388,61
  • $
  • €
Гарантия 12 месяцев
Возможна отсрочка до 90 дней
В избранное
Бесплатная доставка до ТК
Сертифицированный товар

Характеристики

Задвижка чугунная клиновая DN.ru 30ч939р GVWN1414E-2W-F Ру10/16 предназначена для установки на трубопроводе в качестве запорного устройства в системах водоснабжения и химической промышленности.

Принцип работы: Клин, соединенный со шпинделем, опускается или поднимается в зависимости от направления вращения маховика или вала электропривода, редуктора, закрывая или открывая проходное сечение корпуса задвижки.

Общие характеристики задвижки DN.ru 30ч939р GVWN1414E-2W-F Ду100:

  • Тип задвижки - Клиновая
  • Диаметр номинальный DN - 100 мм
  • Давление условное PN - 10/16 бар
  • Тип присоединения по ОСТ - А
  • Размер штока арматуры - 14х14 мм
  • Тип присоединения - фланцевый
  • Класс герметичности по ГОСТ 9544-2015 - "A"
  • Материал корпуса - Высокопрочный чугун GGG50/ВЧ50/EN-GJS-500-7
  • Управление - голый шток
  • Конструкция шпинделя - невыдвижной
  • Клин - обрезиненный
  • Тип уплотнения - EPDM
  • Цвет задвижки - Красный
  • Вес - 15.85 кг
  • Страна производитель - Россия
 Задвижка клиновая 30ч939р DN.ru GVWN1414E-2W-F Ду100 Ру10/16, фланцевая, корпус - чугун GGG50, уплотнение - EPDM, c ОСТ-фланцем тип А и невыдвижным голым штоком, цвет - красный, крутящий момент 45Нм

Задвижка клиновая 30ч939р DN.ru GVWN1414E-2W-F Ду100 Ру10/16, фланцевая, корпус - чугун GGG50, уплотнение - EPDM, c ОСТ-фланцем тип А и невыдвижным голым штоком, цвет - красный, крутящий момент 45Нм

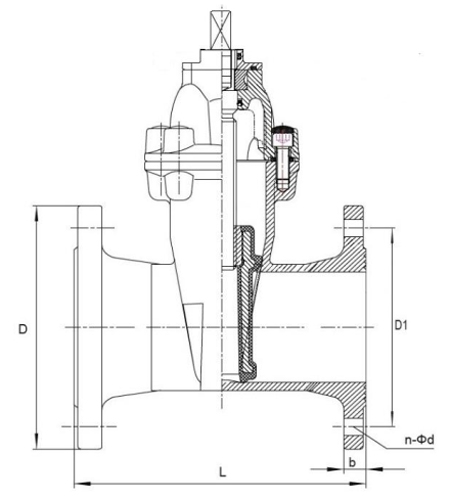

Габаритные и установочные размеры задвижки DN.ru 30ч939р GVWN1414E-2W-F Ду100:

  • L - 190 мм
  • D - 220 мм
  • D1 - 180 мм
  • b - 19 мм
  • n-⌀d - 8-19 мм
 Задвижка клиновая 30ч939р DN.ru GVWN1414E-2W-F Ду100 Ру10/16, фланцевая, корпус - чугун GGG50, уплотнение - EPDM, c ОСТ-фланцем тип А и невыдвижным голым штоком, цвет - красный, крутящий момент 45Нм

Эскиз задвижки DN.ru 30ч939р GVWN1414E-2W-F Ду100

Основные материалы деталей задвижки DN.ru 30ч939р GVWN1414E-2W-F Ду100:

№ п/п Наименование детали Материал
1 Корпус чугун GGG50 (аналог ВЧ50)
2 Клин чугун GGG50 (аналог ВЧ50) + EPDM
3 Гайка штока латунь
4 Шток нержавеющая сталь SS 420 (аналог ст.20Х13)
5 Крышка чугун GGG50 (аналог ВЧ50)
6 Кольцо латунь
Задвижка клиновая 30ч939р DN.ru GVWN1414E-2W-F Ду100 Ру10/16, фланцевая, корпус - чугун GGG50, уплотнение - EPDM, c ОСТ-фланцем тип А и невыдвижным голым штоком, цвет - красный, крутящий момент 45Нм

Эскиз материалов деталей задвижки DN.ru 30ч939р GVWN1414E-2W-F Ду100
