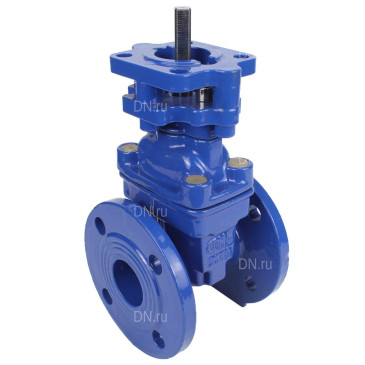

Задвижки клиновые 30ч939р DN.ru GVWN1414E-2W-F Ду50-250 Ру10/16, фланцевые, корпус - чугун GGG50, уплотнение - EPDM, c ОСТ-фланцем и невыдвижным квадратным штоком под электропривод, цвет - синий

СТМ многоступенчатые насосы 2
СТМ многоступенчатые насосы 2-mobile
КИПиА Акваконтроль 2
КИПиА Акваконтроль 2-mobile
Сортировать по:
актуальности
Поделиться ссылкой на подборку
Задвижка клиновая 30ч939р (аналог МЗВ) DN.ru GVWN1414E-2W-F Ду50 Ру10/16 фланцевая, клин - обрезиненный, шпиндель - невыдвижной, корпус - чугун, уплотнение - EPDM, c ОСТ-фланцем, с голым штоком, цвет - синий
Задвижка клиновая 30ч939р (аналог МЗВ) DN.ru GVWN1414E-2W-F Ду50 Ру10/16 фланцевая, клин - обрезиненный, шпиндель - невыдвижной, корпус - чугун, уплотнение - EPDM, c ОСТ-фланцем, с голым штоком, цвет - синий
Артикул: D040-07958
Бренд: DN.ru
Страна производитель: Россия
Тип задвижки: Клиновая
Серия: GVWN
Таблица фигур: 30ч939р (МЗВ)
Диаметр: 50 мм
Строительная длина: 150 мм
Температура: 80 °C
Тип присоединения: фланцевый
Класс материала корпуса: чугун
Управление: голый шток
Конструкция шпинделя: невыдвижной
Клин: обрезиненный
Уплотнение: EPDM
на 2025-12-19
35 392,75
  • $
  • €
Задвижка клиновая 30ч939р (аналог МЗВ) DN.ru GVWN1414E-2W-F Ду65 Ру10/16 фланцевая, клин - обрезиненный, шпиндель - невыдвижной, корпус - чугун, уплотнение - EPDM, c ОСТ-фланцем, с голым штоком, цвет - синий
Задвижка клиновая 30ч939р (аналог МЗВ) DN.ru GVWN1414E-2W-F Ду65 Ру10/16 фланцевая, клин - обрезиненный, шпиндель - невыдвижной, корпус - чугун, уплотнение - EPDM, c ОСТ-фланцем, с голым штоком, цвет - синий
Артикул: D040-07959
Бренд: DN.ru
Страна производитель: Россия
Тип задвижки: Клиновая
Серия: GVWN
Таблица фигур: 30ч939р (МЗВ)
Диаметр: 65 мм
Строительная длина: 170 мм
Температура: 80 °C
Тип присоединения: фланцевый
Класс материала корпуса: чугун
Управление: голый шток
Конструкция шпинделя: невыдвижной
Клин: обрезиненный
Уплотнение: EPDM
на 2025-12-19
37 957,63
  • $
  • €
Задвижка клиновая 30ч939р (аналог МЗВ) DN.ru GVWN1414E-2W-F Ду80 Ру10/16 фланцевая, клин - обрезиненный, шпиндель - невыдвижной, корпус - чугун, уплотнение - EPDM, c ОСТ-фланцем, с голым штоком, цвет - синий
Задвижка клиновая 30ч939р (аналог МЗВ) DN.ru GVWN1414E-2W-F Ду80 Ру10/16 фланцевая, клин - обрезиненный, шпиндель - невыдвижной, корпус - чугун, уплотнение - EPDM, c ОСТ-фланцем, с голым штоком, цвет - синий
Артикул: D040-07960
Бренд: DN.ru
Страна производитель: Россия
Тип задвижки: Клиновая
Серия: GVWN
Таблица фигур: 30ч939р (МЗВ)
Диаметр: 80 мм
Строительная длина: 180 мм
Температура: 80 °C
Тип присоединения: фланцевый
Класс материала корпуса: чугун
Управление: голый шток
Конструкция шпинделя: невыдвижной
Клин: обрезиненный
Уплотнение: EPDM
на 2025-12-19
40 049,91
  • $
  • €
Задвижка клиновая 30ч939р (аналог МЗВ) DN.ru GVWN1414E-2W-F Ду125 Ру10/16 фланцевая, клин - обрезиненный, шпиндель - невыдвижной, корпус - чугун, уплотнение - EPDM, c ОСТ-фланцем, с голым штоком, цвет - синий
Задвижка клиновая 30ч939р (аналог МЗВ) DN.ru GVWN1414E-2W-F Ду125 Ру10/16 фланцевая, клин - обрезиненный, шпиндель - невыдвижной, корпус - чугун, уплотнение - EPDM, c ОСТ-фланцем, с голым штоком, цвет - синий
Артикул: D040-07962
Бренд: DN.ru
Страна производитель: Россия
Тип задвижки: Клиновая
Серия: GVWN
Таблица фигур: 30ч939р (МЗВ)
Диаметр: 125 мм
Строительная длина: 200 мм
Температура: 80 °C
Тип присоединения: фланцевый
Класс материала корпуса: чугун
Управление: голый шток
Конструкция шпинделя: невыдвижной
Клин: обрезиненный
Уплотнение: EPDM
на 2025-12-19
51 589,43
  • $
  • €
Задвижка клиновая 30ч939р (аналог МЗВ) DN.ru GVWN1414E-2W-F Ду150 Ру10/16 фланцевая, клин - обрезиненный, шпиндель - невыдвижной, корпус - чугун, уплотнение - EPDM, c ОСТ-фланцем, с голым штоком, цвет - синий
Задвижка клиновая 30ч939р (аналог МЗВ) DN.ru GVWN1414E-2W-F Ду150 Ру10/16 фланцевая, клин - обрезиненный, шпиндель - невыдвижной, корпус - чугун, уплотнение - EPDM, c ОСТ-фланцем, с голым штоком, цвет - синий
Артикул: D040-07963
Бренд: DN.ru
Страна производитель: Россия
Тип задвижки: Клиновая
Серия: GVWN
Таблица фигур: 30ч939р (МЗВ)
Диаметр: 150 мм
Строительная длина: 210 мм
Температура: 80 °C
Тип присоединения: фланцевый
Класс материала корпуса: чугун
Управление: голый шток
Конструкция шпинделя: невыдвижной
Клин: обрезиненный
Уплотнение: EPDM
на 2025-12-19
55 720,82
  • $
  • €
Задвижка клиновая 30ч939р (аналог МЗВ) DN.ru GVWN1414E-2W-F Ду200 Ру10/16 фланцевая, клин - обрезиненный, шпиндель - невыдвижной, корпус - чугун, уплотнение - EPDM, c ОСТ-фланцем, с голым штоком, цвет - синий
Задвижка клиновая 30ч939р (аналог МЗВ) DN.ru GVWN1414E-2W-F Ду200 Ру10/16 фланцевая, клин - обрезиненный, шпиндель - невыдвижной, корпус - чугун, уплотнение - EPDM, c ОСТ-фланцем, с голым штоком, цвет - синий
Артикул: D040-07964
Бренд: DN.ru
Страна производитель: Россия
Тип задвижки: Клиновая
Серия: GVWN
Таблица фигур: 30ч939р (МЗВ)
Диаметр: 200 мм
Строительная длина: 230 мм
Температура: 80 °C
Тип присоединения: фланцевый
Класс материала корпуса: чугун
Управление: голый шток
Конструкция шпинделя: невыдвижной
Клин: обрезиненный
Уплотнение: EPDM
на 2025-12-19
74 127,37
  • $
  • €
Задвижка клиновая 30ч939р (аналог МЗВ) DN.ru GVWN1414E-2W-F Ду250 Ру10/16 фланцевая, клин - обрезиненный, шпиндель - невыдвижной, корпус - чугун, уплотнение - EPDM, c ОСТ-фланцем, с голым штоком, цвет - синий
Задвижка клиновая 30ч939р (аналог МЗВ) DN.ru GVWN1414E-2W-F Ду250 Ру10/16 фланцевая, клин - обрезиненный, шпиндель - невыдвижной, корпус - чугун, уплотнение - EPDM, c ОСТ-фланцем, с голым штоком, цвет - синий
Артикул: D040-07965
Бренд: DN.ru
Страна производитель: Россия
Тип задвижки: Клиновая
Серия: GVWN
Таблица фигур: 30ч939р (МЗВ)
Диаметр: 250 мм
Строительная длина: 250 мм
Температура: 80 °C
Тип присоединения: фланцевый
Класс материала корпуса: чугун
Управление: голый шток
Конструкция шпинделя: невыдвижной
Клин: обрезиненный
Уплотнение: EPDM
на 2025-12-19
100 625,02
  • $
  • €
Задвижка клиновая 30ч939р (аналог МЗВ) DN.ru GVWN1414E-2W-F Ду100 Ру10/16 фланцевая, клин - обрезиненный, шпиндель - невыдвижной, корпус - чугун, уплотнение - EPDM, c ОСТ-фланцем, с голым штоком, цвет - синий
Задвижка клиновая 30ч939р (аналог МЗВ) DN.ru GVWN1414E-2W-F Ду100 Ру10/16 фланцевая, клин - обрезиненный, шпиндель - невыдвижной, корпус - чугун, уплотнение - EPDM, c ОСТ-фланцем, с голым штоком, цвет - синий
Артикул: D040-07961
Бренд: DN.ru
Страна производитель: Россия
Тип задвижки: Клиновая
Серия: GVWN
Таблица фигур: 30ч939р (МЗВ)
Диаметр: 100 мм
Строительная длина: 190 мм
Температура: 80 °C
Тип присоединения: фланцевый
Класс материала корпуса: чугун
Управление: голый шток
Конструкция шпинделя: невыдвижной
Клин: обрезиненный
Уплотнение: EPDM
на 2025-12-19
43 674,92
  • $
  • €

Задвижка чугунная клиновая DN.ru 30ч939р GVWN1414E-2W-F Ру10/16 синяя предназначена для установки на трубопроводе в качестве запорного устройства в системах водоснабжения и химической промышленности.

Принцип работы: Клин, соединенный со шпинделем, опускается или поднимается в зависимости от направления вращения маховика или вала электропривода, редуктора, закрывая или открывая проходное сечение корпуса задвижки.

Технические параметры задвижек клиновых DN.ru 30ч939р GVWN1414E-2W-F Ру10-16 c ОСТ-фланцем

Номинальный диаметр DN, мм 50 - 250
Рабочее давление PN, бар 10, 16
Температура рабочей среды t, ⁰C от 0 до 80
Рабочая среда вода, слабозагрязненные жидкости с содержанием взвешенных частиц до 5%
Направление потока двустороннее
Тип управления под электропривод
Класс герметичности А ГОСТ 9544-2015
Присоединение к трубопроводу фланцевое
Материал корпуса чугун GGG50
Материал запорного органа (клина) чугун GGG50 (обрезиненный EPDM)
Сферы применения системы отопления и водоснабжения;
промышленные трубопроводы
Срок службы, лет 10

Задвижки клиновые DN.ru 30ч939р GVWN1414E-2W-F Ру10-16 c ОСТ-фланцем

Крутящие моменты задвижек клиновых DN.ru 30ч939р GVWN1414E-2W-F Ру10-16 c ОСТ-фланцем

DN 40 50 65 80 100 125 150 200 250 300
Крутящий момент, Нм 20 20 22 25 40 45 45 50 160 140

Весогабаритные параметры задвижек клиновых DN.ru 30ч939р GVWN1414E-2W-F Ру10-16 c ОСТ-фланцем

DN L, мм D, мм D1, мм b, мм n-Ød, мм Вес, кг
Ру10 Ру16 Ру10 Ру16 Ру10 Ру16 Ру10 Ру16 Ру10 Ру16
40 140 150 110 18,5 4-19 7,5
50 150 165 125 19 4-19 7,8
65 170 185 145 19 4-19 10
80 180 200 160 19 8-19 12,45
100 190 220 180 19 8-19 15,85
125 200 250 210 19 8-19 21,95
150 210 285 240 19 8-23 28,85
200 230 340 295 20 8-23 12-23 47,8
250 250 405 350 355 22 12-23 12-28 74
300 270 460 400 410 26,5 12-23 12-28 100
Задвижки клиновые 30ч939р DN.ru GVWN1414E-2W-F Ду50-250 Ру10/16, фланцевые, корпус - чугун GGG50, уплотнение - EPDM, c ОСТ-фланцем и невыдвижным квадратным штоком под электропривод, цвет - синий

Эскиз весогабаритных параметров задвижек клиновых DN.ru 30ч939р GVWN1414E-2W-F Ру10-16 c ОСТ-фланцем

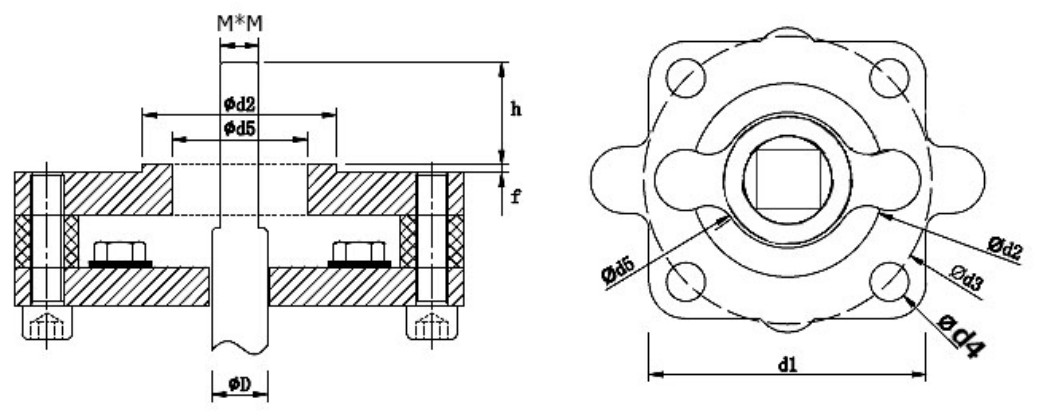

Установочные размеры задвижек клиновых DN.ru 30ч939р GVWN1414E-2W-F Ру10-16 c ОСТ-фланцем

DN Размеры, мм
D d1 d2 d3 d4 d5 h f MxM
40 18 100 70 104 14 49 40 3 14х14
50 18 100 70 104 14 49 40 3 14х14
65 18 100 70 104 14 49 40 3 14х14
80 20 100 70 104 14 49 40 3 14х14
100 20 100 70 104 14 49 40 3 14х14
125 24 100 70 104 14 49 40 3 17х17
150 24 100 70 104 14 49 40 3 17х17
200 26 122 108 135 14 62 50 3 19х19
250 30 122 108 135 14 62 50 3 22х22
300 30 122 108 135 14 62 50 3 22х22
Задвижки клиновые 30ч939р DN.ru GVWN1414E-2W-F Ду50-250 Ру10/16, фланцевые, корпус - чугун GGG50, уплотнение - EPDM, c ОСТ-фланцем и невыдвижным квадратным штоком под электропривод, цвет - синий

Эскиз установочных размеров задвижек клиновых DN.ru 30ч939р GVWN1414E-2W-F Ру10-16 c ОСТ-фланцем

Материалы деталей задвижек клиновых DN.ru 30ч939р GVWN1414E-2W-F Ру10-16 c ОСТ-фланцем

№ Наименование Материал
1 Корпус чугун GGG50
2 Клин чугун GGG50 + EPDM
3 Гайка штока латунь
4 Шток нержавеющая сталь SS420
5 Крышка чугун GGG50
6 Кольцо латунь
Задвижки клиновые 30ч939р DN.ru GVWN1414E-2W-F Ду50-250 Ру10/16, фланцевые, корпус - чугун GGG50, уплотнение - EPDM, c ОСТ-фланцем и невыдвижным квадратным штоком под электропривод, цвет - синий

Эскиз материалов задвижек клиновых DN.ru 30ч939р GVWN1414E-2W-F Ру10-16 c ОСТ-фланцем
