Задвижки клиновые 30ч939р DN.ru GVWN1414E-2W-F Ду50-200 Ру10/16, фланцевые, корпус - чугун GGG50, уплотнение - EPDM, c ISO-фланцем и невыдвижным голым штоком, цвет - красный

Сортировать по:
актуальности
Поделиться ссылкой на подборку
Задвижка клиновая 30ч939р DN.ru GVWN1414E-2W-F Ду50 Ру10/16, фланцевая, корпус - чугун GGG50, уплотнение - EPDM, c ISO-фланцем и невыдвижным голым штоком, цвет - красный, крутящий момент 22Нм
Задвижка клиновая 30ч939р DN.ru GVWN1414E-2W-F Ду50 Ру10/16, фланцевая, корпус - чугун GGG50, уплотнение - EPDM, c ISO-фланцем и невыдвижным голым штоком, цвет - красный, крутящий момент 22Нм
Артикул: D040-09354
Производитель: DN.ru, Россия
Тип задвижки: Клиновая
Серия: GVWN
Таблица фигур: 30ч939р (МЗВ)
Диаметр: 50 мм
Строительная длина: 150 мм
Температура: 80 °C
Тип присоединения: фланцевый
Класс материала корпуса: чугун
Управление: голый шток
Конструкция шпинделя: невыдвижной
Клин: обрезиненный
Уплотнение: EPDM
на 2025-10-29
60 010,16
  • $
  • €
Задвижка клиновая 30ч939р DN.ru GVWN1414E-2W-F Ду65 Ру10/16, фланцевая, корпус - чугун GGG50, уплотнение - EPDM, c ISO-фланцем и невыдвижным голым штоком, цвет - красный, крутящий момент 24Нм
Задвижка клиновая 30ч939р DN.ru GVWN1414E-2W-F Ду65 Ру10/16, фланцевая, корпус - чугун GGG50, уплотнение - EPDM, c ISO-фланцем и невыдвижным голым штоком, цвет - красный, крутящий момент 24Нм
Артикул: D040-09965
Производитель: DN.ru, Россия
Тип задвижки: Клиновая
Серия: GVWN
Таблица фигур: 30ч939р (МЗВ)
Диаметр: 65 мм
Строительная длина: 170 мм
Температура: 80 °C
Тип присоединения: фланцевый
Класс материала корпуса: чугун
Управление: голый шток
Конструкция шпинделя: невыдвижной
Клин: обрезиненный
Уплотнение: EPDM
на 2025-10-29
60 621,88
  • $
  • €
Задвижка клиновая 30ч939р DN.ru GVWN1414E-2W-F Ду80 Ру10/16, фланцевая, корпус - чугун GGG50, уплотнение - EPDM, c ISO-фланцем и невыдвижным голым штоком, цвет - красный, крутящий момент 28Нм
Задвижка клиновая 30ч939р DN.ru GVWN1414E-2W-F Ду80 Ру10/16, фланцевая, корпус - чугун GGG50, уплотнение - EPDM, c ISO-фланцем и невыдвижным голым штоком, цвет - красный, крутящий момент 28Нм
Артикул: D040-09355
Производитель: DN.ru, Россия
Тип задвижки: Клиновая
Серия: GVWN
Таблица фигур: 30ч939р (МЗВ)
Диаметр: 80 мм
Строительная длина: 180 мм
Температура: 80 °C
Тип присоединения: фланцевый
Класс материала корпуса: чугун
Управление: голый шток
Конструкция шпинделя: невыдвижной
Клин: обрезиненный
Уплотнение: EPDM
на 2025-10-29
65 207,86
  • $
  • €
Задвижка клиновая 30ч939р DN.ru GVWN1414E-2W-F Ду100 Ру10/16, фланцевая, корпус - чугун GGG50, уплотнение - EPDM, c ISO-фланцем и невыдвижным голым штоком, цвет - красный, крутящий момент 45Нм
Задвижка клиновая 30ч939р DN.ru GVWN1414E-2W-F Ду100 Ру10/16, фланцевая, корпус - чугун GGG50, уплотнение - EPDM, c ISO-фланцем и невыдвижным голым штоком, цвет - красный, крутящий момент 45Нм
Артикул: D040-09356
Производитель: DN.ru, Россия
Тип задвижки: Клиновая
Серия: GVWN
Таблица фигур: 30ч939р (МЗВ)
Диаметр: 100 мм
Строительная длина: 190 мм
Температура: 80 °C
Тип присоединения: фланцевый
Класс материала корпуса: чугун
Управление: голый шток
Конструкция шпинделя: невыдвижной
Клин: обрезиненный
Уплотнение: EPDM
на 2025-10-29
68 787,74
  • $
  • €
Задвижка клиновая 30ч939р DN.ru GVWN1414E-2W-F Ду125 Ру10/16, фланцевая, корпус - чугун GGG50, уплотнение - EPDM, c ISO-фланцем и невыдвижным голым штоком, цвет - красный, крутящий момент 50Нм
Задвижка клиновая 30ч939р DN.ru GVWN1414E-2W-F Ду125 Ру10/16, фланцевая, корпус - чугун GGG50, уплотнение - EPDM, c ISO-фланцем и невыдвижным голым штоком, цвет - красный, крутящий момент 50Нм
Артикул: D040-09966
Производитель: DN.ru, Россия
Тип задвижки: Клиновая
Серия: GVWN
Таблица фигур: 30ч939р (МЗВ)
Диаметр: 125 мм
Строительная длина: 200 мм
Температура: 80 °C
Тип присоединения: фланцевый
Класс материала корпуса: чугун
Управление: голый шток
Конструкция шпинделя: невыдвижной
Клин: обрезиненный
Уплотнение: EPDM
на 2025-10-29
94 178,27
  • $
  • €
Задвижка клиновая 30ч939р DN.ru GVWN1414E-2W-F Ду200 Ру10/16, фланцевая, корпус - чугун GGG50, уплотнение - EPDM, c ISO-фланцем и невыдвижным голым штоком, цвет - красный, крутящий момент 60Нм
Задвижка клиновая 30ч939р DN.ru GVWN1414E-2W-F Ду200 Ру10/16, фланцевая, корпус - чугун GGG50, уплотнение - EPDM, c ISO-фланцем и невыдвижным голым штоком, цвет - красный, крутящий момент 60Нм
Артикул: D040-09357
Производитель: DN.ru, Россия
Тип задвижки: Клиновая
Серия: GVWN
Таблица фигур: 30ч939р (МЗВ)
Диаметр: 200 мм
Строительная длина: 230 мм
Температура: 80 °C
Тип присоединения: фланцевый
Класс материала корпуса: чугун
Управление: голый шток
Конструкция шпинделя: невыдвижной
Клин: обрезиненный
Уплотнение: EPDM
на 2025-10-29
104 307,35
  • $
  • €
Задвижка клиновая 30ч939р DN.ru GVWN1414E-2W-F Ду150 Ру10/16, фланцевая, корпус - чугун GGG50, уплотнение - EPDM, c ISO-фланцем и невыдвижным голым штоком, цвет - красный, крутящий момент 55Нм
Задвижка клиновая 30ч939р DN.ru GVWN1414E-2W-F Ду150 Ру10/16, фланцевая, корпус - чугун GGG50, уплотнение - EPDM, c ISO-фланцем и невыдвижным голым штоком, цвет - красный, крутящий момент 55Нм
Артикул: D040-09967
Производитель: DN.ru, Россия
Тип задвижки: Клиновая
Серия: GVWN
Таблица фигур: 30ч939р (МЗВ)
Диаметр: 150 мм
Строительная длина: 210 мм
Температура: 80 °C
Тип присоединения: фланцевый
Класс материала корпуса: чугун
Управление: голый шток
Конструкция шпинделя: невыдвижной
Клин: обрезиненный
Уплотнение: EPDM
на 2025-10-29
110 792,83
  • $
  • €

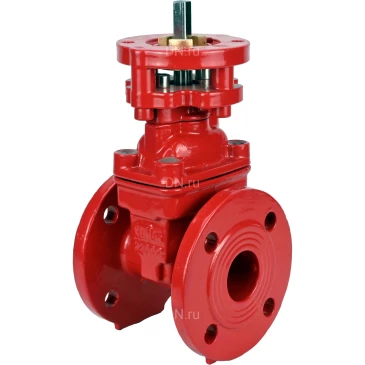

Задвижка чугунная клиновая DN.ru 30ч939р GVWN1414E-2W-F Ру10/16 предназначена для установки на трубопроводе в качестве запорного устройства в системах водоснабжения и химической промышленности.

Принцип работы: Клин, соединенный со шпинделем, опускается или поднимается в зависимости от направления вращения маховика или вала электропривода, редуктора, закрывая или открывая проходное сечение корпуса задвижки.

Технические параметры задвижек клиновых 30ч939р DN.ru GVWN1414E-2W-F Ду50-200 Ру10/16 c ISO-фланцем красных

Номинальный диаметр DN, мм 50 ÷ 200
Номинальное давление PN, бар 10, 16
Температура рабочей среды t, ⁰C от 0 до +80
Рабочая среда вода, слабозагрязненные жидкости с содержанием взвешенных частиц до 5%
Направление потока двустороннее
Тип управления под электропривод
Класс герметичности А ГОСТ 9544-2015
Присоединение к трубопроводу фланцевое
Материал корпуса чугун GGG50 (аналог ВЧ50)
Материал клина чугун GGG50 (аналог ВЧ50) обрезиненный EPDM
Сферы применения системы отопления и водоснабжения; промышленные трубопроводы
Срок службы, лет 10

Задвижки клиновые 30ч939р DN.ru GVWN1414E-2W-F Ду50-200 Ру10/16, фланцевые, корпус - чугун GGG50, уплотнение - EPDM, c ISO-фланцем и невыдвижным голым штоком, цвет - красный

Габариты задвижек клиновых 30ч939р DN.ru GVWN1414E-2W-F Ду50-200 Ру10/16 c ISO-фланцем красных

DN L, мм D, мм D1, мм b, мм n-⌀d
50 150 165 125 19 4-19
65 170 185 145 19 4-19
80 180 200 160 19 8-19
100 190 220 180 19 8-19
125 200 250 210 19 8-19
150 210 285 240 19 8-19
200 230 340 295 20 12-23
Задвижки клиновые 30ч939р DN.ru GVWN1414E-2W-F Ду50-200 Ру10/16, фланцевые, корпус - чугун GGG50, уплотнение - EPDM, c ISO-фланцем и невыдвижным голым штоком, цвет - красный

Эскиз задвижек клиновых DN.ru 30ч939р GVWN1414E-2W-F Ру10-16 c ISO-фланцем красная

Материалы деталей задвижек клиновых 30ч939р DN.ru GVWN1414E-2W-F Ду50-200 Ру10/16 c ISO-фланцем красных

№ п/п Наименование детали Материал
1 Корпус чугун GGG50 (аналог ВЧ50)
2 Клин чугун GGG50 (аналог ВЧ50) + EPDM
3 Гайка штока латунь
4 Шток нержавеющая сталь SS 420 (аналог ст.20Х13)
5 Крышка чугун GGG50 (аналог ВЧ50)
6 Кольцо латунь
Задвижки клиновые 30ч939р DN.ru GVWN1414E-2W-F Ду50-200 Ру10/16, фланцевые, корпус - чугун GGG50, уплотнение - EPDM, c ISO-фланцем и невыдвижным голым штоком, цвет - красный

Эскиз материалов задвижек клиновых DN.ru 30ч939р GVWN1414E-2W-F Ру10-16 c ISO-фланцем красная
