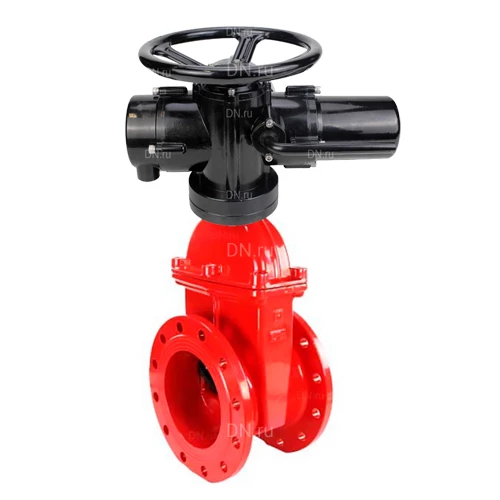

Задвижки клиновые 30ч939р DN.ru GVWN1414E-2W-F Ду50-200 Ру10/16, фланцевые, корпус - чугун GGG50, уплотнение - EPDM, c ОСТ-фланцем и невыдвижным голым штоком, цвет

Задвижка чугунная клиновая DN.ru 30ч939р GVWN1414E-2W-F Ру10/16 предназначена для установки на трубопроводе в качестве запорного устройства в системах водоснабжения и химической промышленности.

Принцип работы: Клин, соединенный со шпинделем, опускается или поднимается в зависимости от направления вращения маховика или вала электропривода, редуктора, закрывая или открывая проходное сечение корпуса задвижки.

Технические параметры задвижек клиновых 30ч939р DN.ru GVWN1414E-2W-F Ду50-200 Ру10/16 c ОСТ-фланцем красных

Номинальный диаметр DN, мм	50 ÷ 200
Номинальное давление PN, бар	10, 16
Температура рабочей среды t, ⁰C	от 0 до +80
Рабочая среда	вода, слабозагрязненные жидкости с содержанием взвешенных частиц до 5%
Направление потока	двустороннее
Тип управления	под электропривод
Класс герметичности	А ГОСТ 9544-2015
Присоединение к трубопроводу	фланцевое
Материал корпуса	чугун GGG50 (аналог ВЧ50)
Материал клина	чугун GGG50 (аналог ВЧ50) обрезиненный EPDM
Сферы применения	системы отопления и водоснабжения; промышленные трубопроводы
Срок службы, лет	10

Задвижки клиновые 30ч939р DN.ru GVWN1414E-2W-F Ду50-200 Ру10/16, фланцевые, корпус - чугун GGG50, уплотнение - EPDM, c ОСТ-фланцем и невыдвижным голым штоком, цвет - красный

Габариты задвижек клиновых 30ч939р DN.ru GVWN1414E-2W-F Ду50-200 Ру10/16 c ОСТ-фланцем красных

DN	L, мм	D, мм	D1, мм	b, мм	n-⌀d
50	150	165	125	19	4-19
65	170	185	145	19	4-19
80	180	200	160	19	8-19
100	190	220	180	19	8-19
125	200	250	210	19	8-19
150	210	285	240	19	8-19
200	230	340	295	20	12-23

Эскиз задвижек клиновых DN.ru 30ч939р GVWN1414E-2W-F Ру10-16 c ОСТ-фланцем красная

Материалы деталей задвижек клиновых 30ч939р DN.ru GVWN1414E-2W-F Ду50-200 Ру10/16 c ОСТ-фланцем красных

№ п/п	Наименование детали	Материал
1	Корпус	чугун GGG50 (аналог ВЧ50)
2	Клин	чугун GGG50 (аналог ВЧ50) + EPDM
3	Гайка штока	латунь
4	Шток	нержавеющая сталь SS 420 (аналог ст.20Х13)
5	Крышка	чугун GGG50 (аналог ВЧ50)
6	Кольцо	латунь

Эскиз материалов задвижек клиновых DN.ru 30ч939р GVWN1414E-2W-F Ру10-16 c ОСТ-фланцем красная
