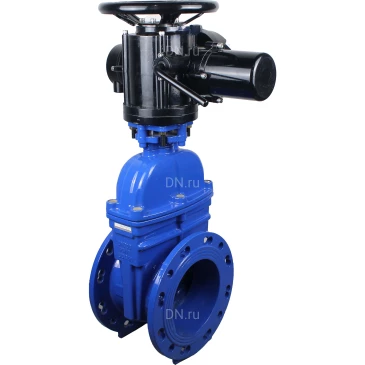

Задвижки клиновые 30ч939р DN.ru GVWN1414E-2W-F Ду50-250 Ру10/16 фланцевые, корпус - чугун GGG50, материал клина - GGG50, уплотнение - EPDM, c ОСТ-фланцем, с электроприводом DN.ru MT-N-xM-O2-220VAC-У1 пятикулачковым

Сортировать по:
Поделиться ссылкой на подборку
Задвижка клиновая 30ч939р (аналог МЗВ) DN.ru GVWN1414E-2W-F Ду50 Ру10/16 фланцевая, корпус - чугун GGG50, материал клина - GGG50, уплотнение - EPDM, c ОСТ-фланцем, с электроприводом DN.ru MT-N-005M-O2-220VAC-У1 пятикулачковым
Артикул: D040-09142
Производитель: DN.ru, Россия
Тип задвижки: Клиновая
Серия: GVWN
Таблица фигур: 30ч939р (МЗВ)
Диаметр: 50 мм
Строительная длина: 150 мм
Температура: 80 °C
Тип присоединения: фланцевый
Класс материала корпуса: чугун
Управление: С электроприводом
Напряжение питания220В
Конструкция шпинделя: невыдвижной
Клин: обрезиненный
Уплотнение: EPDM
на 2025-06-23
114 049,92
  • $
  • €
Задвижка клиновая 30ч939р (аналог МЗВ) DN.ru GVWN1414E-2W-F Ду65 Ру10/16 фланцевая, корпус - чугун GGG50, материал клина - GGG50, уплотнение - EPDM, c ОСТ-фланцем, с электроприводом DN.ru MT-N-005M-O2-220VAC-У1 пятикулачковым
Артикул: D040-09143
Производитель: DN.ru, Россия
Тип задвижки: Клиновая
Серия: GVWN
Таблица фигур: 30ч939р (МЗВ)
Диаметр: 65 мм
Строительная длина: 170 мм
Температура: 80 °C
Тип присоединения: фланцевый
Класс материала корпуса: чугун
Управление: С электроприводом
Напряжение питания220В
Конструкция шпинделя: невыдвижной
Клин: обрезиненный
Уплотнение: EPDM
на 2025-06-23
116 417,07
  • $
  • €
Задвижка клиновая 30ч939р (аналог МЗВ) DN.ru GVWN1414E-2W-F Ду80 Ру10/16 фланцевая, корпус - чугун GGG50, материал клина - GGG50, уплотнение - EPDM, c ОСТ-фланцем, с электроприводом DN.ru MT-N-005M-O2-220VAC-У1 пятикулачковым
Артикул: D040-09144
Производитель: DN.ru, Россия
Тип задвижки: Клиновая
Серия: GVWN
Таблица фигур: 30ч939р (МЗВ)
Диаметр: 80 мм
Строительная длина: 180 мм
Температура: 80 °C
Тип присоединения: фланцевый
Класс материала корпуса: чугун
Управление: С электроприводом
Напряжение питания220В
Конструкция шпинделя: невыдвижной
Клин: обрезиненный
Уплотнение: EPDM
на 2025-06-23
118 335,63
  • $
  • €
Задвижка клиновая 30ч939р (аналог МЗВ) DN.ru GVWN1414E-2W-F Ду100 Ру10/16 фланцевая, корпус - чугун GGG50, материал клина - GGG50, уплотнение - EPDM, c ОСТ-фланцем, с электроприводом DN.ru MT-N-005M-O2-220VAC-У1 пятикулачковым
Артикул: D040-09145
Производитель: DN.ru, Россия
Тип задвижки: Клиновая
Серия: GVWN
Таблица фигур: 30ч939р (МЗВ)
Диаметр: 100 мм
Строительная длина: 190 мм
Температура: 80 °C
Тип присоединения: фланцевый
Класс материала корпуса: чугун
Управление: С электроприводом
Напряжение питания220В
Конструкция шпинделя: невыдвижной
Клин: обрезиненный
Уплотнение: EPDM
на 2025-06-23
121 691,1
  • $
  • €
Задвижка клиновая 30ч939р (аналог МЗВ) DN.ru GVWN1414E-2W-F Ду125 Ру10/16 фланцевая, корпус - чугун GGG50, материал клина - GGG50, уплотнение - EPDM, c ОСТ-фланцем, с электроприводом DN.ru MT-N-010M-O2-220VAC-У1 пятикулачковым
Артикул: D040-09146
Производитель: DN.ru, Россия
Тип задвижки: Клиновая
Серия: GVWN
Таблица фигур: 30ч939р (МЗВ)
Диаметр: 125 мм
Строительная длина: 200 мм
Температура: 80 °C
Тип присоединения: фланцевый
Класс материала корпуса: чугун
Управление: С электроприводом
Напряжение питания220В
Конструкция шпинделя: невыдвижной
Клин: обрезиненный
Уплотнение: EPDM
на 2025-06-23
152 735,77
  • $
  • €
Задвижка клиновая 30ч939р (аналог МЗВ) DN.ru GVWN1414E-2W-F Ду150 Ру10/16 фланцевая, корпус - чугун GGG50, материал клина - GGG50, уплотнение - EPDM, c ОСТ-фланцем, с электроприводом DN.ru MT-N-010M-O2-220VAC-У1 пятикулачковым
Артикул: D040-09147
Производитель: DN.ru, Россия
Тип задвижки: Клиновая
Серия: GVWN
Таблица фигур: 30ч939р (МЗВ)
Диаметр: 150 мм
Строительная длина: 210 мм
Температура: 80 °C
Тип присоединения: фланцевый
Класс материала корпуса: чугун
Управление: С электроприводом
Напряжение питания220В
Конструкция шпинделя: невыдвижной
Клин: обрезиненный
Уплотнение: EPDM
на 2025-06-23
156 602,75
  • $
  • €
Задвижка клиновая 30ч939р (аналог МЗВ) DN.ru GVWN1414E-2W-F Ду200 Ру10/16 фланцевая, корпус - чугун GGG50, материал клина - GGG50, уплотнение - EPDM, c ОСТ-фланцем, с электроприводом DN.ru MT-N-020M-O2-220VAC-У1 пятикулачковым
Артикул: D040-09148
Производитель: DN.ru, Россия
Тип задвижки: Клиновая
Серия: GVWN
Таблица фигур: 30ч939р (МЗВ)
Диаметр: 200 мм
Строительная длина: 230 мм
Температура: 80 °C
Тип присоединения: фланцевый
Класс материала корпуса: чугун
Управление: С электроприводом
Напряжение питания220В
Конструкция шпинделя: невыдвижной
Клин: обрезиненный
Уплотнение: EPDM
на 2025-06-23
180 662,39
  • $
  • €
Задвижка клиновая 30ч939р (аналог МЗВ) DN.ru GVWN1414E-2W-F Ду250 Ру10/16 фланцевая, корпус - чугун GGG50, материал клина - GGG50, уплотнение - EPDM, c ОСТ-фланцем, с электроприводом DN.ru MT-N-020M-O2-220VAC-У1 пятикулачковым
Артикул: D040-09149
Производитель: DN.ru, Россия
Тип задвижки: Клиновая
Серия: GVWN
Таблица фигур: 30ч939р (МЗВ)
Диаметр: 250 мм
Строительная длина: 250 мм
Температура: 80 °C
Тип присоединения: фланцевый
Класс материала корпуса: чугун
Управление: С электроприводом
Напряжение питания220В
Конструкция шпинделя: невыдвижной
Клин: обрезиненный
Уплотнение: EPDM
на 2025-06-23
205 063,03
  • $
  • €

Задвижка клиновая DN.ru предназначена для установки на трубопроводе в качестве запорного устройства в системах водоснабжения и химической промышленности.

Электропривод многооборотный DN.ru предназначен для автоматизации процесса управления промышленной арматурой, а также для определения положения запорного органа арматуры.

Технические параметры задвижек клиновых DN.ru 30ч939р GVWN1414E-2W-F Ру10-16 MT-N-M-O2-220VAC-У1

Номинальный диаметр DN, мм 50 - 250
Рабочее давление PN, бар 10, 16
Температура рабочей среды t, ⁰C от 0 до 80
Рабочая среда вода, слабозагрязненные жидкости с содержанием взвешенных частиц до 5%
Направление потока двустороннее
Тип управления под электропривод
Класс герметичности А ГОСТ 9544-2015
Присоединение к трубопроводу фланцевое
Материал корпуса чугун GGG50
Материал запорного органа (клина) чугун GGG50 (обрезиненный EPDM)
Сферы применения системы отопления и водоснабжения;
промышленные трубопроводы
Срок службы, лет 10
Задвижки клиновые 30ч939р DN.ru GVWN1414E-2W-F Ду50-250 Ру10/16 фланцевые, корпус - чугун GGG50, материал клина - GGG50, уплотнение - EPDM, c ОСТ-фланцем, с электроприводом DN.ru MT-N-xM-O2-220VAC-У1 пятикулачковым

Задвижки клиновые DN.ru 30ч939р GVWN1414E-2W-F Ру10-16 MT-N-M-O2-220VAC-У1

Габариты задвижек клиновых DN.ru 30ч939р GVWN1414E-2W-F Ру10-16 MT-N-M-O2-220VAC-У1

DN L, мм D, мм D1, мм H, мм L1, мм
50 150 165 125 258 411
65 170 185 145 258 411
80 180 200 160 258 411
100 190 220 180 258 411
125 200 250 210 258 411
150 210 285 240 258 411
200 230 340 295 290 470
250 250 405 350 290 470
Задвижки клиновые 30ч939р DN.ru GVWN1414E-2W-F Ду50-250 Ру10/16 фланцевые, корпус - чугун GGG50, материал клина - GGG50, уплотнение - EPDM, c ОСТ-фланцем, с электроприводом DN.ru MT-N-xM-O2-220VAC-У1 пятикулачковым

Эскиз задвижек клиновых DN.ru 30ч939р GVWN1414E-2W-F Ру10-16 MT-N-M-O2-220VAC-У1

Материалы деталей задвижек клиновых DN.ru 30ч939р GVWN1414E-2W-F Ру10-16 MT-N-M-O2-220VAC-У1

№ п/п Наименование Материал
1 Корпус чугун GGG50
2 Клин чугун GGG50 + EPDM
3 Гайка штока латунь
4 Шток нержавеющая сталь SS420
5 Крышка чугун GGG50
6 Кольцо латунь
Задвижки клиновые 30ч939р DN.ru GVWN1414E-2W-F Ду50-250 Ру10/16 фланцевые, корпус - чугун GGG50, материал клина - GGG50, уплотнение - EPDM, c ОСТ-фланцем, с электроприводом DN.ru MT-N-xM-O2-220VAC-У1 пятикулачковым

Эскиз материалов задвижек клиновых DN.ru 30ч939р GVWN1414E-2W-F Ру10-16 MT-N-M-O2-220VAC-У1

Технические параметры электроприводов MT-N-xM-O2-220VAC-У1 пятикулачковых

Тип электропривода многооборотный
Тип двигателя асинхронный
Кабельный ввод водонепроницаемый G1/2
Тип присоединения ОСТ 26-07-763-73
Класс защиты корпуса IP67
Тип изоляции обмотки F
Температура окружающей среды от -30°С до +70°С
Влажность окружающей среды ≤95% (25°С)
Взрывозащита корпуса нет
Моментная муфта есть
