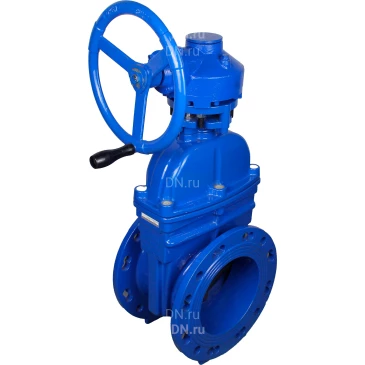

Задвижка клиновая 30ч939р (аналог МЗВ) DN.ru GVWN1414E-2W-F Ду65 Ру10/16, фланцевая, корпус - чугун GGG50, клин - обрезиненный, шток - невыдвижной, уплотнение - EPDM с редуктором ручным коническим DN.ru RMN1-360Z-T2,35-ISO

Name: Задвижка клиновая 30ч939р (аналог МЗВ) DN.ru GVWN1414E-2W-F Ду65 Ру10/16, фланцевая, корпус - чугун GGG50, клин - обрезиненный, шток - невыдвижной, уплотнение - EPDM с редуктором ручным коническим DN.ru RMN1-360Z-T2,35-ISO
Brand: DN.ru
Price: 76789 RUB
Availability: InStock

Внешний вид товара, размеры, количество и параметры монтажных элементов зависят от выбранных характеристик конкретного товара и могут отличаться от изображения на сайте.

Модификация

О товаре

Код: D040-08782

Производитель: DN.ru, Россия

Тип задвижки: Клиновая

Серия: GVWN

Таблица фигур: 30ч939р (МЗВ)

Диаметр условный: Ду65 мм

Давление условное: 10/16 бар

Температура рабочей среды, max: 80 ℃

Тип присоединения: фланцевый

Класс материала корпуса: чугун

Конструкция шпинделя: невыдвижной

Клин: обрезиненный

Уплотнение: EPDM

Тип управления: с редуктором

Степень защиты корпуса: IP65

Все характеристики

Арт. D040-08782

Низкая цена

76 789 на 2025-12-31

₽ $ €

Запросить остатки

Доставка в город Москва

Гарантия 12 месяцев

Возможна отсрочка до 90 дней

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Все размеры:

Ду50 74 664₽Ду65 76 789₽Ду80 78 635₽Ду100 81 661₽Ду125 88 285₽Ду150 91 849₽Ду200 108 731₽Ду250 131 097₽

Характеристики

Паспорта и сертификаты

Аналоги

Доставка

Характеристики

Задвижка клиновая DN.ru 30ч939р предназначена для установки на трубопроводе в качестве запорного устройства в системах водоснабжения и химической промышленности.

Электропривод многооборотный DN.ru предназначен для автоматизации процесса управления промышленной арматурой, а также для определения положения запорного органа арматуры.

Редуктор DN.ru RMN1-360Z-T2,35-ISO предназначен для повышения крутящего момента при ручном управлении запорно-регулирующей арматурой с невыдвижным шпинделем, а также для создания усилия, обеспечивающего требуемую герметичность в задвижке.

Общие характеристики задвижки DN.ru 30ч939р GVWN1414E-2W-F Ду65 с редуктором DN.ru RMN1-360Z-T2,35-ISO:

Тип задвижки - Клиновая
Диаметр номинальный DN - 65 мм
Давление условное PN - 10/16 бар
Размер штока арматуры - 14х14 мм
Тип присоединения - фланцевый
Класс герметичности по ГОСТ 9544-2015 - "A"
Материал корпуса - Высокопрочный чугун GGG50/ВЧ50/EN-GJS-500-7
Материал запорного органа - чугун + EPDM
Таблица фигур - 30ч939р (МЗВ)
Строительная длина - 170 мм
Класс материала корпуса - чугун
Управление - редуктор
Конструкция шпинделя - невыдвижной
Клин - обрезиненный
Тип уплотнения - EPDM
Крутящий момент - 360 Нм
Цвет задвижки - Синий
Вес - 22.8 кг
Страна производитель - Россия

Задвижка клиновая 30ч939р (аналог МЗВ) DN.ru GVWN1414E-2W-F Ду65 Ру10/16, фланцевая, корпус - чугун GGG50, клин - обрезиненный, шток - невыдвижной, уплотнение - EPDM с редуктором ручным коническим DN.ru RMN1-360Z-T2,35-ISO

Габаритные и установочные размеры задвижки DN.ru 30ч939р GVWN1414E-2W-F Ду65 с редуктором DN.ru RMN1-360Z-T2,35-ISO:

L - 170 мм
D - 185 мм
D1 - 145 мм
B - 150 мм
L1 - 40 мм
H - 80 мм
M - 310 мм

Эскиз задвижки DN.ru 30ч939р GVWN1414E-2W-F Ду65 с редуктором DN.ru RMN1-360Z-T2,35-ISO:

Основные материалы деталей задвижки DN.ru 30ч939р GVWN1414E-2W-F Ду65:

№ п/п	Наименование	Материал
1	Корпус	чугун GGG50
2	Клин	чугун GGG50 + EPDM
3	Гайка штока	латунь
4	Шток	нержавеющая сталь SS420
5	Крышка	чугун GGG50
6	Кольцо	латунь

Эскиз материалов деталей задвижки DN.ru 30ч939р GVWN1414E-2W-F Ду65

Основные технические данные и характеристики редутора DN.ru RMN1-360Z-T2,35-ISO:

Крутящий момент редуктора - 360 Нм
Степень защиты корпуса - IP65
Тип ISO-фланца редуктора - F12
Вес редуктора, кг - 12.8

Паспорта и сертификаты

Декларация о соответствии ТР ТС 032/2013 Арматура промышленная, трубопроводная торговой марки DN.ru

Декларация о соответствии на задвижки клиновые 30ч939р DN.ru GVWN1414E-2W-F Ду50-250 Ру10/16

Сертификат соответствия в части сейсмостойкости на арматуру промышленную трубопроводную DN.ru

Сертификат соответствия в области пожарной безопасности на арматуру промышленную трубопроводную DN.ru

Паспорт на редуктор ручной конический DN.ru RMN1-360Z-T2,35-ISO для задвижек GVWN1414E-2W-F

Паспорт на задвижки клиновые 30ч939р DN.ru GVWN1414E-2W-F Ду50-250 Ру10/16 c ISO-фланцем и квадратным штоком под электропривод

График сравнения цен аналогичных задвижек*. При клике на точку графика получите развернутую информацию.

*Задвижки подобраны по следующим параметрам: Ду65, Ру16, тип задвижки - Клиновая, тип присоединения - фланцевый, тип управления - с редуктором, наличие телескопического штока - нет, длина телескопического штока min - мм, max - мм, наличие колонки управления - нет, длина колонки управления - мм

Задвижки по выборке: Ду65, Ру16, тип задвижки - клиновая, тип присоединения - фланцевый, тип управления - с редуктором, наличие телескопического штока нет, наличие колонки управления - нет
