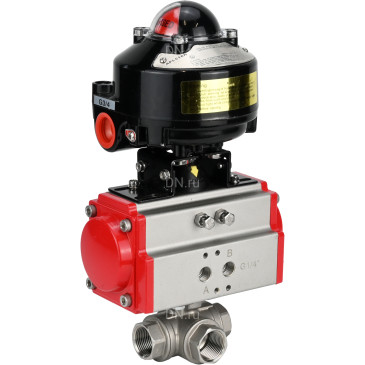

Кран шаровой DN.ru BV3232P(4pc)-SP-3WL-T-ISO-H 3/4″ Ду20 Ру63 стандартнопроходной трехходовой L-тип, нержавеющая сталь SS316, внутренняя резьба, уплотнение - PTFE, с пневмоприводом DN.ru PA-DA-52 и БКВ APL-510N-EX

Кран шаровой применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы, транспортирующие жидкие и газообразные среды (вода, нефть, масла, пар, воздух, спирты, гликоль и др.), неагрессивные к материалам крана.

Пневматические приводы предназначены для автоматизации процесса управления промышленной запорной арматурой - затворами, шаровыми кранами. Пневматические приводы Dn.ru рассчитаны на эксплуатацию как в помещениях, так и на открытом воздухе. Все внутренние и внешние детали имеют антикоррозийное покрытие.

Блок концевых выключателей DN.ru APL-510N-EX – это электротехническое устройство, предназначенное для размыкания и замыкания рабочей цепи и для визуализации положений запорного органа трубопроводной арматуры. В герметичной коробке, как правило, находятся два механических переключателя рассчитанными на напряжение до 250 В, которые отслеживают положение штока привода и сигнализируют в крайних положениях. Монтируют их сверху на поверхность привода. В верхней части блока концевых выключателей расположена двухцветная полусфера визуального индикатора. Если присоединенная трубопроводная арматура закрыта, то видна только красная часть полусферы с надписью CLOSED; если открыта — только желтая с надписью OPEN. Данный визуальный индикатор хорошо виден издалека, чем упрощает осмотр оборудования, а цветовое различие открытого и закрытого положения уменьшает вероятность ошибочного восприятия информации. Благодаря использованию БКВ становится возможным передавать информацию о положении трубопроводной арматуры (открыто/закрыто) в автоматизированные системы управления, что позволяет повысить надежность системы в целом и упрощает проведение диагностики при обнаружении неисправностей.

• Диаметр номинальный DN - 20 мм
• Давление номинальное PN - 63 бар
• Класс герметичности по ГОСТ 9544-2015 - "A"
• Материал корпуса - Нержавеющая сталь AISI/SS 316/08Х17Н13М2
• Тип ISO-фланца арматуры - F03, F04
• Размер вала арматуры (квадрат) - 9х9 мм
• Материал шара - Нержавеющая сталь AISI/SS 316/08Х17Н13М2
• Тип уплотнения - PTFE
• Присоединение - Внутренняя резьба
• Тип устройства крана - трехходовой
• Проход шара крана - стандартнопроходной
• Водоразборный кран - нет
• Тип управления - пневмопривод двойного действия
• Температура рабочей среды: от -20 до +200 °C
• Среда - вода, пар, нефтепродукты, жидкая среда, нейтральные среды, газообразные среды
• Страна производитель привода - Китай
• Страна производитель - Россия
• Область применения - теплоснабжение
• Вес - 3.8 кг

• D - 20 мм
• L - 82 мм
• L1 - 153 мм
• H - 98 мм

• Модель блока концевых выключателей - APL-510N-EX
• Степень защиты корпуса IP - 67
• Кабельный ввод - 2 x NPT 3/4”
• Взрывозащита - есть
• Страна производитель - Россия
