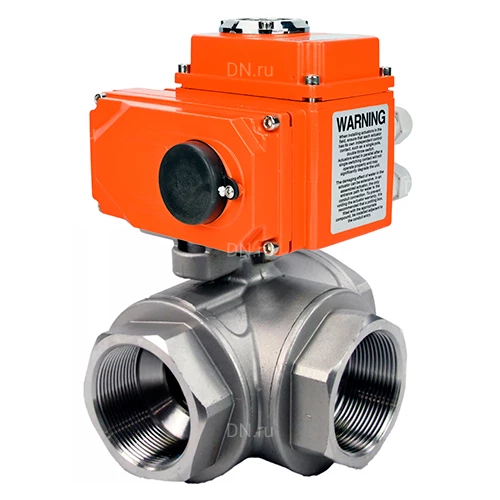

Краны шаровые DN.ru BV3232P(4pc)-SP-3WL-T-ISO-H Ду10-100 Ру63 3-ходовые L-тип стандартнопроходные, резьбовые, корпус - нержавеющая сталь SS316, уплотнение - PTFE, с 1/4-оборотным электроприводом QT-N-020EM-O1-220VAC-У1 220В HARK

Краны шаровые применяются в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы, транспортирующие жидкие и газообразные среды (вода, нефть, масла, пар, воздух, спирты, гликоль и др.), неагрессивные к материалам крана.

Перекрытие рабочего потока происходит посредством запирающего элемента, которым служит шар со сквозным цилиндрическим отверстием. С помощью рукоятки, установленной на корпусе, осуществляется поворот шара вокруг оси. Для полного перекрытия потока достаточно повернуть ее на угол 90 градусов.

Электропривод четвертьоборотный DN.ru QT2-N-xEM-O1-x-У1. Декларация о соответствии ЕАЭС N RU Д-CN.РА05.В.09470/23, срок действия до 20.02.2029.

Электроприводы четвертьоборотные предназначены для дистанционного и местного управления запорной трубопроводной арматурой, имеющей четвертьоборотный запорный орган. Применяются в различных отраслях народного хозяйства: в газовой, нефтяной, металлургической, пищевой промышленности, в жилищно-коммунальном хозяйстве и т.д.

Технические характеристики кранов шаровых DN.ru BV3232P(4pc)-SP-3WL-T-ISO-H Ду10-100 Ру63 3-ходовых L-тип стандартнопроходных, резьбовых, корпус - нержавеющая сталь SS316, уплотнение - PTFE, с 1/4-оборотным электроприводом QT-N-020EM-O1-220VAC-У1 220В HARK:

Номинальный диаметр DN, мм	10-100
Номинальное давление PN, бар	63
Температура рабочей среды t, ⁰C	от -20 до +200
Рабочая среда	вода, пар, нефтепродукты и другие жидкие или газообразные среды, нейтральные к материалам крана
Присоединение к трубопроводу	резьбовое
Тип проходного сечения	стандартнопроходной
Класс герметичности шарового затвора	«А» по ГОСТ 9544-2015
Дополнение	возможна установка электрического или пневмопривода (ISO 5211-2001)

Краны шаровые DN.ru BV3232P(4pc)-SP-3WL-T-ISO-H Ду10-100 Ру63 3-ходовые L-тип стандартнопроходные, резьбовые, корпус - нержавеющая сталь SS316, уплотнение - PTFE, с 1/4-оборотным электроприводом QT-N-020EM-O1-220VAC-У1 220В HARK

Габариты и размеры кранов шаровых DN.ru BV3232P(4pc)-SP-3WL-T-ISO-H Ду10-100 Ру63 3-ходовых L-тип стандартнопроходных, резьбовых, корпус - нержавеющая сталь SS316, уплотнение - PTFE, с 1/4-оборотным электроприводом QT-N-020EM-O1-220VAC-У1 220В HARK:

DN	Модель эл. привода	Размеры, мм
DN	Модель эл. привода	D	L	Y
10	QT-N-020EMT	10	71	123
15		15	71	123
20		20	82	123
25		25	98	123
32		32	118	123
40		40	122	123
50		50	150	123
65		65	178	241.8
80		80	202	241.8
100		100	231	241.8

Эскиз размеров и габаритов кранов шаровых DN.ru BV3232P(4pc)-SP-3WL-T-ISO-H Ду10-100 Ру63 3-ходовых L-тип стандартнопроходных, резьбовых, корпус - нержавеющая сталь SS316, уплотнение - PTFE, с 1/4-оборотным электроприводом QT-N-020EM-O1-220VAC-У1 220В HARK:

Материалы деталей кранов шаровых DN.ru BV3232P(4pc)-SP-3WL-T-ISO-H Ду10-100 Ру63 3-ходовых L-тип стандартнопроходных, резьбовых, корпус - нержавеющая сталь SS316, уплотнение - PTFE, с 1/4-оборотным электроприводом QT-N-020EM-O1-220VAC-У1 220В HARK:

№ п/п	Наименование детали	Материал	Количество
1	Крышка	SS316	3
2	Седельные кольца	PPL	4
3	Прокладка соединения	PTFE/RPTFE	3
4	Упорная шайба	PTFE/RPTFE	1
5	Уплотнение	PTFE/RPTFE	1
6	Шток	SS304 / SS316	1
7	Сальник	SS304	1
8	Гайка	SS304	2
9	Шар затворный	SS304 / SS316	1
10	Корпус	SS316	1

Технические электроприводов DN.ru QT2-N-xEM-O1-x-У1м

Тип электропривода	четвертьоборотный
Тип двигателя	асинхронный
Угол поворота, °	90±5
Материал корпуса	алюминиевый сплав, с эпоксидным порошковым покрытием
Материал вала	легированная сталь
Напряжение питания	220V/AC, 50Гц
Кабельный ввод	гермоввод 2xM18
Тип присоединения	ISO 5211
Самоблокирующееся устройство	самоблокирующееся червяком и червячной передачей
Автоматическое отключение в положениях «открыто», «закрыто» и в случаях заклинивания	2 концевых выключателя + 2 дополнительных выключателя (сухой контакт);
Тепловая защита	включение при 120°С ±5°С; выключение при 97°С ±5°С
Класс изоляции	F по ГОСТ IEC 60034-2-1-2017
Механическое ограничение поворота выходного вала	2 внешних регулируемых стопора
Класс защиты корпуса	IP67
Уровень шума, дБ	≤ 50
Мощность обогревателя, Вт	5
Температура окружающей среды, °С	от -20 до +70
Влажность окружающей среды	≤95% (25°С)
Взрывозащита корпуса	нет

Изображение электроприводов DN.ru QT-N-xEMT-O1-x-УХЛ1 с тепловой защитой и обогревателем

Габариты и размеры электроприводов DN.ru QT2-N-xEM-O1-x-У1

Размеры, мм							ISO 5211
L	H	A	B	C	D	Размер штока, квадрат	ISO 5211
241,8	157,5	119	118	112,3	26	22x22	F07/F10

Эскиз габаритные размеры электроприводов DN.ru QT2-N-xEM-O1-x-У1

Схема устройства электроприводов DN.ru QT-N-xEM-O1-x-У1 HARK:

№ п/п	Наименование
1	Индикатор положения
2	Верхняя крышка
3	Плата управления
4	Конденсатор
5	Нажимные кулачки
6	Выходной вал с червячным колесом
7	Корпус
8	Ограничители хода выходного вала
9	Червячный вал
10	Электродвигатель
11	Редуктор
12	Крышка редуктора

Схема устройства электроприводов DN.ru QT2-N-xEM-O1-x-У1
