Кран шаровой применяется в качестве запорной арматуры, а также для смешивания и разделения потоков рабочей среды в системах теплоснабжения, водоснабжения, в топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы, транспортирующие жидкие и газообразные среды, неагрессивные к материалам крана. |
Общие технические характеристики кранов шаровых DN.ru BV3232P(4pc)-SP-3WL-T-ISO-H WDVF Ду32-40 Ру63 стандартнопроходных, 3-ходовых L-тип, внутренняя резьба| Характеристика | Значение |
|---|
| Номинальное давление | 63 бар | | Температура рабочей среды | от -25 до +180 ⁰C | | Класс герметичности | «А» ГОСТ 9544-2015 | | Рабочая среда | вода, нефтепродукты и другие жидкие или газообразные среды, нейтральные к применяемым материалам | | Присоединение к трубопроводу | резьбовое BSPP | | Тип крана по проходному сечению | стандартнопроходной | | Средний срок службы | 10 лет | | Страна производитель | Россия | | Тип крана | L |

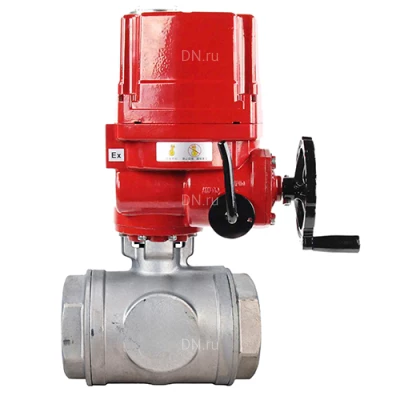

|  Изображение кранов шаровых DN.ru BV3232P(4pc)-SP-3WL-T-ISO-H WDVF Ду32-40 Ру63 стандартнопроходных, 3-ходовых L-тип, внутренняя резьба |
Габариты и рамеры кранов шаровых DN.ru BV3232P(4pc)-SP-3WL-T-ISO-H WDVF Ду32-40 Ру63 стандартнопроходных, 3-ходовых L-тип, внутренняя резьба| Модель | d, мм | L, мм | L1, мм | H1, мм | G″ |
|---|
| Ду32 | 25 | 119 | 240 | 270 | 1 1/4 | | Ду40 | 32 | 136 | 240 | 270 | 1 1/2 |

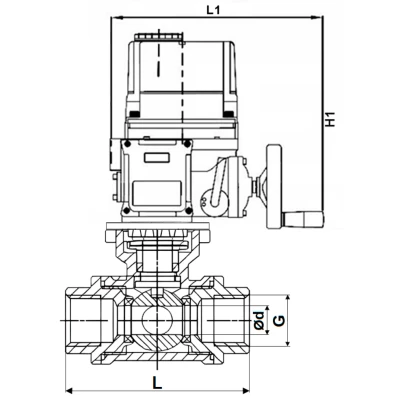

|  Эскиз габаритов и размеров кранов шаровых DN.ru BV3232P(4pc)-SP-3WL-T-ISO-H WDVF Ду32-40 Ру63 стандартнопроходных, 3-ходовых L-тип, внутренняя резьба |
Материалы кранов шаровых DN.ru BV3232P(4pc)-SP-3WL-T-ISO-H WDVF Ду32-40 Ру63 стандартнопроходных, 3-ходовых L-тип, внутренняя резьба| № | Наименование | Материал |
|---|
| 1 | Корпус | нержавеющая сталь CF8М/AISI 316 (аналог 08Х17Н14М2) | | 2 | Прокладка патрубков | PTFE | | 3 | Резьбовые патрубки | нержавеющая сталь CF8М/AISI 316 (аналог 08Х17Н14М2) | | 4 | Седло | PTFE | | 5 | Шар | нержавеющая сталь AISI 316 (аналог 08Х17Н14М2) | | 6 | Упорная шайба | PTFE | | 7 | Шток | нержавеющая сталь AISI 316 (аналог 08Х17Н14М2) | | 8 | Сальник | PTFE | | 9 | Втулка сальника | нержавеющая сталь AISI 304 (аналог 08Х18Н10) | | 10 | Пружина-бабочка | нержавеющая сталь AISI 301 (аналог 07Х16Н6) |
|  Эскиз материалов и деталей кранов шаровых DN.ru BV3232P(4pc)-SP-3WL-T-ISO-H WDVF Ду32-40 Ру63 стандартнопроходных, 3-ходовых L-тип, внутренняя резьба |
Технические характеристики электроприводов DN.ru QT-EX-xEM-O2-24VDC-У1| Характеристика | Значение |
|---|
| Класс защиты корпуса | IP67 | | Тип управления | ON / OFF | | Угол поворота, ° | 90±10 | | Напряжение питания | 24 VDC | | Тип двигателя | асинхронный двигатель с короткозамкнутым ротором | | Концевые выключатели | 1xОткр/Закр, SPDT, 250VAC 10А | | Вспомогательные концевые выключатели | 1xОткр/Закр, SPDT, 250VAC 10А | | Моментный выключатель | 1xОткр/Закр, SPDT, 250В AC 10A (кроме QT-EX-010EM-O2-x-У1 | | Внутренняя тепловая защита | отключение при 115°С ±5°C, включение при 97°С ± 5°С | | Визуальный индикатор текущего положения | есть | | Ручной дублер | штурвал | | Автоблокировка положения электропривода | автоблокировка червячного механизма и червячной передачи | | Механический ограничитель | два внешних регулируемых ограничителя | | Кабельное присоединение | М20х1,5 и М36х2 | | Температура окружающей среды, °C | от -20 до +70 | | Смазка | на алюминиевой основе (тип ЕР) | | Стандарт взрывозащиты | ExdIICT4 | | Корпус | алюминиевый сплав с порошковым эпоксидным антикоррозийным покрытием | | Максимальная влажность окружающей среды, % | 90 (без конденсации) | | Средний ресурс, циклов открытия/закрытия | 60 000 |
|  Изображение электроприводов DN.ru QT-EX-xEM-O2-24VDC-У1 |
Материалы деталей электроприводов DN.ru QT-EX-xEM-O2-24VDC-У1| № | Детали | Материал |
|---|
| 1 | Кожух привода | Алюминий | | 2,23,33,38,40,64 | Вал | Сталь 45 | | 3,39,46,48,51,66 | Уплотнительное кольцо | Маслостойкая резина | | 4,27 | Кронштейн | Сталь Q235 | | 5 | Изоляционная прокладка | Текстолит | | 6,9,16 | Крепежный винт кронштейна | Сталь 1Cr18Ni9Ti | | 7,1 | Пластина | Сталь Q235 | | 8 | Винт-заглушка | Алюминий | | 11,14 | Кулачок концевых выключателей | Сталь Q235 | | 12,13 | Группа концевых выключателей | XK06-101-2530 | | 15,32 | Втулка | Латунь H62 | | 16,30,35,41,44,61 | Винт | Сталь 1Cr18Ni9Ti | | 17,18 | Диск | Сталь Q235 | | 19 | Механический ограничительный кулачок | Сталь Q235 | | 20 | Кожух привода | Алюминий | | 21,25 | Крепежный винт | Сталь 35 | | 22 | Сальник смотрового стекла | Сталь 1Cr18Ni9Ti | | 24 | Индикационная табличка | Алюминий | | 26 | Конденсатор | CEM 2GR 220nJ | | 28 | Клеммный блок | 1Pcs T | | 29 | Нагревательный элемент | НТА-1/005 | | 31,36 | Шайба | Нержавеющая сталь | | 34 | Сквозная крышка | MHQ50 | | 37,39 | Стопорная шайба, уплотнительное кольцо | Сталь 1Cr18Ni9Ti | | 42 | Группа моментного выключателя | XK06-101-2530 | | 43,48 | Механизм моментного выключателя | Сталь Q235 | | 45 | Крышка маховика | Алюминий | | 47,69 | Шестерня первой ступени | Цинковый сплав ZQAL10-5-5 | | 49 | Ограничительный винт | Сталь 35 | | 50 | Шпилька | Сталь 1Cr18Ni9Ti | | 52 | Ручка сцепного механизма | Сталь 45 | | 53 | Блок вилки | Алюминий | | 54 | Упорная шайба | Цинковый сплав | | 55,56 | Вилка сепаратора | Цинковый сплав ZQAL10-5-5 | | 57 | Стопорное кольцо | Сталь 1Cr18Ni9Ti | | 58,60 | Диск, главная шестерня | Цинковый сплав ZQAL10-5-5 | | 59,68 | Червяк второй и первой ступени | Сталь 40Cr | | 62,67 | Сальник | Алюминий | | 63 | Мотор | - | | 65 | Сцепление | Сталь ZG20 |
|  Эскиз деталировки электроприводов DN.ru QT-EX-xEM-O2-24VDC-У1 |
