Кран шаровой применяется в качестве запорной арматуры, а также для смешивания и разделения потоков рабочей среды в системах теплоснабжения, водоснабжения, в топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы, транспортирующие жидкие и газообразные среды, неагрессивные к материалам крана.

Общие технические характеристики кранов шаровых DN.ru BV3232P(4pc)-SP-3WL-T-ISO-H WDVF Ду65 Ру40 стандартнопроходных, 3-ходовых L-тип, внутренняя резьба

ХарактеристикаЗначение
Номинальное давление40 бар
Температура рабочей средыот -25 до +180 ⁰C
Класс герметичности«А» ГОСТ 9544-2015
Рабочая средавода, нефтепродукты и другие жидкие или газообразные среды, нейтральные к применяемым материалам
Присоединение к трубопроводурезьбовое BSPP
Тип крана по проходному сечениюстандартнопроходной
Средний срок службы10 лет
Страна производительРоссия
Тип кранаL

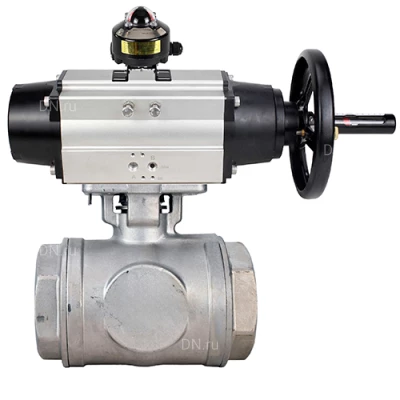

Краны шаровые DN.ru BV3232P(4pc)-SP-3WL-T-ISO-H WDVF Ду65 Ру40 стандартнопроходные, 3-ходовые L-тип, внутренняя резьба, корпус - нержавеющая сталь AISI 316, уплотнение - PTFE, с пневмоприводом PA-DA-105-1 и БКВ APL-510N EX

Изображение кранов шаровых DN.ru BV3232P(4pc)-SP-3WL-T-ISO-H WDVF Ду65 Ру40 стандартнопроходных, 3-ходовых L-тип, внутренняя резьба

Габариты и рамеры кранов шаровых DN.ru BV3232P(4pc)-SP-3WL-T-ISO-H WDVF Ду65 Ру40 стандартнопроходных, 3-ходовых L-тип, внутренняя резьба

Модельd, ммL, ммL1, ммF, ммG, ммD″
Ду6548168495133121.42 1/2
Краны шаровые DN.ru BV3232P(4pc)-SP-3WL-T-ISO-H WDVF Ду65 Ру40 стандартнопроходные, 3-ходовые L-тип, внутренняя резьба, корпус - нержавеющая сталь AISI 316, уплотнение - PTFE, с пневмоприводом PA-DA-105-1 и БКВ APL-510N EX

Эскиз габаритов и размеров кранов шаровых DN.ru BV3232P(4pc)-SP-3WL-T-ISO-H WDVF Ду65 Ру40 стандартнопроходных, 3-ходовых L-тип, внутренняя резьба

Материалы кранов шаровых DN.ru BV3232P(4pc)-SP-3WL-T-ISO-H WDVF Ду65 Ру40 стандартнопроходных, 3-ходовых L-тип, внутренняя резьба

НаименованиеМатериал
1Корпуснержавеющая сталь CF8М/AISI 316 (аналог 08Х17Н14М2)
2Прокладка патрубковPTFE
3Резьбовые патрубкинержавеющая сталь CF8М/AISI 316 (аналог 08Х17Н14М2)
4СедлоPTFE
5Шарнержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
6Упорная шайбаPTFE
7Штокнержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
8СальникPTFE
9Втулка сальниканержавеющая сталь AISI 304 (аналог 08Х18Н10)
10Пружина-бабочканержавеющая сталь AISI 301 (аналог 07Х16Н6)
Краны шаровые DN.ru BV3232P(4pc)-SP-3WL-T-ISO-H WDVF Ду65 Ру40 стандартнопроходные, 3-ходовые L-тип, внутренняя резьба, корпус - нержавеющая сталь AISI 316, уплотнение - PTFE, с пневмоприводом PA-DA-105-1 и БКВ APL-510N EX

Эскиз материалов и деталей кранов шаровых DN.ru BV3232P(4pc)-SP-3WL-T-ISO-H WDVF Ду65 Ру40 стандартнопроходных, 3-ходовых L-тип, внутренняя резьба

Технические характеристики блоков концевых выключателей DN.ru APL-510N EX взрывозащищенных

ХарактеристикаЗначение
Корпусвсепогодный IP67/ NEMA4 4X,7,9 взрывозащищенный E EX d IIC T6
Совместимые устройства- четвертьоборотные пневмоприводы; - любые исполнительные механизмы с поворотом вала на 90°
Полный угол поворота90°
Кабельные вводы2 x NPT 3/4”
Электрическое подключениеклеммы с винтовым зажимом 8 точек (0,08 – 2,5) мм 2
Резьба кабельного ввода2 x NPT 3/4”
Тип визуального индикаторадвухцветная полусфера: ОТКРЫТО (Open) - желтый ЗАКРЫТО (Closed) - красный
Переключатели/датчикидва механических переключателя два датчика приближения
Номинальное напряжение, В250
Номинальный ток, А16
Допустимая температура окружающей среды, °Сот -20 до +66
Средний ресурс, циклов10 000 000
Вес, кг1,800
Изображение блоков концевых выключателей DN.ru APL-510N EX взрывозащищенных

Изображение блоков концевых выключателей DN.ru APL-510N EX взрывозащищенных
