Кран шаровой применяется в качестве запорной арматуры, а также для смешивания и разделения потоков рабочей среды в системах теплоснабжения, водоснабжения, в топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы, транспортирующие жидкие и газообразные среды, неагрессивные к материалам крана. |
Общие технические характеристики кранов шаровых DN.ru BV3232P(4pc)-SP-3WL-T-ISO-H WDVF Ду32-65 Ру63/40 стандартнопроходных, 3-ходовых L-тип, внутренняя резьба| Характеристика | Значение |
|---|
| Номинальное давление | 63/40 бар | | Температура рабочей среды | от -25 до +180 ⁰C | | Класс герметичности | «А» ГОСТ 9544-2015 | | Рабочая среда | вода, нефтепродукты и другие жидкие или газообразные среды, нейтральные к применяемым материалам | | Присоединение к трубопроводу | резьбовое BSPP | | Тип крана по проходному сечению | стандартнопроходной | | Средний срок службы | 10 лет | | Страна производитель | Россия | | Тип крана | L |

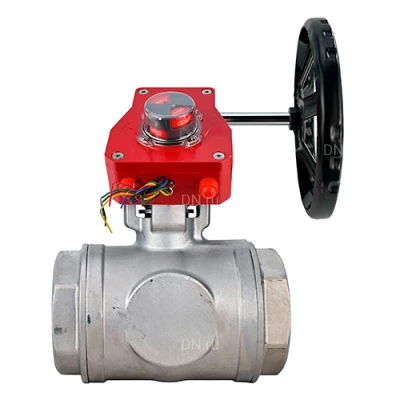

|  Изображение кранов шаровых DN.ru BV3232P(4pc)-SP-3WL-T-ISO-H WDVF Ду32-65 Ру63/40 стандартнопроходных, 3-ходовых L-тип, внутренняя резьба |
Габариты и рамеры кранов шаровых DN.ru BV3232P(4pc)-SP-3WL-T-ISO-H WDVF Ду32-65 Ру63/40 стандартнопроходных, 3-ходовых L-тип, внутренняя резьба| Модель | d, мм | L, мм | L1, мм | H1, мм | M, мм | G″ |
|---|
| Ду32 | 25 | 119 | 165 | 73 | 120 | 1 1/4 | | Ду40 | 32 | 136 | 165 | 73 | 120 | 1 1/2 | | Ду65 | 48 | 168 | 185 | 78 | 160 | 2 1/2 |
|  Эскиз габаритов и размеров кранов шаровых DN.ru BV3232P(4pc)-SP-3WL-T-ISO-H WDVF Ду32-65 Ру63/40 стандартнопроходных, 3-ходовых L-тип, внутренняя резьба |
Материалы кранов шаровых DN.ru BV3232P(4pc)-SP-3WL-T-ISO-H WDVF Ду32-65 Ру63/40 стандартнопроходных, 3-ходовых L-тип, внутренняя резьба| № | Наименование | Материал |
|---|
| 1 | Корпус | нержавеющая сталь CF8М/AISI 316 (аналог 08Х17Н14М2) | | 2 | Прокладка патрубков | PTFE | | 3 | Резьбовые патрубки | нержавеющая сталь CF8М/AISI 316 (аналог 08Х17Н14М2) | | 4 | Седло | PTFE | | 5 | Шар | нержавеющая сталь AISI 316 (аналог 08Х17Н14М2) | | 6 | Упорная шайба | PTFE | | 7 | Шток | нержавеющая сталь AISI 316 (аналог 08Х17Н14М2) | | 8 | Сальник | PTFE | | 9 | Втулка сальника | нержавеющая сталь AISI 304 (аналог 08Х18Н10) | | 10 | Пружина-бабочка | нержавеющая сталь AISI 301 (аналог 07Х16Н6) |
|  Эскиз материалов и деталей кранов шаровых DN.ru BV3232P(4pc)-SP-3WL-T-ISO-H WDVF Ду32-65 Ру63/40 стандартнопроходных, 3-ходовых L-тип, внутренняя резьба |
Технические параметры ручных дублеров DN.ru HGBF RQN-xZ| Характеристика | Значение |
|---|
| Тип редуктора | четвертьоборотный | | Температура окружающей среды, ⁰C | от–30 до +120 | | Степень защиты | IP67 | | Применение | для различных отраслей, где требуется управление потоками рабочей среды | | Монтаж | горизонтальный/вертикальный | | Регулировка хода | 0 – 90° (с возможностью изменения ±5°) | | Материал корпуса | алюминиевый сплав ADC 12 (аналог АЛ9) | | Датчик обратной связи | есть |

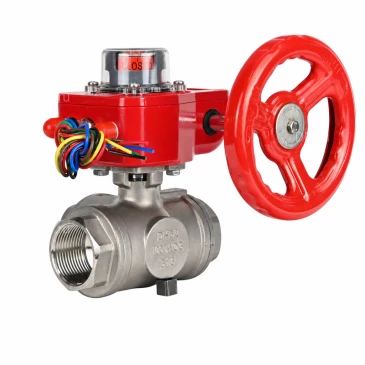

|  Изображение редукторов DN.ru HGBF RQN-xZ |
Деталировка редукторов DN.ru HGBF RQN-xZ| № | Наименование детали | Материал |
|---|
| 1 | Прозрачная крышка индикатора | поликарбонат | | 2 | Винт | нержавеющая сталь AISI 304 (аналог 08Х18Н10) | | 3 | Винт | нержавеющая сталь AISI 304 (аналог 08Х18Н10) | | 4 | Крышка | алюминиевый сплав ADC 12 (аналог АЛ9) | | 5 | Червячное колесо | чугун QT450 (аналог ВЧ45) | | 6 | Регулировочный винт | нержавеющая сталь AISI 304 (аналог 08Х18Н10) | | 7 | Червячный вал | сталь 45 | | 8 | Заглушка | NBR | | 9 | Втулка | полимер PZ2175 | | 10 | Подшипник | легированная сталь | | 11 | Корпус | алюминиевый сплав ADC 12 (аналог АЛ9) | | 12 | Подшипник | легированная сталь | | 13 | Сальник | резина | | 14 | Шайба | нержавеющая сталь AISI 304 (аналог 08Х18Н10) | | 15 | Винт | нержавеющая сталь AISI 304 (аналог 08Х18Н10) | | 16 | Ось | сталь 45 | | 17 | Концевой выключатель | - | | 18 | Уплотнительное кольцо | NBR |
|  Эскиз деталировки редуктора DN.ru HGBF RQN-xZ |
