Краны шаровые DN.ru BV3232P(4pc)-SP-3WT-T-ISO-H WDVF Ду25 Ру63 стандартнопроходные, 3-ходовые Т-тип, внутренняя резьба, с пневмоприводом PA-DA, пневмораспределителем 4V320-08 220В, БПВ AFC2000 и ручным дублером MON купить в Москве и РФ

Кран шаровой применяется в качестве запорной арматуры, а также для смешивания и разделения потоков рабочей среды в системах теплоснабжения, водоснабжения, в топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы, транспортирующие жидкие и газообразные среды, неагрессивные к материалам крана.

Общие технические характеристики кранов шаровых DN.ru BV3232P(4pc)-SP-3WT-T-ISO-H WDVF Ду25 Ру63 стандартнопроходных, 3-ходовых Т-тип, внутренняя резьба

Характеристика	Значение
Номинальное давление	63 бар
Температура рабочей среды	от -25 до +180 ⁰C
Класс герметичности	«А» ГОСТ 9544-2015
Рабочая среда	вода, нефтепродукты и другие жидкие или газообразные среды, нейтральные к применяемым материалам
Присоединение к трубопроводу	резьбовое BSPP
Тип крана по проходному сечению	стандартнопроходной
Средний срок службы	10 лет
Страна производитель	Россия
Тип крана	T

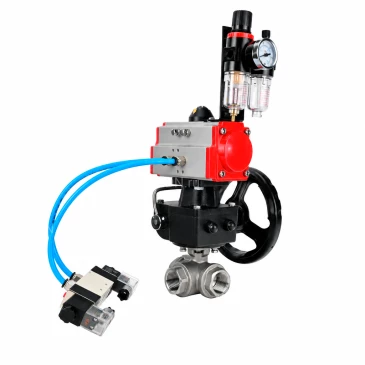

Изображение кранов шаровых DN.ru BV3232P(4pc)-SP-3WT-T-ISO-H WDVF Ду25 Ру63 стандартнопроходных, 3-ходовых Т-тип, внутренняя резьба

Габариты и рамеры кранов шаровых DN.ru BV3232P(4pc)-SP-3WT-T-ISO-H WDVF Ду25 Ру63 стандартнопроходных, 3-ходовых Т-тип, внутренняя резьба

Модель	d, мм	L, мм	L1, мм	F, мм	E, мм	X, мм	Y, мм	G″
Ду25	20	104	168	108	120	88	162	1

Эскиз габаритов и размеров кранов шаровых DN.ru BV3232P(4pc)-SP-3WT-T-ISO-H WDVF Ду25 Ру63 стандартнопроходных, 3-ходовых Т-тип, внутренняя резьба

Материалы кранов шаровых DN.ru BV3232P(4pc)-SP-3WT-T-ISO-H WDVF Ду25 Ру63 стандартнопроходных, 3-ходовых Т-тип, внутренняя резьба

№	Наименование	Материал
1	Корпус	нержавеющая сталь CF8М/AISI 316 (аналог 08Х17Н14М2)
2	Прокладка патрубков	PTFE
3	Резьбовые патрубки	нержавеющая сталь CF8М/AISI 316 (аналог 08Х17Н14М2)
4	Седло	PTFE
5	Шар	нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
6	Упорная шайба	PTFE
7	Шток	нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
8	Сальник	PTFE
9	Втулка сальника	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
10	Пружина-бабочка	нержавеющая сталь AISI 301 (аналог 07Х16Н6)

Эскиз материалов и деталей кранов шаровых DN.ru BV3232P(4pc)-SP-3WT-T-ISO-H WDVF Ду25 Ру63 стандартнопроходных, 3-ходовых Т-тип, внутренняя резьба

Технические параметры пневмоприводов DN.ru PA-DA двойного действия

Характеристика	Значение
Бренд	DN.ru
Тип пневмопривода	двойного действия
Номинальное давление	12 бар
Рабочее давление	2...8 бар
Среда	сжатый воздух
Температура рабочей среды	от -20 °C до +80 °C
Угол поворота	0 - 90°
Регулировка угла поворота	±5%
Страна производитель	Китай
Максимальный диаметр частиц рабочей среды	≤30 мкм2
Стандарт верхнего соединения	NAMUR
Стандарт соединения подачи воздуха	NAMUR

Видео пневмоприводов DN.ru PA-DA двойного действия

Деталировка пневмоприводов DN.ru PA-DA двойного действия

№	Наименование детали	Материал
1	Индикаторный винт	АБС-пластик
2	Индикатор положения	АБС-пластик
3	Пружинный зажим	нержавеющая сталь 304
4	Металлическая шайба	нержавеющая сталь 304
5	Прижимная шайба	инженерный пластик
6	Корпус	экструдированный алюминиевый сплав с твердым анодированием
7	Прижимная шайба	инженерный пластик
8	Ограничитель	легированная сталь
9	Уплотнительное кольцо вала верхнее	NBR
10	Антифрикционное кольцо вала верхнее	инженерный пластик
11	Вал	легированная сталь никелированная
12	Антифрикционное кольцо вала нижнее	инженерный пластик
13	Уплотнительное кольцо вала нижнее	NBR
14	Заглушка	NBR
15	Уплотнительное кольцо регулировочных винтов	NBR
16	Шайба регулировочного винта	нержавеющая сталь 304
17	Стопорная гайка регулировочного винта	нержавеющая сталь 304
18	Винт регулировочный	нержавеющая сталь 304
19	Поршень	алюминиевый сплав, литой под давлением
20	Направляющая накладка поршня	инженерный пластик
21	Антифрикционное кольцо поршня	инженерный пластик
22	Уплотнительное кольцо поршня	NBR
23	Комплект пружин	пружинная сталь
24	Уплотнительное кольцо крышки	NBR
25	Торцевая крышка	литой алюминий с полиэфирным покрытием
26	Винт крышки	нержавеющая сталь 304
27	Стопорный винт	нержавеющая сталь 304
28	Адаптер	углеродистая сталь

Эскиз деталировки пневмоприводов DN.ru PA-DA двойного действия

Технические параметры блоков подготовки воздуха DN.ru AFC2000

Характеристика	Значение
Рабочее давление, бар	8
Максимальное давление, бар	10
Регулируемый диапазон давления, бар	0,5 ÷ 9
Давление разрушения, бар	15
Подсоединение воздуха	1/4"
Рабочая температура, ⁰C	от -5 до +60
Размер фильтруемых частиц, мкм	40
Вязкость масла	ISO VG 32
Вес, кг	0,395

Изображение блоков подготовки воздуха DN.ru AFC2000

Технические параметры пневмораспределителей DN.ru 4V320-08 NAMUR AC220V

Характеристика	Значение
Тип пневмораспределителя	золотниковый
Материал корпуса	алюминевый сплав и технополимер
Управление	двустороннее электромагнитное
Присоединение к пневмоприводу	стыковочная поверхность по стандарту NAMUR (VDI/VDE3845)
Схема работы	5/2 – 5 рабочих линий; 2 позиции
Эффективная площадь сечения, мм2	25 (Cv = 1,4)
Размер порта подвода воздуха (в пневмораспределитель)	G 1/4
Размер портов отвода воздуха (в пневмопривод)	2 х Ø20
Размеры выхлопных портов (сброс в атмосферу)	2 х G 1/4
Рабочее давление, бар	1,5 ÷ 8
Максимальное давление, бар	12
Рабочая среда	очищенный воздух (тонкость очистки 40 мкм)
Напряжение питания, В	220
Полная мощность, В·А	4,5
Допустимые изменения напряжения питания	±10%
Степень защиты/класс изоляции	IP65/F
Температура эксплуатации, °C	от -5 до +50
Максимальная частота срабатывания	5 циклов в секунду
Минимальное время переключения, с	0,05
Пропускная способность, л/мин	1 350
Средний ресурс, циклов	20 000 000
Вес, кг	1,200

Изображение пневмораспределителей DN.ru 4V320-08 NAMUR AC220V

Технические параметры ручных дублеров DN.ru MONx-x-x-ISO

Характеристика	Значение
Режим работы	повторно-кратковременный, реверсивный
Рабочая температура t, ⁰C	от–20 до +80; от–40 до +80 (низкотемпературная версия); от–20 до +160 (при сухом воздухе)
Рабочая среда	фильтрованный сжатый воздух или неагрессивные газы, масла
Климатическое исполнение	У, УХЛ, Т, ОМ по ГОСТ 15150-69
Степень защиты	IP67
Тип присоединения	ISO 5211
Применение	водоснабжение, отопление, пожаротушение, тепловые пункты
Монтаж	горизонтальный/вертикальный
Материал корпуса	сплав алюминия
Ход	механический предел 0-90 °
Среда эксплуатации	в помещениях и на открытом воздухе
Место установки	между пневмоприводом и шаровым краном или затвором
Угол поворота вала	90° ± 5°

Изображение ручных дублеров DN.ru MONx-x-x-ISO

Деталировка ручных дублеров DN.ru MONx-x-x-ISO

№	Наименование детали	Материал
1	Шток для монтажа пневмопривода	сталь 45
2, 8	Уплотнительное кольцо	EPDM
3	Фиксирующая пружина	пружинная сталь
4	Верхняя торцевая крышка	сплав алюминия
5	Винт	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
6	Фиксирующая скоба (главная тяга)	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
7	Корпус	сплав алюминия
9	Редуктор	чугун ВЧ50
10	Переходная муфта	чугун ВЧ40
11	Шток редуктора	чугун ВЧ40

Эскиз деталировки ручных дублеров DN.ru MONx-x-x-ISO
