Краны шаровые DN.ru BV3232P(4pc)-SP-3WT-T-ISO-H Ду25-32 Ру63 ZGY, трехходовые T-тип неполнопроходные, резьбовые, материал корпуса - нержавеющая сталь CF8М/AISI 316 с ISO фланцем и рукояткой применяются в качестве запорной арматуры, а также для смешивания и разделения потоков рабочей среды в системах теплоснабжения, водоснабжения, в топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы, транспортирующие жидкие и газообразные среды, неагрессивные к материалам крана. С помощью рукоятки, установленной на корпусе, осуществляется поворот шара вокруг оси. Краны типа Т относятся к смешивающему типу устройств. В кранах, имеющих Tобразный профиль проточной части запорного шара, так же имеется два канала. Но, в отличии от L-типа, здесь первый канал проходит в шар насквозь, а второй канал соединяется с полостью первого под прямым углом. Такие краны могут соединять 3 потока одновременно, либо 2 из 3. |
Общие технические характеристики кранов шаровых DN.ru BV3232P(4pc)-SP-3WT-T-ISO-H Ду25-32 Ру63 ZGY| Характеристика | Значение |
|---|
| Номинальный диаметр DN, мм | 10-40 | | Номинальное давление PN, бар | 63 | | Температура рабочей среды t, °C | от -29 до +150°C | | Герметичность в затворе | класс А ГОСТ 9544-2015 | | Рабочая среда | вода, пар (до +120 ⁰C), масла и другие жидкие или газообразные среды, нейтральные к материалам крана | | Присоединение к трубопроводу | муфтовый (резьбовой) | | Тип крана по проходному сечению | стандартнопроходной | | Материал корпуса | Нержавеющая сталь AISI/SS 316/08Х17Н13М2 | | Материал шара | Нержавеющая сталь AISI/SS 316/08Х17Н13М2 | | Средний срок службы, лет | 8 лет |

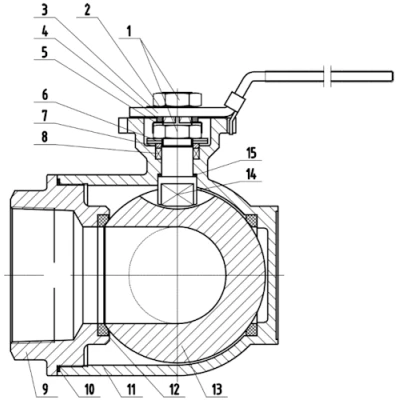

|  Изображение кранов шаровых DN.ru BV3232P(4pc)-SP-3WT-T-ISO-H Ду25-32 Ру63 ZGY |
Габариты и рамеры кранов шаровых DN.ru BV3232P(4pc)-SP-3WT-T-ISO-H Ду25-32 Ру63 ZGY| Модель | Ød, мм | H, мм | E, мм | S, мм | L±2, мм | L1±1, мм |
|---|
| Ду25 | 18 | 80 | 155 | 11 | 90±2 | 45,0±1 | | Ду32 | 25 | 90 | 155 | 11 | 128±2 | 64,0±1 |

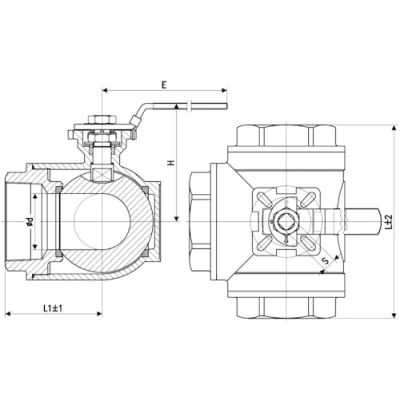

|  Эскиз габаритов и размеров кранов шаровых DN.ru BV3232P(4pc)-SP-3WT-T-ISO-H Ду25-32 Ру63 ZGY |
