Кран шаровой DN.ru BV3232P(4pc)-SP-3WL-T-ISO-H Ду10 Ру63 ZGY, трехходовой L-тип неполнопроходной, резьбовой, материал корпуса - нержавеющая сталь CF8М/AISI 316 с ISO фланцем и рукояткой

Кран шаровой DN.ru BV3232P(4pc)-SP-3WL-T-ISO-H Ду10 Ру63 ZGY, трехходовой L-тип неполнопроходной, резьбовой, материал корпуса - нержавеющая сталь CF8М/AISI 316 с ISO фланцем и рукояткой
Артикул: D160-73155

Модификация

О товаре

Артикул: D160-73155
Бренд: DN.ru
Страна производитель: Россия
Серия бренда: BV3232P
Присоединение: резьбовое
Класс материала корпуса: нержавеющая сталь
Диаметр условный Ду(Dn), мм: 10
Диаметр в дюймах: 3/8
Давление условное Ру(Pn), бар: 63
Проход шара: стандартнопроходной
Рабочая среда крана: вода, пар, жидкая среда, нейтральные среды, газообразные среды
Тип управления: ручной
Устройство крана: трехходовой
Тип трехходового крана: L
Тип присоединения: муфтовый (резьбовой)
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н13М2
Уплотнение шара: PTFE / Фторопласт / Тефлон
Температура: 150 ℃
Применение: теплоснабжение, Водоснабжение
Класс герметичности: A
Все характеристики
на 2026-12-31
4 618,92
  • $
  • €
Гарантия 12 месяцев
Возможна отсрочка до 90 дней
В избранное
Бесплатная доставка до ТК
Сертифицированный товар
Другие диаметры:
Ду10
4 618,92 ₽
Ду40
22 872,56 ₽

Характеристики

Кран шаровой DN.ru BV3232P(4pc)-SP-3WL-T-ISO-H Ду10 Ру63 ZGY, трехходовой L-тип неполнопроходной, резьбовой, материал корпуса - нержавеющая сталь CF8М/AISI 316 с ISO фланцем и рукояткой применяется в качестве запорной арматуры, а также для смешивания и разделения потоков рабочей среды в системах теплоснабжения, водоснабжения, в топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы, транспортирующие жидкие и газообразные среды, неагрессивные к материалам крана. С помощью рукоятки, установленной на корпусе, осуществляется поворот шара вокруг оси. Краны типа L относятся к коммутирующему типу устройств. В кранах, имеющих L-образный профиль проточной части запорного шара, рабочая среда поступает через центральный патрубок. В зависимости от положения рукоятки, т.е. самого шара, рабочий поток будет остановлен или направлен в одну из двух противоположных сторон.

Технические характеристики крана шарового DN.ru BV3232P(4pc)-SP-3WL-T-ISO-H Ду10 Ру63 ZGY

  • Диаметр номинальный DN - 10 мм
  • Диаметр в дюймах - 3/8″
  • Давление номинальное PN - 63 бар
  • Материал корпуса - Нержавеющая сталь AISI/SS 316/08Х17Н13М2
  • Проход шара крана - стандартнопроходной
  • Тип присоединения - муфтовый (резьбовой)
  • Присоединение - резьбовое
  • Тип управления - ручной
  • Управление - рукоятка
  • Тип ISO фланца арматуры - F03, F04
  • Размер вала арматуры (квадрат) - 9х9 мм
  • Уплотнение - PTFE / Фторопласт / Тефлон
  • Тип устройства крана - трехходовой
  • Тип трехходового крана - L
  • Рабочая среда - вода, пар, жидкая среда, нейтральные среды, газообразные среды
  • Температура рабочей среды, минимальная - от -29 °C
  • Температура рабочей среды, максимальная - до 150 °C
  • Область применения - теплоснабжение, Водоснабжение
  • Коэффициент пропускной способности - 3.4 м3/ч
  • Конструкция крана шарового - Разборный 4-х составной
  • Водоразборный - нет
  • Наличие концевых выключателей - нет
  • Наличие спускника - нет
  • Класс герметичности - A
  • Цвет - серый
  • Наличие электропневматического позиционера - нет
  • Наличие колонки управления - нет
  • Модель арматуры - BV3232P(4pc)-SP-3WT-T-ISO-H
  • Маркировка - BV3232P(4pc)-SP-3WL-T-ISO-H ZGY
  • Серия - BV3232P
  • Бренд - DN.ru
  • Страна производитель - Россия
  • Срок службы - 8 лет
  • Гарантия - 12 мес.
  • Вес - 0.588 кг
Кран шаровой DN.ru BV3232P(4pc)-SP-3WL-T-ISO-H Ду10 Ру63 ZGY, трехходовой L-тип неполнопроходной, резьбовой, материал корпуса - нержавеющая сталь CF8М/AISI 316 с ISO фланцем и рукояткой

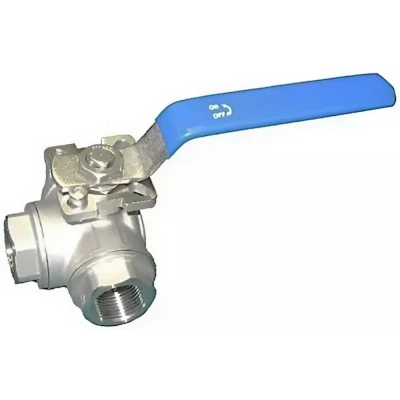

Изображение крана шарового DN.ru BV3232P(4pc)-SP-3WL-T-ISO-H Ду10 Ру63 ZGY

Габаритные и установочные размеры крана шарового DN.ru BV3232P(4pc)-SP-3WL-T-ISO-H Ду10 Ру63 ZGY

  • Ød - 11 мм
  • H - 65 мм
  • E - 125 мм
  • S - 9 мм
  • L±2 - 72±2 мм
  • L1±1 - 36,0±1 мм
Кран шаровой DN.ru BV3232P(4pc)-SP-3WL-T-ISO-H Ду10 Ру63 ZGY, трехходовой L-тип неполнопроходной, резьбовой, материал корпуса - нержавеющая сталь CF8М/AISI 316 с ISO фланцем и рукояткой

Эскиз габаритов крана шарового DN.ru BV3232P(4pc)-SP-3WL-T-ISO-H Ду10 Ру63 ZGY

Деталировка крана шарового DN.ru BV3232P(4pc)-SP-3WL-T-ISO-H Ду10 Ру63 ZGY

№НаименованиеМатериал
1Гайканержавеющая сталь AISI 304 (аналог 08Х18Н10)
2Индикаторалюминий
3Рукоятканержавеющая сталь AISI 201 (аналог 12Х15Г9НД)
4Шайбанержавеющая сталь AISI 304 (аналог 08Х18Н10)
5Контргайканержавеющая сталь AISI 304 (аналог 08Х18Н10)
6Тарельчатая пружинанержавеющая сталь AISI 304 (аналог 08Х18Н10)
7Сальникнержавеющая сталь AISI 304 (аналог 08Х18Н10)
8УплотнениеPTFE
9Крышканержавеющая сталь CF8М/AISI CF8М/AISI 316 (аналог 08Х17Н14М2)
10ПрокладкаPTFE
11Корпуснержавеющая сталь CF8М/AISI CF8М/AISI 316 (аналог 08Х17Н14М2)
12СедлоPTFE
13Шарнержавеющая сталь AISI CF8М/AISI 316 (аналог 08Х17Н14М2)
14Штокнержавеющая сталь AISI CF8М/AISI 316 (аналог 08Х17Н14М2)
15Упорная прокладкаPTFE
Кран шаровой DN.ru BV3232P(4pc)-SP-3WL-T-ISO-H Ду10 Ру63 ZGY, трехходовой L-тип неполнопроходной, резьбовой, материал корпуса - нержавеющая сталь CF8М/AISI 316 с ISO фланцем и рукояткой

Эскиз материалов крана шарового DN.ru BV3232P(4pc)-SP-3WL-T-ISO-H Ду10 Ру63 ZGY
