Кран шаровой DN.ru BV3232P(4pc)-SP-3WL-T-ISO-H WDVF Ду40 Ру63 стандартнопроходной, 3-ходовой L-тип, внутренняя резьба, корпус - нержавеющая сталь AISI 316, уплотнение - PTFE, с редуктором DN.ru RDN RQN3-150Z-T24

Кран шаровой применяется в качестве запорной арматуры, а также для смешивания и разделения потоков рабочей среды в системах теплоснабжения, водоснабжения, в топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы, транспортирующие жидкие и газообразные среды, неагрессивные к материалам крана.

Технические характеристики крана шарового DN.ru BV3232P(4pc)-SP-3WL-T-ISO-H WDVF Ду40 Ру63

• Диаметр номинальный DN - 40 мм
• Диаметр в дюймах - 1 1/2″
• Давление номинальное PN - 63 бар
• Материал корпуса - Нержавеющая сталь AISI/SS 316/08Х17Н14М2
• Материал шара - Нержавеющая сталь AISI/SS 316/08Х17Н14М2
• Проход шара крана - стандартнопроходной
• Тип присоединения - муфтовый (резьбовой)
• Присоединение - резьбовое
• Тип управления - Ручной (рукоятка, редуктор)
• Управление - редуктор
• Тип ISO фланца арматуры - F07
• Размер вала арматуры (квадрат) - 14х14 мм
• Уплотнение - PTFE / Фторопласт / Тефлон
• Тип устройства крана - трехходовой
• Тип трехходового крана - L
• Рабочая среда - вода, нефтепродукты, нейтральные среды
• Температура рабочей среды, минимальная - от -25 °C
• Температура рабочей среды, максимальная - до 180 °C
• Область применения - водоснабжение, теплоснабжение
• Строительная длина - 136 мм
• Коэффициент пропускной способности - 221.78 м3/ч
• Конструкция крана шарового - Разборный 4-х составной
• Водоразборный - нет
• Наличие концевых выключателей - нет
• Наличие спускника - нет
• Класс герметичности - A
• Крутящий момент на валу арматуры - 65 Нм
• Цвет - серый
• Наличие колонки управления - нет
• Модель арматуры - BV3232P(4pc)-SP-3WL-T-ISO-H WDVF
• Маркировка - BV3232P(4pc)-SP-3WL-T-ISO-H WDVF с RDN RQN
• Серия - BV3232P
• Бренд - DN.ru
• Страна производитель - Россия
• Срок службы - 10 лет
• Гарантия - 12 мес.
• Вес - 5.5 кг

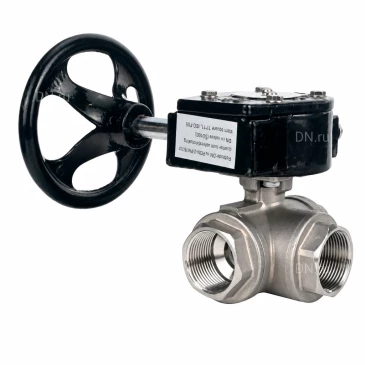

Изображение крана шарового DN.ru BV3232P(4pc)-SP-3WL-T-ISO-H WDVF Ду40 Ру63

Габаритные и установочные размеры крана шарового DN.ru BV3232P(4pc)-SP-3WL-T-ISO-H WDVF Ду40 Ру63

• d - 32 мм
• L - 136 мм
• L1 - 170 мм
• H1 - 50 мм
• M - 160 мм
• G - 1 1/2 ″

Эскиз габаритов крана шарового DN.ru BV3232P(4pc)-SP-3WL-T-ISO-H WDVF Ду40 Ру63

Деталировка крана шарового DN.ru BV3232P(4pc)-SP-3WL-T-ISO-H WDVF Ду40 Ру63

Эскиз материалов крана шарового DN.ru BV3232P(4pc)-SP-3WL-T-ISO-H WDVF Ду40 Ру63

Технические характеристики редуктора DN.ru RDN RQN3-150Z-T24

• Тип редуктора - четвертьоборотный
• Тип ISO фланца - F07
• Передаточное число - 24:1
• Выходной крутящий момент - 150 Нм
• Размер штока - 14x14 мм
• Температура рабочей среды - от–40 до +120 ⁰C
• Степень защиты - IP67
• Регулировка хода - от -5° до +95°
• Материал корпуса - алюминиевый сплав
• Бренд - DN.ru
• Страна производитель - Россия
• Вес - 2.2 кг

Изображение редуктора DN.ru RDN RQN3-150Z-T24
