Кран шаровой DN.ru BV3232P(4pc)-SP-3WL-T-ISO-H WDVF Ду32 Ру63 стандартнопроходной, 3-ходовой L-тип, внутренняя резьба, корпус - нержавеющая сталь AISI 316, уплотнение - PTFE, с электроприводом QT-N-008EM-O1-24VDC-У1 HARK

Кран шаровой применяется в качестве запорной арматуры, а также для смешивания и разделения потоков рабочей среды в системах теплоснабжения, водоснабжения, в топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы, транспортирующие жидкие и газообразные среды, неагрессивные к материалам крана.

Технические характеристики крана шарового DN.ru BV3232P(4pc)-SP-3WL-T-ISO-H WDVF Ду32 Ру63

• Диаметр номинальный DN - 32 мм
• Диаметр в дюймах - 1 1/4″
• Давление номинальное PN - 63 бар
• Материал корпуса - Нержавеющая сталь AISI/SS 316/08Х17Н14М2
• Материал шара - Нержавеющая сталь AISI/SS 316/08Х17Н14М2
• Проход шара крана - стандартнопроходной
• Тип присоединения - муфтовый (резьбовой)
• Присоединение - резьбовое
• Тип управления - С электроприводом
• Управление - электропривод 24В
• Тип ISO фланца арматуры - F05
• Размер вала арматуры (квадрат) - 11х11 мм
• Уплотнение - PTFE / Фторопласт / Тефлон
• Тип устройства крана - трехходовой
• Тип трехходового крана - L
• Рабочая среда - вода, нефтепродукты, нейтральные среды
• Температура рабочей среды, минимальная - от -25 °C
• Температура рабочей среды, максимальная - до 180 °C
• Область применения - водоснабжение, теплоснабжение
• Строительная длина - 119 мм
• Коэффициент пропускной способности - 80.18 м3/ч
• Конструкция крана шарового - Разборный 4-х составной
• Водоразборный - нет
• Наличие концевых выключателей - есть
• Датчик обратной связи - Концевые выключатели
• Наличие спускника - нет
• Класс герметичности - A
• Крутящий момент на валу арматуры - 50 Нм
• Цвет - серый
• Наличие моментной муфты - нет
• Наличие колонки управления - нет
• Кабельный ввод - гермоввод 2xM18
• Модель арматуры - BV3232P(4pc)-SP-3WL-T-ISO-H WDVF
• Маркировка - BV3232P(4pc)-SP-3WL-T-ISO-H WDVF с QT-N-xEM-O1-24VDC-У1 HARK
• Серия - BV3232P
• Бренд - DN.ru
• Страна производитель - Россия
• Срок службы - 10 лет
• Гарантия - 12 мес.
• Вес - 5.6 кг

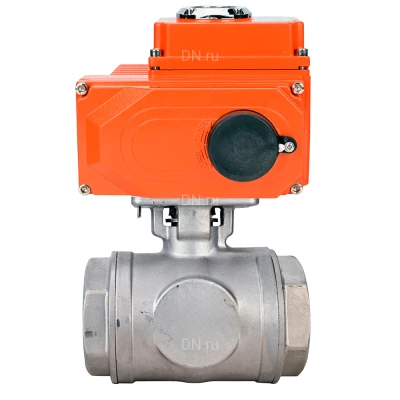

Изображение крана шарового DN.ru BV3232P(4pc)-SP-3WL-T-ISO-H WDVF Ду32 Ру63

Габаритные и установочные размеры крана шарового DN.ru BV3232P(4pc)-SP-3WL-T-ISO-H WDVF Ду32 Ру63

• d - 25 мм
• L - 119 мм
• L1 - 161 мм
• H1 - 122 мм
• G - 1 1/4 ″

Эскиз габаритов крана шарового DN.ru BV3232P(4pc)-SP-3WL-T-ISO-H WDVF Ду32 Ру63

Деталировка крана шарового DN.ru BV3232P(4pc)-SP-3WL-T-ISO-H WDVF Ду32 Ру63

Эскиз материалов крана шарового DN.ru BV3232P(4pc)-SP-3WL-T-ISO-H WDVF Ду32 Ру63

Технические характеристики электропривода DN.ru QT-N-008EM-O1-24VDC-У1 HARK

• Модель привода - QT-N-008EM-O1-24VDC-У1 HARK
• Тип электропривода - четвертьоборотный
• Тип двигателя - асинхронный
• Угол поворота - 90°
• Наличие ручного дублера - Шестигранник
• Материал корпуса - алюминиевый сплав с эпоксидным порошковым покрытием
• Материал вала - легированная сталь
• Напряжение питания - 24В
• Кабельный ввод - гермоввод 2xM18
• Крутящий момент электропривода - 80 Нм
• Тип ISO фланца - F05, F07
• Время цикла (поворот на 90°) - 13 сек
• Мощность электродвигателя - 12 Вт
• Макс.размер вала арматуры - 17X17
• Номинальный потребляемый ток - 3,5 А
• Автоматическое отключение в положениях "открыто", "закрыто" и в случаях заклинивания - 2 концевых выключателя + 2 дополнительных выключателя (сухой контакт)
• Температура окружающей среды - от -20 до +70°C
• Класс защиты корпуса - IP67
• Взрывозащита корпуса - нет
• Бренд - DN.ru
• Страна производитель - Китай
• Вес - 3,6 кг

Изображение электропривода DN.ru QT-N-008EM-O1-24VDC-У1 HARK

Деталировка электропривода DN.ru QT-N-008EM-O1-24VDC-У1 HARK

Эскиз деталировки электропривода DN.ru QT-N-008EM-O1-24VDC-У1 HARK
