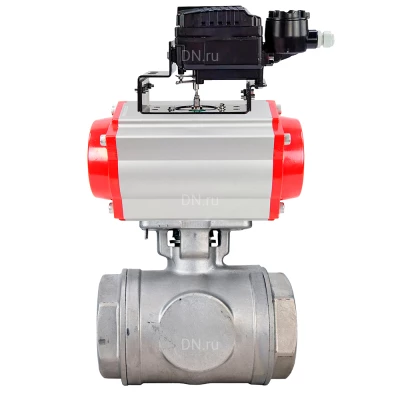

Кран шаровой DN.ru BV3232P(4pc)-SP-3WL-T-ISO-H WDVF Ду40 Ру63 стандартнопроходной, 3-ходовой L-тип, внутренняя резьба, нержавеющая сталь AISI 316, с пневмоприводом PA-DA-083 и электропневматическим поворотным позиционером YT-1000RSN с обратной связью

Кран шаровой применяется в качестве запорной арматуры, а также для смешивания и разделения потоков рабочей среды в системах теплоснабжения, водоснабжения, в топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы, транспортирующие жидкие и газообразные среды, неагрессивные к материалам крана.

Технические характеристики крана шарового DN.ru BV3232P(4pc)-SP-3WL-T-ISO-H WDVF Ду40 Ру63

• Диаметр номинальный DN - 40 мм
• Диаметр в дюймах - 1 1/2″
• Давление номинальное PN - 63 бар
• Материал корпуса - Нержавеющая сталь AISI/SS 316/08Х17Н14М2
• Материал шара - Нержавеющая сталь AISI/SS 316/08Х17Н14М2
• Проход шара крана - стандартнопроходной
• Тип присоединения - муфтовый (резьбовой)
• Присоединение - резьбовое
• Тип управления - С пневмоприводом
• Управление - пневмопривод двойного действия
• Тип ISO фланца арматуры - F07
• Размер вала арматуры (квадрат) - 14х14 мм
• Уплотнение - PTFE / Фторопласт / Тефлон
• Тип устройства крана - трехходовой
• Тип трехходового крана - L
• Рабочая среда - вода, нефтепродукты, нейтральные среды
• Температура рабочей среды, минимальная - от -25 °C
• Температура рабочей среды, максимальная - до 180 °C
• Область применения - водоснабжение, теплоснабжение
• Строительная длина - 136 мм
• Коэффициент пропускной способности - 221.78 м3/ч
• Конструкция крана шарового - Разборный 4-х составной
• Водоразборный - нет
• Наличие концевых выключателей - нет
• Наличие спускника - нет
• Класс герметичности - A
• Крутящий момент на валу арматуры - 65 Нм
• Цвет - серый
• Наличие пневмораспределителя - нет
• Наличие блока подготовки воздуха - нет
• Наличие электропневматического позиционера - есть
• Наличие колонки управления - нет
• Модель арматуры - BV3232P(4pc)-SP-3WL-T-ISO-H WDVF
• Маркировка - BV3232P(4pc)-SP-3WL-T-ISO-H WDVF с PA-DA, YT-1000RSN с обратной связью
• Серия - BV3232P
• Бренд - DN.ru
• Страна производитель - Россия
• Срок службы - 10 лет
• Гарантия - 12 мес.
• Вес - 9.2 кг

Изображение крана шарового DN.ru BV3232P(4pc)-SP-3WL-T-ISO-H WDVF Ду40 Ру63

Габаритные и установочные размеры крана шарового DN.ru BV3232P(4pc)-SP-3WL-T-ISO-H WDVF Ду40 Ру63

• d - 32 мм
• L - 136 мм
• L1 - 204 мм
• F - 128.7 мм
• C - 117.5 мм
• G - 1 1/2 ″

Эскиз габаритов крана шарового DN.ru BV3232P(4pc)-SP-3WL-T-ISO-H WDVF Ду40 Ру63

Деталировка крана шарового DN.ru BV3232P(4pc)-SP-3WL-T-ISO-H WDVF Ду40 Ру63

Эскиз материалов крана шарового DN.ru BV3232P(4pc)-SP-3WL-T-ISO-H WDVF Ду40 Ру63

Технические параметры пневмопривода DN.ru PA-DA-083 двойного действия

• Бренд - DN.ru
• Тип пневмопривода - двойного действия
• Номинальное давление - 12 бар
• Минимальное рабочее давление - 2 бар
• Максимальное рабочее давление - 8 бар
• Среда - сжатый воздух
• Температура рабочей среды минимальная: от -20 °C
• Температура рабочей среды максимальная: до +80 °C
• Крутящий момент - 94 Нм
• Тип ISO-фланца - F05, F07
• Размер штока - 17х17 мм
• Угол поворота -90°
• Диапазон регулировки - 5°
• Страна производитель - Китай
• Максимальный диаметр частиц рабочей среды - ≤30 мкм2
• Вес - 3.1 кг

Видео пневмопривода DN.ru PA-DA-083 двойного действия

Деталировка пневмопривода DN.ru PA-DA-083 двойного действия

Эскиз деталировки пневмопривода DN.ru PA-DA-083 двойного действия

Технические параметры электропневматического поворотного позиционера DN.ru YT-1000RSN с обратной связью

• Тип электропневмопозиционера - односторонний
• Присоединение - PT(NPT) 1/4
• Материал корпуса - алюминиевое литье
• Кабельный ввод - G1/2"
• Резьба подключения манометра - 1/8"
• Сигнал управления - 4-20 мА
• Сопротивление - 250±15 Ом
• Рабочее давление минимальное - 1.7 бар
• Рабочее давление максимальное - 7 бар
• Пропускная способность - 80 л/мин
• Потребление воздуха - 3 л/мин
• Резьба подвода воздуха - 1/4"
• Датчик обратной связи - есть
• Длина рычага - от 10 до 150 мм
• Линейность позиционера - ±1.0% F.S
• Гистерезис позиционера - ±1.0% F.S
• Чувствительность позиционера - ±0.2% F.S
• Повторяемость позиционера - ±0.5% F.S
• Температура рабочей среды - от -20 до 70 °C
• Допустимая влажность окружающей среды - 10~90RH
• Степень защиты корпуса IP - 66
• Взрывозащита - нет
• Бренд - DN.ru
• Страна производитель - Россия
• Вес - 2.7 кг

Изображение электропневматического поворотного позиционера DN.ru YT-1000RSN с обратной связью
