Кран шаровой DN.ru BV3232P(4pc)-SP-3WL-T-ISO-H WDVF Ду65 Ру40 стандартнопроходной, 3-ходовой L-тип, внутренняя резьба, нержавеющая сталь AISI 316, PTFE, с пневмоприводом PA-DA-105-1, пневмораспределителем 4М310-08 24В NAMUR, БКВ APL-510N EX и БПВ AFC2000

Кран шаровой применяется в качестве запорной арматуры, а также для смешивания и разделения потоков рабочей среды в системах теплоснабжения, водоснабжения, в топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы, транспортирующие жидкие и газообразные среды, неагрессивные к материалам крана.

Технические характеристики крана шарового DN.ru BV3232P(4pc)-SP-3WL-T-ISO-H WDVF Ду65 Ру40

• Диаметр номинальный DN - 65 мм
• Диаметр в дюймах - 2 1/2″
• Давление номинальное PN - 40 бар
• Материал корпуса - Нержавеющая сталь AISI/SS 316/08Х17Н14М2
• Материал шара - Нержавеющая сталь AISI/SS 316/08Х17Н14М2
• Проход шара крана - стандартнопроходной
• Тип присоединения - муфтовый (резьбовой)
• Присоединение - резьбовое
• Тип управления - С пневмоприводом
• Управление - пневмопривод двойного действия
• Тип ISO фланца арматуры - F07, F10
• Размер вала арматуры (квадрат) - 17х17 мм
• Уплотнение - PTFE / Фторопласт / Тефлон
• Тип устройства крана - трехходовой
• Тип трехходового крана - L
• Рабочая среда - вода, нефтепродукты, нейтральные среды
• Температура рабочей среды, минимальная - от -25 °C
• Температура рабочей среды, максимальная - до 180 °C
• Область применения - водоснабжение, теплоснабжение
• Строительная длина - 168 мм
• Коэффициент пропускной способности - 639.75 м3/ч
• Конструкция крана шарового - Разборный 4-х составной
• Водоразборный - нет
• Наличие концевых выключателей - есть
• Наличие спускника - нет
• Класс герметичности - A
• Крутящий момент на валу арматуры - 150 Нм
• Цвет - серый
• Наличие пневмораспределителя - есть
• Наличие блока подготовки воздуха - есть
• Наличие электропневматического позиционера - нет
• Наличие колонки управления - нет
• Кабельный ввод - 2 x NPT3/4”
• Модель арматуры - BV3232P(4pc)-SP-3WL-T-ISO-H WDVF
• Маркировка - BV3232P(4pc)-SP-3WL-T-ISO-H WDVF с PA-DA-105-1, 4М310-08 24В NAMUR, APL-510N EX, AFC2000
• Серия - BV3232P
• Бренд - DN.ru
• Страна производитель - Россия
• Срок службы - 10 лет
• Гарантия - 12 мес.
• Вес - 18.645 кг

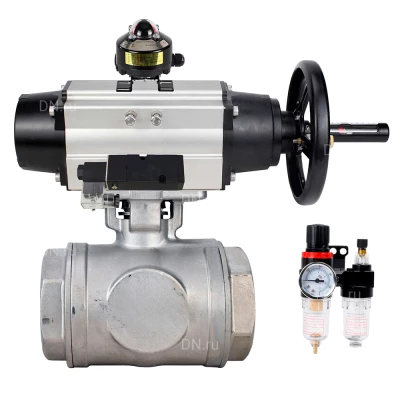

Изображение крана шарового DN.ru BV3232P(4pc)-SP-3WL-T-ISO-H WDVF Ду65 Ру40

Габаритные и установочные размеры крана шарового DN.ru BV3232P(4pc)-SP-3WL-T-ISO-H WDVF Ду65 Ру40

• d - 48 мм
• L - 168 мм
• L1 - 495 мм
• F - 133 мм
• G - 121.4 мм
• X - 88 мм
• Y - 162 мм
• D - 2 1/2 ″

Эскиз габаритов крана шарового DN.ru BV3232P(4pc)-SP-3WL-T-ISO-H WDVF Ду65 Ру40

Деталировка крана шарового DN.ru BV3232P(4pc)-SP-3WL-T-ISO-H WDVF Ду65 Ру40

Эскиз материалов крана шарового DN.ru BV3232P(4pc)-SP-3WL-T-ISO-H WDVF Ду65 Ру40

Технические параметры пневмопривода DN.ru PA-DA-105-1

• Тип пневмопривода - двойного действия
• Бренд - DN.ru
• Минимальное рабочее давление - 2 бар
• Максимальное рабочее давление - 8 бар
• Среда - воздух
• Тип управления - Маховик
• Температура рабочей среды - от -20 °C до +80 °C
• Крутящий момент - 202 Нм
• Тип ISO-фланца - F07, F10
• Размер штока - 22х22 мм
• Угол поворота - 90°
• Диапазон регулировки - 5°
• Страна производитель - Китай
• Вес - 9 кг

Видео пневмопривода поворотного DN.ru PA-DA-105-1

Деталировка пневмопривода поворотного DN.ru PA-DA-105-1

Эскиз деталировки пневмопривода поворотного DN.ru PA-DA-105-1

Технические параметры блока подготовки воздуха DN.ru AFC2000

• Диаметр присоединения - 1/4″
• Способ монтажа - вертикальный
• Давление номинальное - 10 бар
• Среда - воздух
• Температура рабочей среды - от -5 до 60 °C
• Рабочее давление - 8 бар
• Рабочее давление минимальное - 0.5 бар
• Рабочее давление максимальное - 10 бар
• Размер фильтруемых частиц - 40 мкм
• Страна производитель - Россия
• Бренд - DN.ru
• Вес - 0.395 кг

Видео блока подготовки воздуха DN.ru AFC2000

Технические характеристики блока концевых выключателей DN.ru APL-510N EX взрывозащищенного

• Модель БКВ - APL-510N EX
• Напряжение питания - 250В
• Материал корпуса - Литьевой алюминий
• Степень защиты корпуса - IP67
• Температура рабочей среды: от -20 до +66 °C
• Номинальный потребляемый ток - 16 А
• Взрывозащита - есть
• Кабельный ввод - 2 x NPT3/4"
• Бренд - DN.ru
• Страна производитель - Россия
• Вес - 1.8 кг

Видео блока концевых выключателей DN.ru APL-510N EX взрывозащищенного

Технические параметры пневмораспределителя DN.RU 4M310-08 24VDC NAMUR

• Модель пневмораспределителя - 4M310-08
• Тип пневмораспределителя - Золотниковый
• Схема работы пневмораспределителя - 5/2
• Материал корпуса - анодированный алюминий
• Рабочая среда пневмораспределителя - очищенный воздух (тонкость очистки 40 мкм)
• Рабочее давление пневмопривода - от 1.5 до 8 бар
• Максимальное давление - 10 бар
• Напряжение питания - 24В
• Наличие ручного дублера - есть
• Степень защиты корпуса IP - 65
• Взрывозащита - нет
• Резьба подвода воздуха - G1/4"
• Резьба атмосферных каналов - 2-PT1/4"
• Частота срабатывания пневмораспределителя - 5 циклов в секунду
• Средний ресурс - 10000000 циклов
• Страна производитель - Россия
• Бренд - DN.ru
• Гарантия - 12 мес.
• Вес - 0.35 кг

Изображение пневмораспределителя DN.RU 4M310-08 24VDC NAMUR

Деталировка пневмораспределителя DN.RU 4M310-08 24VDC NAMUR

Эскиз деталировки пневмораспределителя DN.RU 4M310-08 24VDC NAMUR
