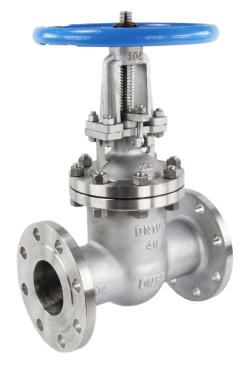

Задвижка клиновая 30нж15нж DN.ru GVWR3131M-2W-F-S Ду200 Ру40 фланцевая, с выдвижным шпинделем, корпус - сталь CF8, уплотнение - METAL, управление - штурвал

Name: Задвижка клиновая 30нж15нж DN.ru GVWR3131M-2W-F-S Ду200 Ру40 фланцевая, с выдвижным шпинделем, корпус - сталь CF8, уплотнение - METAL, управление - штурвал
Brand: DN.ru
Price: 340124 RUB
Availability: InStock

Внешний вид товара, размеры, количество и параметры монтажных элементов зависят от выбранных характеристик конкретного товара и могут отличаться от изображения на сайте.

Модификация

О товаре

Код: D040-07390

Производитель: DN.ru, Россия

Тип задвижки: Клиновая

Диаметр: Ду200

Давление номинальное: 40 бар

Тип присоединения: фланцевый

Корпус: Сталь CF8

Материал запорного органа: Нержавеющая сталь CF8M

Уплотнение: Металл

Тип управления: ручной

Температура рабочей среды, max: 425 ℃

Все характеристики

Арт. D040-07390

Низкая цена

340 124 на 2024-12-31

₽ $ €

Запросить остатки

Доставка в город Москва

Гарантия 12 месяцев

Возможна отсрочка до 90 дней

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Все размеры:

Ду50 40 770₽Ду80 67 958₽Ду100 95 067₽Ду150 190 414₽Ду200 340 124₽Ду250 544 531₽Ду300 762 163₽

Характеристики

Паспорта и сертификаты

Аналоги

Доставка

Характеристики

Клиновые задвижки стальные изготавливаются с цельным клином или составным двухдисковым клином, Применение жесткого клина в задвижках малых диаметров создает надежную конструкцию с высокой герметичностью запирающего элемента. Параллельные задвижки стальные могут иметь затвор в виде одного диска или листа (шиберная), или в виде двух дисков с расположенным между ними распорным клином или распорной пружиной. Присоединительные размеры и размеры уплотнительных поверхностей корпуса: исп.1 ГОСТ 12815-80. Направление подачи среды: с любой стороны магистральных фланцевУстановочное положение на трубопроводе: приводом вверх. Допускается отклонение от вертикали до 90° в любую сторону.

Параметры задвижки 30нж15нж GVWR3131M-2W-F-S Ду 200

Тип задвижки - Клиновая
Диаметр номинальный DN - 200 мм
Давление номинальное PN - 40 бар
Температура рабочей среды - от -40 до + 425
Тип присоединения - фланцевый
Материал корпуса - Сталь CF8
Материал запорного органа - Нержавеющая сталь CF8M
Таблица фигур - 30нж15нж
Строительная длина - 550 мм
Класс материала корпуса - нержавеющая сталь
Управление - ручное/штурвал/маховик
Клин - двухдисковый
Тип уплотнения - Металл
Вес - 150 кг
Страна производитель - Россия

Задвижка клиновая 30нж15нж DN.ru GVWR3131M-2W-F-S Ду200 Ру40 фланцевая, с выдвижным шпинделем, корпус - сталь CF8, уплотнение - METAL, управление - штурвал

Габаритные и установочные размеры задвижки 30нж15нж GVWR3131M-2W-F-S Ду 200:

Dn - 200мм
L - 550 мм
b - 36мм
f - 3мм
z-d - 12 x 30

Эскиз Задвижка клиновая 30нж15нж DN.ru GVWR3131M-2W-F-S Ду200 Ру40 фланцевая, с выдвижным шпинделем, корпус - сталь CF8, уплотнение - METAL, управление - штурвал

Эскиз задвижки 30нж15нж GVWR3131M-2W-F-S Ду 200

Материалы деталей задвижки 30нж15нж GVWR3131M-2W-F-S Ду200:

№	Наименование	Материал
1	Корпус	сталь 08Х18Н10
2	Уплотнение седла	Сталь 304
3	Клин	Сталь CF8
4	Шпиндель	Сталь 304
5	Прокладка	Сталь 304+ТРГ
6	Болт	Сталь 201
7	Гайка	Сталь 201

№	Наименование	Материал
8	Втулка	Сталь CF8
9	Уплотнение шпинделя	ТРГ
10	Сальник	Сталь 201
11	Болт	Сталь 304
12	Скоба	Сталь CF8
13	Шайба	ZCuAl10Fe3
14	Маховик	KTH330

Паспорта и сертификаты

Декларация о соответствии ТР ТС 032/2013 Арматура промышленная, трубопроводная торговой марки DN.ru

Декларация о соответствии на стальные задвижки DN.ru 30нж41нж, 30нж15нж, 30нж64нж, 30нж76нж

Сертификат соответствия в части сейсмостойкости на арматуру промышленную трубопроводную DN.ru

Сертификат соответствия в области пожарной безопасности на арматуру промышленную трубопроводную DN.ru

Паспорт на задвижки клиновые 30нж15нж DN.ru GVWR3131M-2W-F-S Ду50-400 Ру40 со штурвалом

2D модель задвижка клиновая 30нж15нж DN.ru GVWR3131M-2W-F-S Ду200 Ру40 фланцевая.dwg

3D модель задвижка клиновая 30нж15нж DN.ru GVWR3131M-2W-F-S Ду200 Ру40 фланцевая.dwg

3D модель задвижка клиновая 30нж15нж DN.ru GVWR3131M-2W-F-S Ду200 Ру40 фланцевая.stp

Задвижки по выборке: Ду200, Ру40, тип задвижки - клиновая, тип присоединения - фланцевый, тип управления - ручной
