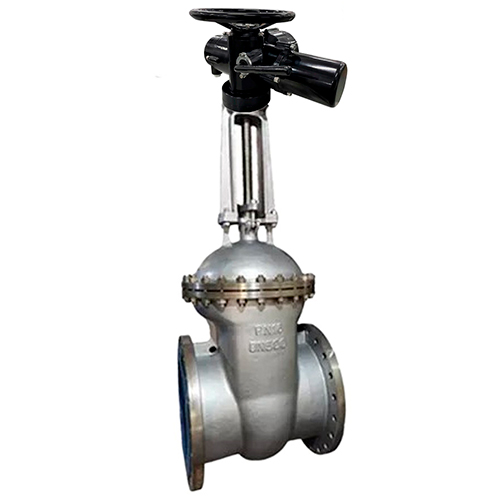

Задвижки клиновые 30нж941нж DN.ru GVWR2434M-2W-F-ОСТ Ду50-300 Ру16 фланцевые, корпус - сталь 12Х18Н9ТЛ, материал клина - сталь WCB, уплотнение - металл, c ОСТ-фланцем, с электроприводом DN.ru MT-N-xM-O2-380VAC-У1 пятикулачковым

Задвижка клиновая предназначена для установки в качестве запорного устройства на трубопроводах по транспортировке воды, пара, масел, по отношению к которым, материалы, применяемые в задвижке, коррозионностойкие.

Электропривод многооборотный предназначен для автоматизации процесса управления промышленной арматурой, а также для определения положения запорного органа арматуры.

Технические параметры задвижек клиновых 30нж941нж DN.ru GVWR2434M-2W-F-ОСТ Ду50-300 Ру16 фланцевых с электроприводом DN.ru MT-N-xM-O2-380VAC-У1 пятикулачковым:

Наименование Значение
Давление номинальное, бар 16
Температура рабочей среды, °С от -30 до 560
Тип задвижки Клиновая
Применение водоснабжение, теплоснабжение, пароснабжение
Рабочая среда вода, пар, масла
Присоединение к трубопроводу фланцевый
Тип управления электропривод
Страна производитель Китай
Задвижки клиновые 30нж941нж DN.ru GVWR2434M-2W-F-ОСТ Ду50-300 Ру16 фланцевые, корпус - сталь 12Х18Н9ТЛ, материал клина - сталь WCB, уплотнение - металл, c ОСТ-фланцем, с электроприводом DN.ru MT-N-xM-O2-380VAC-У1 пятикулачковым

Задвижки клиновые 30нж941нж DN.ru GVWR2434M-2W-F-ОСТ Ду50-300 Ру16 фланцевые, корпус - сталь 12Х18Н9ТЛ, материал клина - сталь WCB, уплотнение - металл, c ОСТ-фланцем, с электроприводом DN.ru MT-N-xM-O2-380VAC-У1 пятикулачковым

Габариты и размеры задвижек клиновых 30нж941нж DN.ru GVWR2434M-2W-F-ОСТ Ду50-300 Ру16 фланцевых с электроприводом DN.ru MT-N-xM-O2-380VAC-У1 пятикулачковым:

Типоразмер Dn, мм L, мм L1, мм H, мм D, мм D1, мм D2, мм b, мм ZxØd, мм
Ду50 50 180 411 240 160 125 100 18 4-18
Ду80 80 210 411 340 195 160 135 22 4-18
Ду100 100 230 411 440 215 180 155 22 8-18
Ду150 150 280 470 680 280 240 210 24 8-23
Ду200 200 330 470 800 335 295 265 26 12-23
Ду250 250 450 470 960 405 355 320 30 12-25
Задвижки клиновые 30нж941нж DN.ru GVWR2434M-2W-F-ОСТ Ду50-300 Ру16 фланцевые, корпус - сталь 12Х18Н9ТЛ, материал клина - сталь WCB, уплотнение - металл, c ОСТ-фланцем, с электроприводом DN.ru MT-N-xM-O2-380VAC-У1 пятикулачковым

Эскиз габариты и размеры задвижек клиновых 30нж941нж DN.ru GVWR2434M-2W-F-ОСТ Ду50-300 Ру16 фланцевых с электроприводом DN.ru MT-N-xM-O2-380VAC-У1 пятикулачковым

Таблица деталей и материалов задвижек клиновых 30нж941нж DN.ru GVWR2434M-2W-F-ОСТ Ду50-300 Ру16 фланцевых с электроприводом DN.ru MT-N-xM-O2-380VAC-У1 пятикулачковым:

№ п/п Деталь Материал
1 Гайка шпинделя латунь
2 Уплотнение графит
3 Болт/гайка сталь Ст35
4 Шток сталь 2cr13
5 Седло сталь WCB+D507
6 Клин сталь WCB+D507MO
7 Корпус сталь 12Х18Н9ТЛ
Задвижки клиновые 30нж941нж DN.ru GVWR2434M-2W-F-ОСТ Ду50-300 Ру16 фланцевые, корпус - сталь 12Х18Н9ТЛ, материал клина - сталь WCB, уплотнение - металл, c ОСТ-фланцем, с электроприводом DN.ru MT-N-xM-O2-380VAC-У1 пятикулачковым

Эскиз деталей и материалов задвижек клиновых 30нж941нж DN.ru GVWR2434M-2W-F-ОСТ Ду50-300 Ру16 фланцевых с электроприводом DN.ru MT-N-xM-O2-380VAC-У1 пятикулачковым

Технические параметры электропривода DN.ru MT-N-xM-O2-380VAC-У1:

Наименование Значение
Напряжение питания 380В
Температура окружающей среды от -30°С до +70°С
Тип электропривода многооборотный
Тип двигателя асинхронный
Частота вращениявыходного вала 18 об/мин
Передаточное отношение ручного привода 1:1
Кабельный ввод водонепроницаемый G1/2
Класс защиты корпуса IP67
Автоматическое отключение в положениях «открыто», «закрыто» и в случаях заклинивания есть
Моментная муфта есть
Тип изоляции обмотки F
Влажность окружающей среды ≤95% (при 25°С)
Взрывозащита корпуса нет
Задвижки клиновые 30нж941нж DN.ru GVWR2434M-2W-F-ОСТ Ду50-300 Ру16 фланцевые, корпус - сталь 12Х18Н9ТЛ, материал клина - сталь WCB, уплотнение - металл, c ОСТ-фланцем, с электроприводом DN.ru MT-N-xM-O2-380VAC-У1 пятикулачковым

Электропривод DN.ru MT-N-xM-O2-380VAC-У1

Габариты и размеры электропривода DN.ru MT-N-xM-O2-380VAC-У1:

Модель электропривода MT-N-010M-O2-380VAC-У1 MT-N-015M-O2-380VAC-У1 MT-N-020M-O2-380VAC-У1 MT-N-030M-O2-380VAC-У1 MT-N-045M-O2-380VAC-У1
W, мм 334 334 365 365 433
H, мм 258 258 290 290 337
L, мм 411 411 470 470 564
DxD, мм 100х100 100х100 122х122 122х122 200х200
D1, мм 104 104 135 135 220
D2, мм 70 70 108 108 155
d1, мм 32 32 45 45 70
d2, мм 44 44 57 57 84
f, мм 8 8 15 15 22
h, мм 5 5 8 8 11
h1, мм 3 3 7 7 11
h2, мм 18 18 22 22 28
Задвижки клиновые 30нж941нж DN.ru GVWR2434M-2W-F-ОСТ Ду50-300 Ру16 фланцевые, корпус - сталь 12Х18Н9ТЛ, материал клина - сталь WCB, уплотнение - металл, c ОСТ-фланцем, с электроприводом DN.ru MT-N-xM-O2-380VAC-У1 пятикулачковым

Эскиз габаритов и размеров электропривода DN.ru MT-N-xM-O2-380VAC-У1

Схема устройства электропривода DN.ru MT-N-xM-O2-380VAC-У1:

№ п/п Наименование
1 Электродвигатель
2 Мотор-редуктор
3 Червячный редуктор
4 Червяк
5 Рукоятка
6 Крутящий механизм
7 Набор тарельчатых пружин
8 Индикатор открытия
9 Механизм перемещения
10 Выходной вал
11 Червячный редуктор
12 Коническая передача
Задвижки клиновые 30нж941нж DN.ru GVWR2434M-2W-F-ОСТ Ду50-300 Ру16 фланцевые, корпус - сталь 12Х18Н9ТЛ, материал клина - сталь WCB, уплотнение - металл, c ОСТ-фланцем, с электроприводом DN.ru MT-N-xM-O2-380VAC-У1 пятикулачковым

Эскиз схемы устройства электропривода DN.ru
