Name: Задвижка клиновая 30нж15нж DN.ru GVWR3131M-2W-F-S Ду300 Ру40 двусторонняя, фланцевая, клин - двухдисковый, шпиндель - выдвижной, корпус - нержавеющая сталь, уплотнение - металл, со штурвалом
Brand: DN.ru
SKU: D040-07392
Price: 840053.57 RUB
Availability: InStock
Rating: 4.9 (12 reviews)

Артикул: D040-07392

Внешний вид товара, цвет, размеры, количество и параметры монтажных элементов зависят от выбранных характеристик конкретного товара и могут отличаться от изображения на сайте.

О товаре

Артикул:

D040-07392

Бренд:

Страна производитель:

Россия

Тип задвижки:

Клиновая

Серия:

GVWR

Таблица фигур:

Диаметр условный:

Ду300 мм

Ду10 мм

Ду12 мм

Ду15 мм

Ду20 мм

Ду25 мм

Ду32 мм

Ду40 мм

Ду50 мм

Ду65 мм

Ду75 мм

Ду80 мм

Ду100 мм

Ду125 мм

Ду150 мм

Ду200 мм

Ду250 мм

Ду350 мм

Ду400 мм

Ду450 мм

Ду500 мм

Ду600 мм

Ду700 мм

Ду800 мм

Ду900 мм

Ду1000 мм

Ду1200 мм

Давление условное:

40 бар

10 бар

10/16 бар

16 бар

20 бар

25 бар

63 бар

Строительная длина:

750 мм

Температура рабочей среды, max:

425 ℃

Тип присоединения:

Фланцевый

муфтовый (резьбовой)

под приварку

Класс материала корпуса:

нержавеющая сталь

бронза

латунь

сталь

чугун

Конструкция шпинделя:

выдвижной

Невыдвижной

Клин:

двухдисковый

Жесткий

необрезиненный

обрезиненный

Однодисковый

Упругий

Уплотнение:

Металл

Тип управления:

ручной

голый шток

С редуктором

электропривод

Все характеристики

на 2026-12-31

840 053,57

Гарантия 12 месяцев

Возможна отсрочка до 90 дней

В избранное

Бесплатная доставка до ТК

Сертифицированный товар

Все размеры:

Для монтажа

шт.

необходимо:

Гайка стальная М30 (0,243 кг/шт) шестигранная штучная DIN 934 (5915/5927)

70,15 ₽

Болт стальной оцинкованный М30х100 ГОСТ 7798-70

Цена по запросу

Фланец воротниковый Ду300 Ру40 корпус – сталь 20, тип 11, ряд 1, исполнение B, гр.IV, ГОСТ 33259-15, полная мех.обработка

19 089,34 ₽

Итого

40 423,48 ₽

Характеристики
Паспорта и сертификаты
Аналоги
Доставка

Характеристики

Задвижка клиновая предназначена для полного перекрытия или открытия потока рабочей среды в трубопроводе. Закрытие задвижки происходит при вращении штурвала по часовой стрелке, открытие — при вращении штурвала против часовой стрелки. Присоединительные размеры и размеры уплотнительных поверхностей корпуса: исп.1 ГОСТ 12815-80. Направление подачи среды: с любой стороны магистральных фланцев. Установочное положение на трубопроводе: приводом вверх. Допускается отклонение от вертикали до 90° в любую сторону.

Параметры задвижки DN.ru 30нж15нж GVWR3131M-2W-F-S Ду300 Ру40:

Тип задвижки - Клиновая
Диаметр номинальный DN - 300 мм
Давление номинальное PN - 40 бар
Температура рабочей среды - от -29 до + 425 ℃
Тип присоединения - Фланцевый
Класс герметичности по ГОСТ 9544-2015 - A
Климатическое исполнение - УХЛ1
Рабочая среда - вода, пар, нефтепродукты, жидкая среда, газообразные среды
Материал корпуса - Нержавеющая сталь AISI/SS 304/08Х18Н10
Материал запорного органа - Нержавеющая сталь AISI/SS 304/08Х18Н10
Таблица фигур - 30нж15нж
Строительная длина - 500 мм
Класс материала корпуса - нержавеющая сталь
Управление - ручное/штурвал/маховик
Конструкция шпинделя - выдвижной
Клин - двухдисковый
Тип управления - ручной
Тип уплотнения - Металл
Вес - 399 кг
Страна производитель - Россия

Задвижка клиновая 30нж15нж DN.ru GVWR3131M-2W-F-S Ду300 Ру40 двусторонняя, фланцевая, клин - двухдисковый, шпиндель - выдвижной, корпус - нержавеющая сталь, уплотнение - металл, со штурвалом

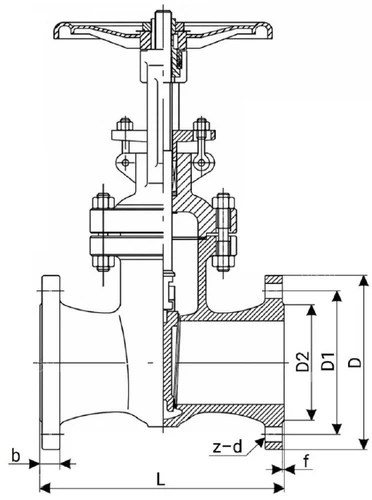

Габаритные и установочные размеры задвижки DN.ru 30нж15нж GVWR3131M-2W-F-S Ду300 Ру40:

L - 500 мм
D - 485 мм
D1 - 430 мм
D2 - 389 мм
b - 40 мм
f - 4 мм
z-d - 16 шт - 30 мм

Задвижка клиновая 30нж15нж DN.ru GVWR3131M-2W-F-S Ду300 Ру40 двусторонняя, фланцевая, клин - двухдисковый, шпиндель - выдвижной, корпус - нержавеющая сталь, уплотнение - металл, со штурвалом

Эскиз задвижки DN.ru 30нж15нж GVWR3131M-2W-F-S Ду300 Ру40

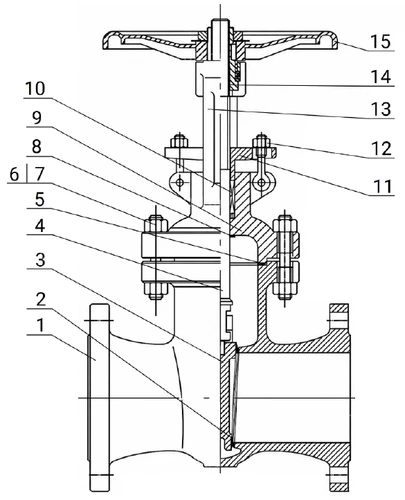

Материалы деталей задвижки DN.ru 30нж15нж GVWR3131M-2W-F-S Ду300:

№	Наименование	Материал
1	Корпус	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
2	Уплотнительная поверхность	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
3	Клин	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
4	Шпиндель	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
5	Прокладка	нержавеющая сталь AISI 304 (аналог 08Х18Н10) +терморасширенный графит (ТРГ)
6	Болт	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
7	Гайка	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
8	Уплотнение втулки	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
9	Втулка	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
10	Уплотнение шпинделя	терморасширенный графит (ТРГ)
11	Прижимной фланец сальника	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
12	Гайка	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
13	Скоба	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
14	Ходовая гайка	алюминиевая бронза ZCuAl10Fe3 (аналог БрАЖ9-4)
15	Штурвал	ковкий чугун KTH330-08 (аналог КЧ33-8)
