Задвижки клиновые DN.ru GVWR3131M-2W-F-S Ду50-400 Ру16 фланцевые, с выдвижным шпинделем, корпус - сталь CF8, уплотнение - METAL, управление - штурвал

Клиновые задвижки стальные изготавливаются с цельным клином или составным двухдисковым клином, Применение жесткого клина в задвижках малых диаметров создает надежную конструкцию с высокой герметичностью запирающего элемента. Параллельные задвижки стальные могут иметь затвор в виде одного диска или листа (шиберная), или в виде двух дисков с расположенным между ними распорным клином или распорной пружиной. Присоединительные размеры и размеры уплотнительных поверхностей корпуса: исп.1 ГОСТ 12815-80. Направление подачи среды: с любой стороны магистральных фланцев. Установочное положение на трубопроводе: приводом вверх. Допускается отклонение от вертикали до 90° в любую сторону.

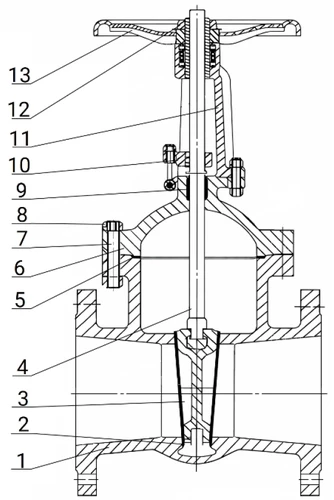

Материалы

№	Наименование	Материал
1	Корпус	Сталь CF8
2	Уплотнение седла	Сталь 304
3	Клин	Сталь 304
4	Шпиндель	Сталь 304
5	Прокладка	Сталь 304+ТРГ
6	Крышка	Сталь CF8
7	Шпилька	Сталь 201
8	Гайка	Сталь 201
9	Уплотнение шпинделя	ТРГ
10	Сальник	Сталь 201
11	Втулка	Сталь CF8
12	Шайба	ZCuAl10Fe3
13	Маховик	KTH330

Размеры

DN	L	D	D1	D2	b	f	z-d
50	180	160	125	99	16	3	4-18
80	210	195	160	132	20	3	4-18
100	230	215	180	156	20	3	8-18
125	255	245	210	184	22	3	8-18
150	280	280	240	211	22	3	8-22
200	330	335	295	266	24	3	12-22
250	450	405	355	319	26	3	12-26
300	500	460	410	370	28	4	12-26
